ЭХО-5Н датчики уровня акустические

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Ультразвуковой

Тип контролируемой среды: Вязкая, Жидкая, Сыпучая

Маркировка взрывозащиты: 1ExdIIAT5, Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Акустические датчики уровня ЭХО-5Н предназначены для бесконтактного автоматического дистанционного измерения уровня различных жидких сред, сыпучих и кусковых материалов.

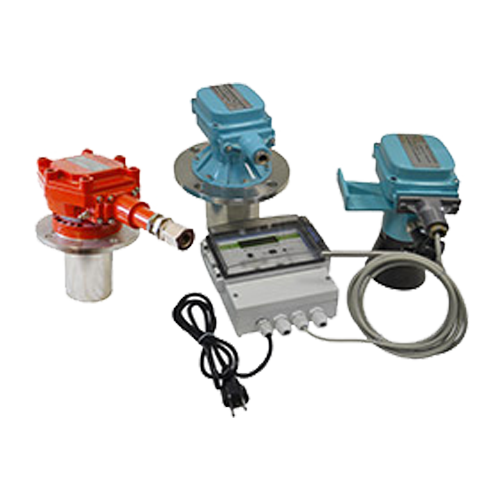

Уровнемеры ЭХО-5Н конструктивно состоят из акустического преобразователя (АП-31, АП-41, АП-61, АП-61В, АП-9, АП-91, АП-91К, АП-9К) и преобразователя передающего измерительного ППИ-5Н.

Преимущества датчиков уровня ЭХО-5Н:

Настройка всех рабочих параметров проводится с помощью клавиатуры и жидкокристаллического индикатора.
Программирование диапазона измерения проводится непосредственно с клавиатуры без отслеживания минимальных и максимальных точек изменения уровня в рабочем режиме эксплуатации.
Плоскость отсчёта программируется для компенсации неточности монтажа по высоте.
Программирование скорости реагирования датчиков уровня ЭХО-5Н на изменение уровня позволяет увеличивать скорость измерения при несколько худшей точности, или наоборот, получить более стабильное и точное значение измерения (до 2 мм) при более медленной реакции на изменение уровня.
Применение для контроля веществ во взрывоопасных зонах (модификация ЭХО-5НВ, в комплекте с АП-61В).
Оптимальный вариант для измерения вязких и налипающих продуктов.

Принцип действия датчиков уровня ЭХО-5Н основан на локации уровня звуковыми импульсами, проходящими через газовую среду, и на явлении отражения этого импульса от границы раздела газ-контролируемая среда.

Мерой уровня при этом является время распространения звуковых колебаний от источника излучения до контролируемой границы раздела среди обратно до приемника.

Скорость звука имеет выраженную зависимость от температуры, поэтому для компенсации изменения скорости звука от температуры используется термометр сопротивления. Для точного измерения необходимо, чтобы термометр находился в зоне, где температура соответствует температуре, среды, в которой распространяется ультразвук.

Технические характеристики

Диапазоны измерений	0,4 м; 0,6 м; 1,0 м; 1,6 м; 2,5 м; 4,0 м; 6,0 м; 10,0 м; 12,0 м; 16,0 м; 20,0 м; 30,0 м
Основная погрешность	±0,5% с верхним пределом 1,0 м и более при измерении в волноводной трубе; ±1,0% с верхним пределом 1,0 м и более; ±2,5% с верхним пределом измерения 0-0,4; 0-0,6 м
Выходные сигналы	RS485, Релейный, Токовый 0-5 мА, Токовый 0-20 мА, Токовый 4-20 мА
Температура контролируемой среды	-10...+140°С
Давление контролируемой среды	до 4 МПа
Климатическое исполнение (диапазон рабочих температур)	УХЛ2, УХЛ4
Исполнение по степени защиты	IP42, IP54, IP64
Питание	~220 В
Вес	2 кг (АП-9, АП-91, АП-91К, АП-9К, ППИ-5Н) 4 кг (АП-31) 5 кг (АП-41) 14 кг (АП-61) 10 кг (УВЗ-1) 15 кг (АП-61В)

Структура обозначения, пример заказа

ЭХО-5Н

1,0

АП-61 В

0,6

4-20

Выходной токовый сигнал:
«5» - 0-5 мА
«4-20» - 4-20 мА

Предельное рабочее давление (избыточное) в зависимости от модификации AП, МПа: 0; 0,15; 0,6; 1,6; 4,0

Верхний предел измерения в зависимости от модификации АП, м: 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 12,0; 16,0; 20,0; 30,0 (см. Варианты исполнений)

Модификация АП: АП-31, АП-41 ( ЭХО-5Н- пылеводозащищенные); АП-61, ЛП-9, ЛП-91, ЛП-91К ( ЭХО-5Н- пылеводозащищенные и защищенные от агреессивных сред); АП-61 с УВЗ, АП-9К (ЭХО-5Н-К- защищенные от высоко агрессивных сред); АП-61 В (ЭХО-5Н-В - взрывозащ.)

Предел допускаемой основной погрешности датчика: ±0,5% с верхним пределом 1,0 м и более при измерении в волноводной трубе; ±1,0% с верхним пределом 1,0 м и более; ±2,5% с верхним пределом измерения 0-0,4; 0-0,6 м

Исполнение датчика: «-» - пылеводозащищенное; «В» - взрывозащищенное в комплекте с АП-61 В; «К» - защищенное от высоко агрессивных сред

Наименование модели

Варианты исполнений

Тип датчика	Тип ППИ	Тип АП	Доп. составные части	Избыточное давление в объекте, МПа	Верхний предел измерения, м		Не измеряемый уровень, не менее, м
Тип датчика	Тип ППИ	Тип АП	Доп. составные части	Избыточное давление в объекте, МПа	Жидкие среды	Сыпучие среды	Не измеряемый уровень, не менее, м
ЭХ0-5Н	ППИ-5Н	АП-31	-	0	10,0	6,0	1,0
		АП-41	-	0	30,0	12,0	2,0
		АП-61	-	0,6	10,0	6,0	1,0
		АП-61	-	1,6; 4,0	6,0	0
		АП-9	-	0,15	10,0	4,0
		АП-91	-	0,05
		АП-91 К	-	0
ЭХ0-5Н-К		АП-61	УВЗ	0	10,0	4,0
ЭХ0-5Н-К		АП-9К	-	0	10,0	4,0
ЭХ0-5Н-В		АП-61 В	-	0,6	10,0	6,0
ЭХ0-5Н-В		АП-61 В	-	1,6; 4,0	6,0	-

Исполнения в зависимости от вида и параметров контролируемой среды

Контролируемые среды	Тип АП
Жидкие среды не кипящие, в том числе:
- вязкие, неоднородные, выпадающие в осадок, перемешиваемые, пожароопасные, пенящиеся	АП-31, АП-41, АП-61, АП-9, АП-91
- агрессивные	АП-61, АП-9, АП-91, АП-91 К
- высоко агрессивные	АП-61 с УВЗ-1, АП-9К
- взрывоопасные	АП-61 В
Сыпучие кусковые материалы с диаметром гранул и кусков от 5 до 300 мм, в том числе:
- пожароопасные	АП-31, АП-41, АП-61, АП-9, АП-91
- взрывоопасные	АП-61 В

Стандартный комплект поставки

В состав датчика пыле-водо-защищенных исполнений ЭХО-5Н входят: один из типов АП (АП-31 или АП-41 или АП-61 или АП-9 или АП-91), ППИ-5Н и соединительный кабель. Соединительный кабель в комплект обязательной поставки не входит.
В состав датчика взрывобезопасного исполнения ЭХО-5Н-В входят: АП-61В, ППИ-5Н и соединительный кабель.
В состав датчика исполнений, защищенных от высоко агрессивных сред ЭХО-5Н-К, входят: АП-61с УВЗ-1 или АП-9К, ППИ-5Н и соединительный кабель.

Скачать документацию

ЭХО-5Н датчики уровня акустические. Руководство по эксплуатации.

ЭХО-5Н датчики уровня акустические. Опросный лист.
