РСУ-500 датчики уровня микроволновые

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Тип контролируемой среды: Сыпучая

Маркировка взрывозащиты: Нет

Цена (без учета НДС): 43 392,00 руб.

Описание

Датчики уровня серии РСУ-500, РСУ-500А предназначены для контроля пороговых уровней сыпучих материалов в футерованных бункерах (котлах, печах, продуктопроводах, сушильных камерах и т. д.) с рабочей температурой от –40 до +1500°С.

Принцип действия микроволновых датчиков уровня РСУ-500, РСУ-500А основан на ослаблении амплитуды радиосигнала, проходящего сквозь слой контролируемого продукта.

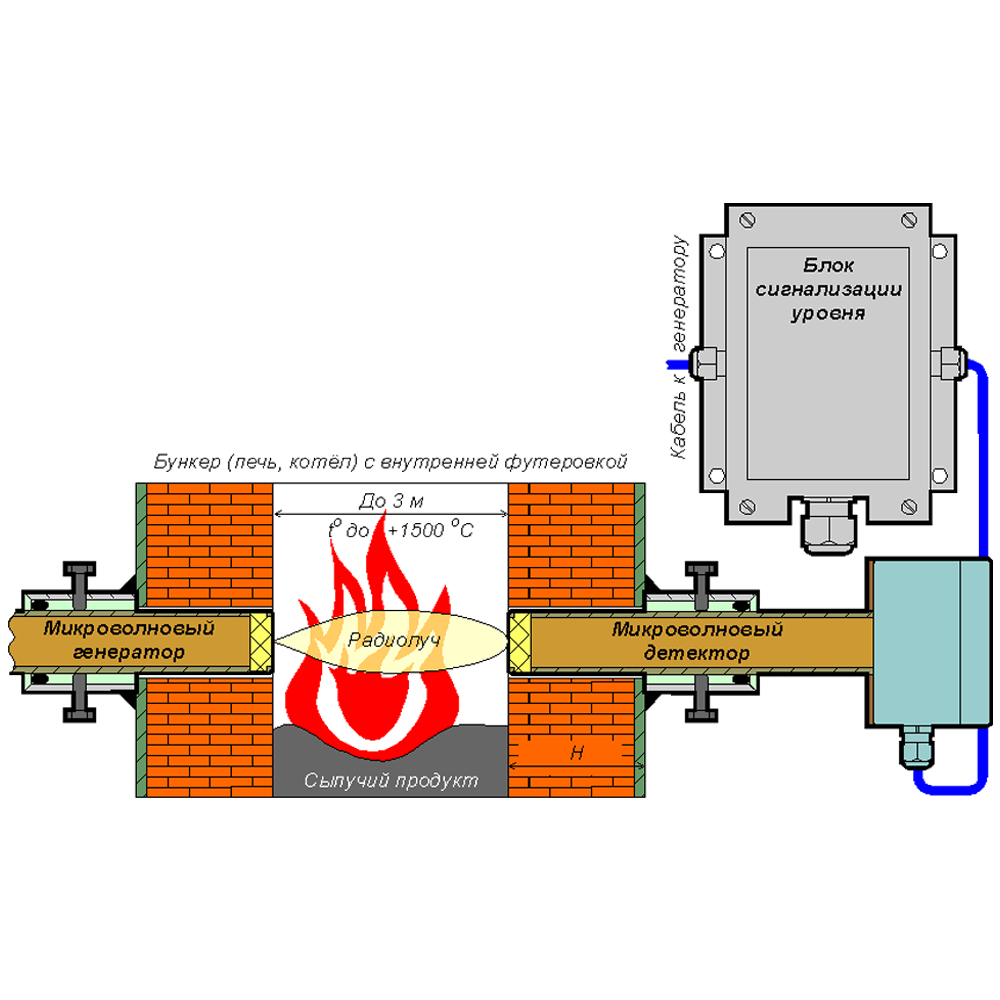

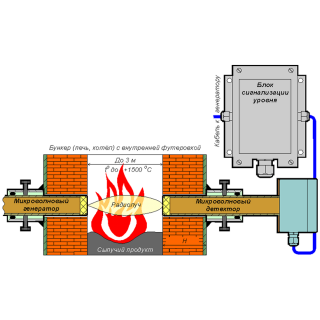

В комплект поставки датчика входят микроволновые генератор и детектор. Они устанавливаются в соосные отверстия на противоположных стенках бункера: толщина стенок может достигать 850 мм. Генератор излучает в направлении детектора радиосигнал высокой частоты, который значительно сильнее затухает в слое сыпучего продукта, чем в воздушной среде или в открытом пламени.
Когда трасса распространения радиолуча полностью перекрыта продуктом, амплитуда сигнала в детекторе падает ниже установленного порога и датчик срабатывает «на подпор».

Все сыпучие вещества в определённой степени пропускают микроволновый луч. Чувствительность датчика регулируется так, чтобы он не реагировал на слой пыли и продукт, «налипший» изнутри на стенки бункера. Максимальная толщина этого слоя может составлять десятки сантиметров – она зависит от влажности и плотности продукта, содержания в нем металлических примесей.

Технические характеристики

Выходные сигналы Релейный
Температура контролируемой среды -40...+1500°С
Исполнение по степени защиты IP54, IP65
Питание =24 В, ~220 В
Габариты Не более 163х136х90 мм
Вес Не более 0,7 кг

Структура обозначения, пример заказа

РСУ
501
А

Напряжение питания: без обозначения - сеть 220 В; А - 21...27 В постоянного тока

Модификация (см. варианты исполнений)

Наименование модели

Варианты исполнений

Обозначение
сигнализатора

Толщина стенки Н,
мм

Длина волновода L, мм

Масса генератора ППМ-02НГ (детектора ППМ- 02НП), кг, не более

Габариты генератора ППМ-02НГ (детектора ППМ- 02НП), мм, не более

РСУ-500

до 250

350

0,75

82x110x410

РСУ-501

от 250 до 300

400

0,8

82x110x460

РСУ-502

от 300 до 350

450

0,85

82x110x510

РСУ-503

от 350 до 400

500

0,9

82x110x560

РСУ-504

от 400 до 450

550

0,95

82x110x610

РСУ-505

от 450 до 500

600

1

82x110x660

РСУ-506

от 500 до 550

650

1,05

82x110x710

РСУ-507

от 550 до 600

700

1,1

82x110x760

РСУ-508

от 600 до 650

750

0,75

82x110x810

РСУ-509

от 650 до 700

800

0,8

82x110x860

РСУ-510

от 700 до 750

850

0,85

82x110x910

РСУ-511

от 750 до 800

900

0,9

82x110x960

РСУ-512

от 800 до 850

950

0,95

82x110x1010

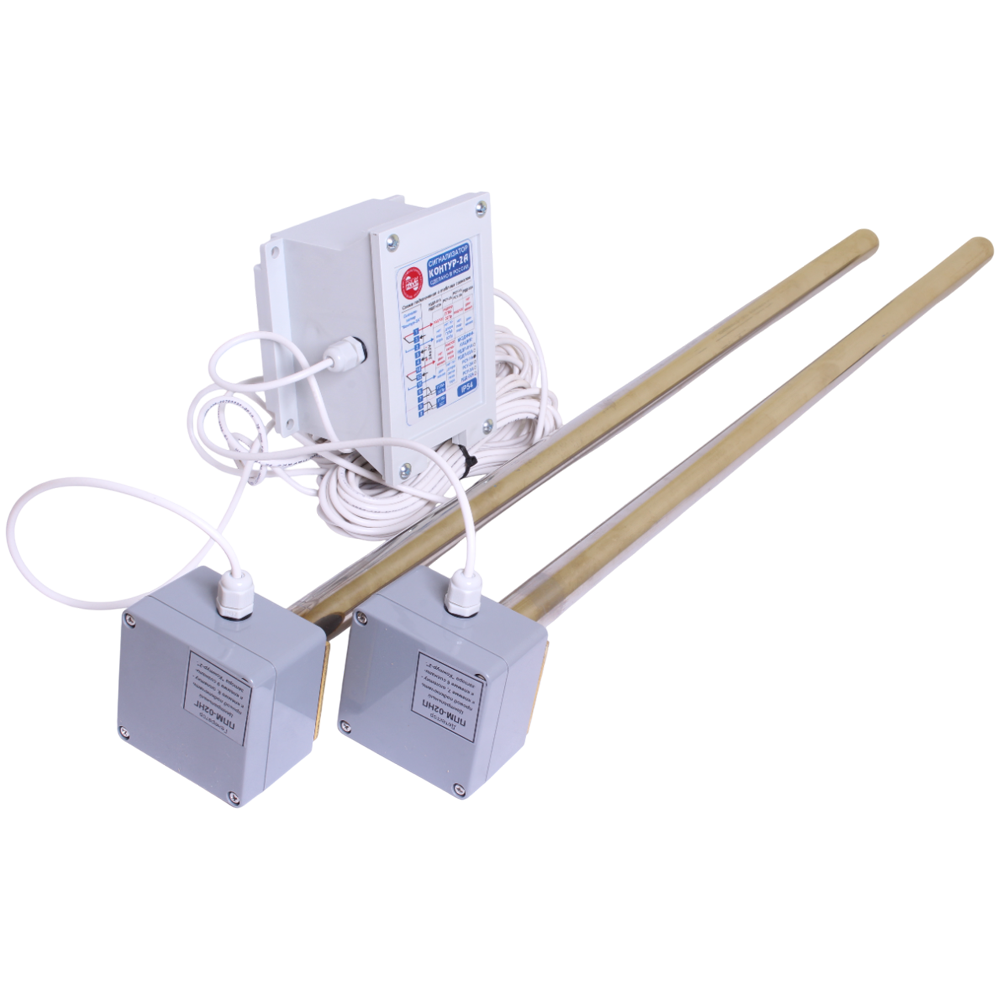

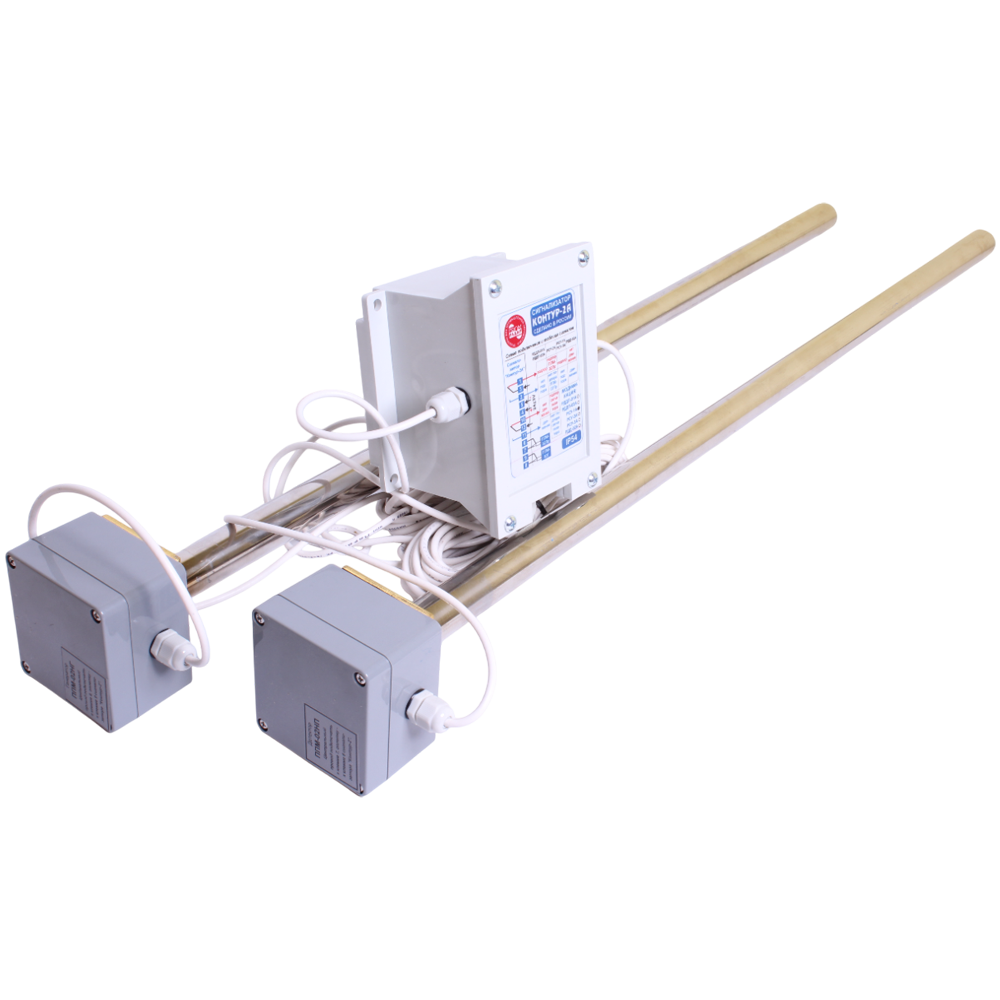

Стандартный комплект поставки

  • Сигнализатор «Контур-2», модификация «РСУ-1» («Контур-2А», модификация «РСУ-1А»).
  • Генератор ППМ-02НГ с кабельным выходом длиной 9 м.
  • Детектор ППМ-02НП с кабельным выходом длиной 9 м.
  • Круглый волновод заказной длины (от 350 до 950 мм, шаг 50 мм).
  • Крепёжная труба.
  • Шнур термостойкий ПГИ-В16 длиной 150 мм.
  • Болты М6х20.
