LLT-MS уровнемеры поплавковые магнитострикционные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Поплавковый магнитострикционный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 0ExiaIICT6, 1ExdIICT6

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Поплавковые магнитострикционные уровнемеры LLT-MS предназначены для непрерывного измерения верхнего уровня и границы раздела жидких сред, в том числе пищевых и взрывоопасных.

Уровнемеры LLT-MS используются в системах визуального и/или автоматического контроля, регулирования и управления технологическими процессами нефтеперерабатывающей, пищевой, химической и других отраслей промышленности. Могут быть использованы как в закрытых помещениях, так и на открытых площадках в широком диапазоне климатических условий. Датчики предназначены для установки на неподвижных и подвижных объектах, в производственных и судовых условиях, в том числе при наличии вибрации и других негативных факторов.

Поплавковые магнитострикционные уровнемеры LLT-MS в зависимости от исполнения могут иметь различную конструкцию. Принцип действия един для всей серии и основан на магнитострикционном эффекте и измерении интервала времени, за который магнитострикционный импульс, сформированный в месте расположения поплавка (поплавков) с постоянным магнитом, достигает акустического преобразователя, находящего в головной части датчика (электронном блоке).

Поплавок (поплавки) перемещается вместе с уровнем (уровнем раздела сред) жидкости по зонду (трубе датчика), являющемуся измерительным элементом датчика и обеспечивает непрерывное измерение высоты уровня независимо от физических и химических свойств среды, таких как образование пены или пузырей, токопроводимости, вибрации, температуры, давления в указанных пределах.

Технические характеристики

Диапазоны измерений	До 16 м
Основная погрешность	±5 мм (с гибким ЧЭ, L до 5 м); ±3 мм (с жёстким ЧЭ, L до 5 м); ±0,1% (с гибким ЧЭ, L более 5 м); ±0,06% (с жестким ЧЭ, L более 5 м)
Выходные сигналы	HART, Токовый 4-20 мА
Температура контролируемой среды	-60…+450°C
Давление контролируемой среды	-0,1…40 МПа
Материалы изготовления	Нержавеющая сталь марок 316Ti, 316L; титан 3.7045, hastelloy С, монель (для работы в особо агрессивных средах)
Исполнение по степени защиты	IP68
Питание	=24 В
Габариты	Ø60x130 мм (электронный блок)
Вес	Не более 80 кг

Структура обозначения, пример заказа

LLT-MS

L1450/M1250

Конструктивное исполнение датчика уровня (подробнее - в Техническом описании)

Одобрения и сертификаты (подробнее - в Техническом описании)

Поплавок (подробнее - в Техническом описании)

Электрическое подключение (электронный блок)/корпус (подробнее - в Техническом описании)

Температура измеряемой среды (подробнее - в Техническом описании)

Монтажная длина/Диапазон измерения (подробнее - в Техническом описании)

Материал зонда и присоединительных элементов (подробнее - в Техническом описании)

Присоединение к процессу (подробнее - в Техническом описании)

Вариант монтажного присоединения (подробнее - в Техническом описании)

Наименование модели

Варианты исполнений

Уровнемеры LLT-MS выпускаются в двух основных исполнениях:

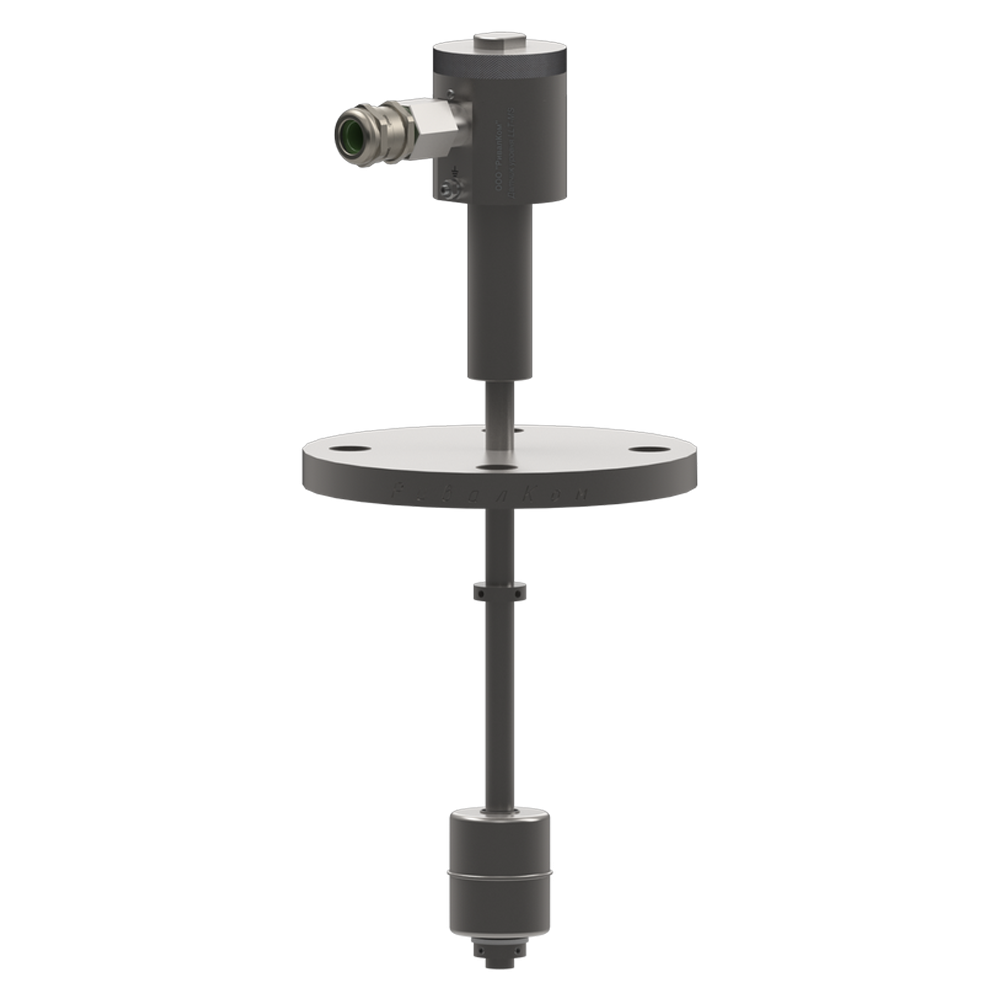

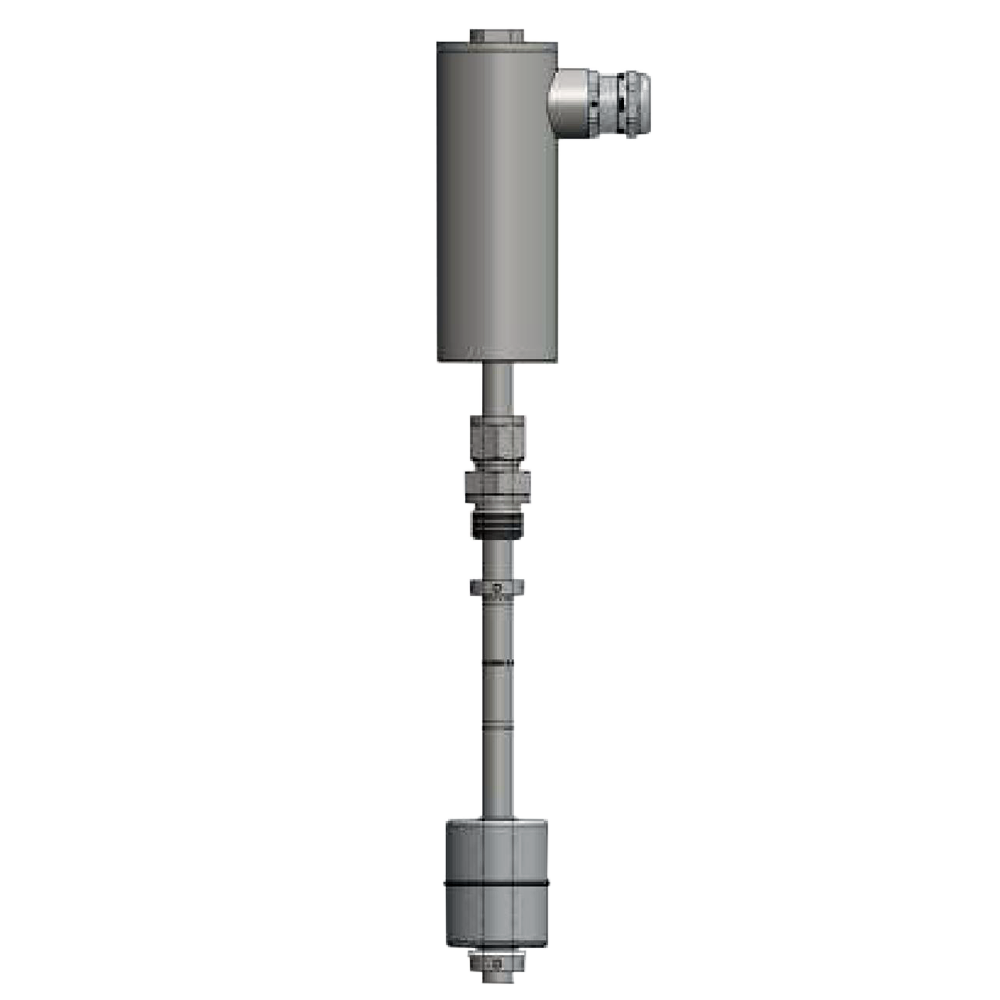

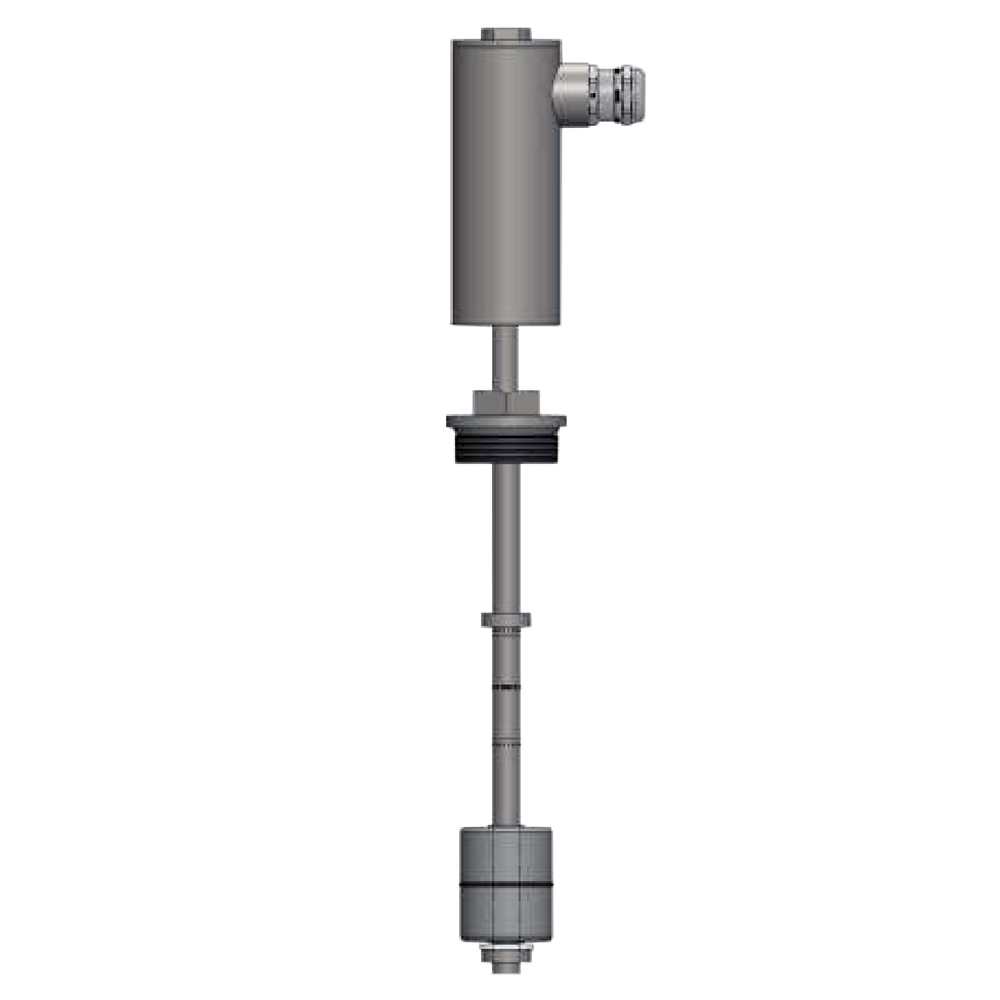

Исполнение для прямого (погружного) монтажа. Это исполнение прибора предназначено для непосредственного погружения чувствительного элемента в измеряемую среду. Основной конструктивной особенностью этого прибора является то, что он имеет собственные присоединительные элементы (резьба, фланец, зажимной штуцер и пр.) и собственный поплавок. Чувствительный элемент расположен соосно блоку электроники. Применяется обычно на подземных ёмкостях и ёмкостях малых размеров.

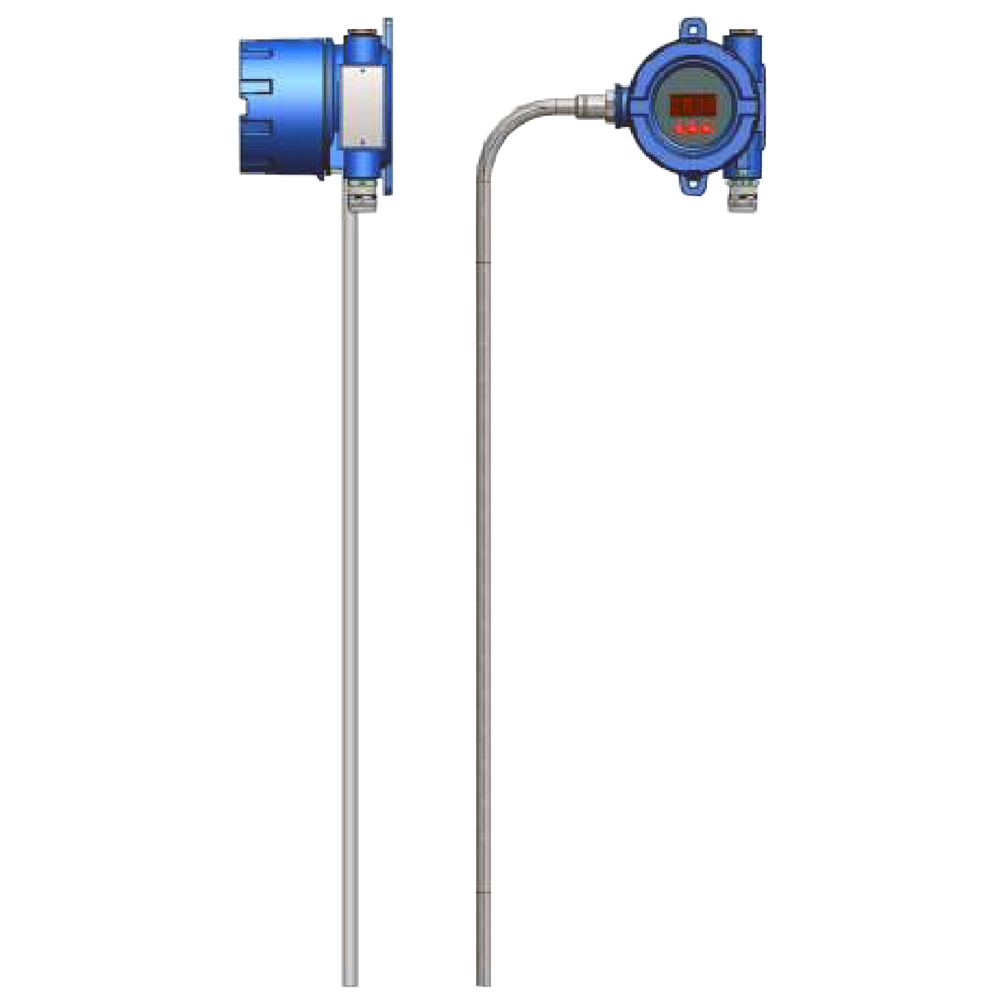

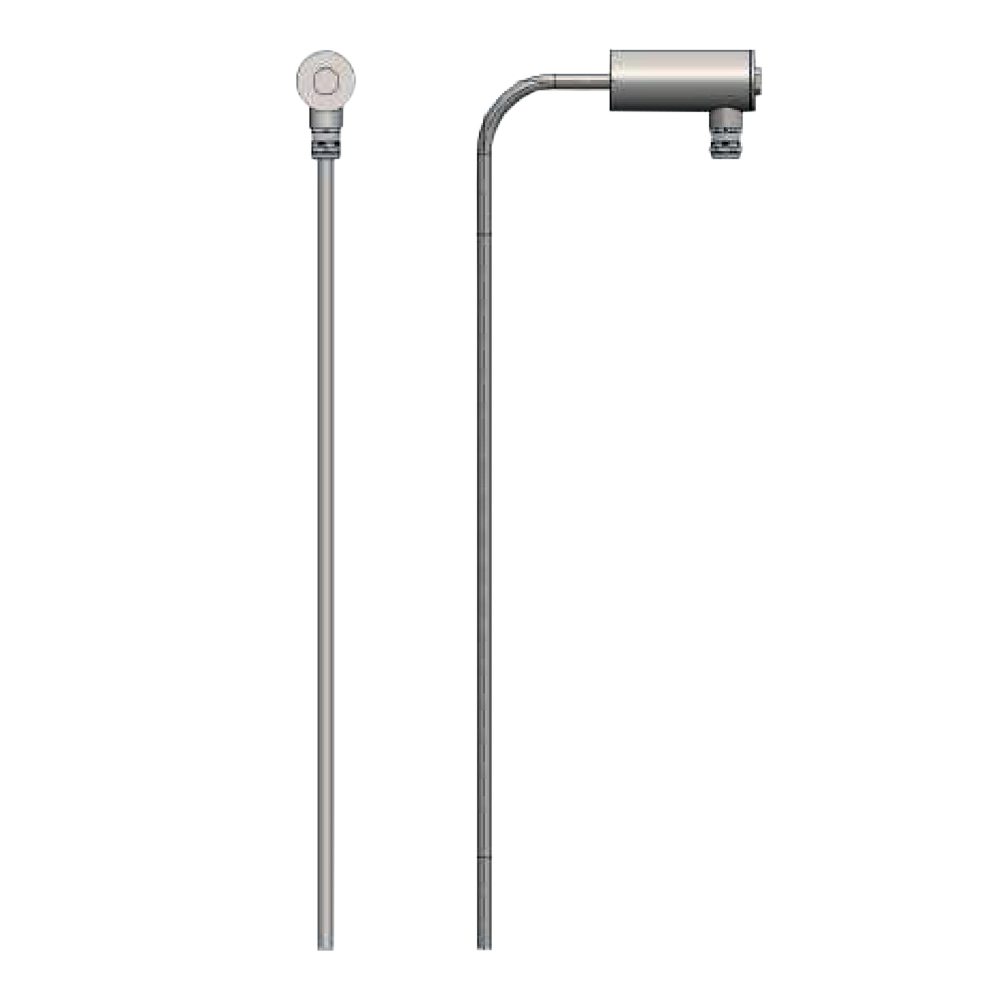

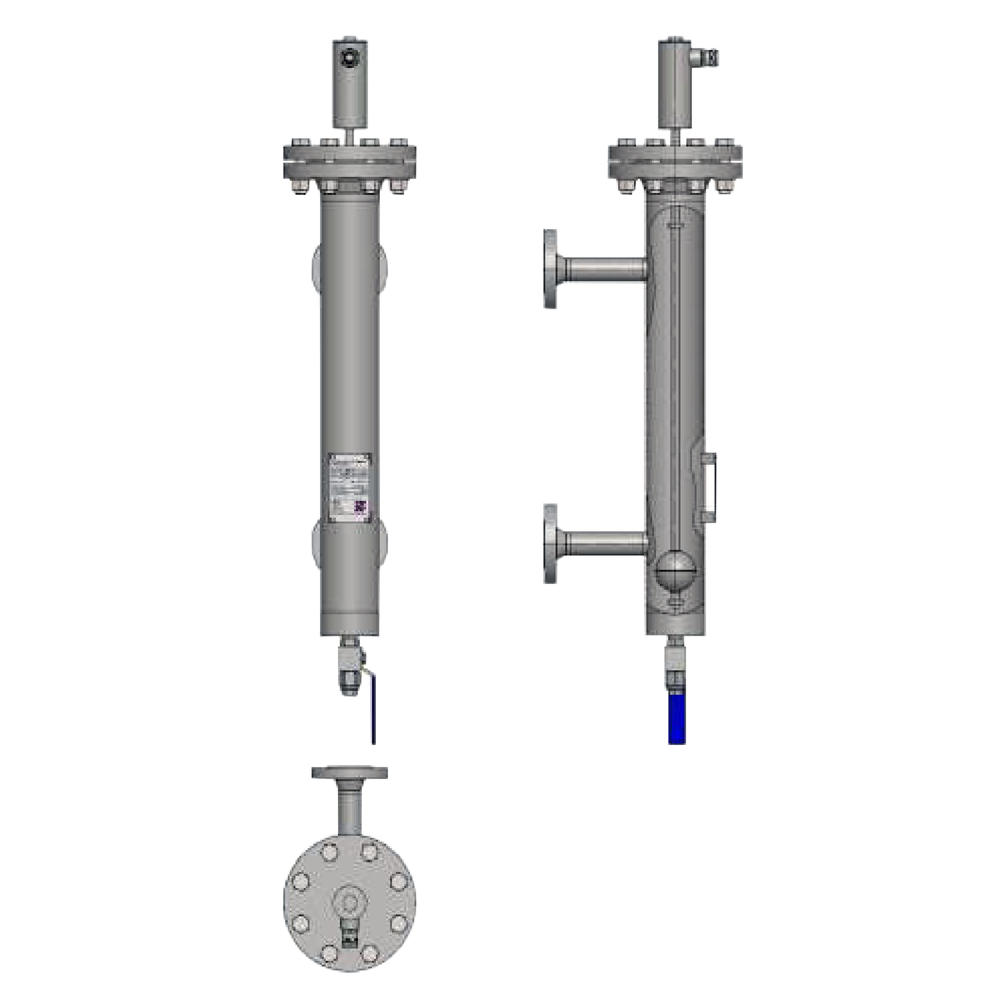

Исполнение для байпасного монтажа. Данное исполнение уровнемеров, не имеет собственных крепежных элементов и поплавка. Служит для установки на указатель уровня LGB и работает от магнитного поплавка указателя уровня. Чувствительный элемент расположен эксцентрично по отношению к блоку электроники. Как правило, используется в случаях, когда помимо местной индикации уровня дополнительно требуется передача показаний в системы управления и сбора данных.

Скачать документацию

LLT-MS уровнемеры поплавковые магнитострикционные. Руководство по эксплуатации.

LLT-MS уровнемеры поплавковые магнитострикционные. Техническое описание.

LLT уровнемеры поплавковые. Опросный лист.
