ПМП-088 датчики-сигнализаторы уровня поплавковые магнитные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 0ExiaIICT6, Ga/GbExdIIBT3

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Датчики-сигнализаторы уровня ПМП-088 предназначены для контроля герметичности двустенных резервуаров АЗС и обеспечивают подачу управляющего сигнала при понижении уровня жидкости (тосола) в расширительном баке, соединенным с межстенным пространством резервуара. У ПМП-088 отсутствует шунтирующий диод в выходной цепи, поэтому его срабатывание сигнализаторы МС-… воспринимают как аварийный сигнал (аналогичный обрыву соединительного кабеля).

Особенности поплавковых датчиков-сигнализаторов уровня ПМП-088:

1 нижний контрольный уровень (Н).
Тип выходных контактов - W5DH3.
ПМП-088 всегда изготавливаются с малым корпусом типа «М».

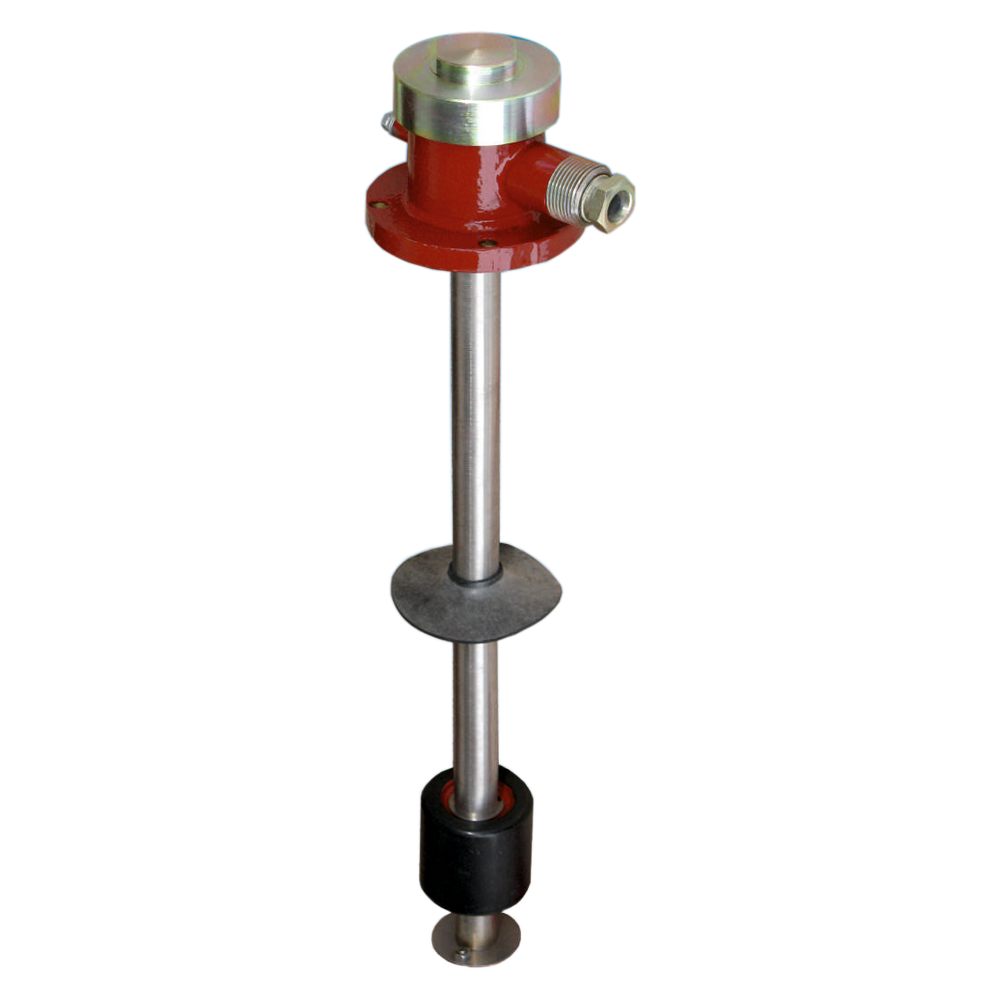

Магнитные поплавковые уровнемеры ПМП-088 состоят из направляющей – трубы, приваренной к металлическому корпусу с кабельным вводом и крышкой, заворачиваемой по резьбе. На направляющей находятся свободно перемещаемые поплавки, ход которых ограничен стопорами.

Принцип действия датчиков-сигнализаторов уровня ПМП-088 основан на применении герконов, расположенных в направляющей, изменяющих свое состояние (замкнут/разомкнут) при воздействии магнитного поля магнита, встроенного в поплавок. Дальнейшее изменение уровня не приводит к обратному переключению геркона, так как ход поплавка ограничен стопором.

Технические характеристики

Диапазоны измерений	Не более 6000 мм
Основная погрешность	±2 мм
Температура контролируемой среды	-50...+60°С (по заказу до +125°С)
Давление контролируемой среды	Не более 2,5 МПа
Материалы изготовления	Сталь 12Х18Н10Т, сталь 09Г2С с покрытием, фторопласт, ПВДФ
Исполнение по степени защиты	IP66
Вес	Направляющая - 1кг (1м); фланец Ду80 - 5кг; корпус - 1 кг

Структура обозначения, пример заказа

ПМП-088

НЖ

М27

D48x50xd21

Н200

Направление срабатывания и величина контрольного уровня, мм (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Тип поплавков (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Положение на резервуаре (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Тип устройства крепления (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Тип кабельных вводов (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Материал направляющей, контактирующий со средой (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Исполнение элементов корпуса (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Наименование модели

Стандартный комплект поставки

Датчик-сигнализатор уровня магнитный поплавковый ПМП-088.
Руководство по эксплуатации.
Паспорт.

Скачать документацию

ПМП преобразователи поплавковые магнитные. Общие сведения.
