LLS-F-T сигнализаторы уровня поплавковые

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 0ExiaIICT6, 1ExdIICT6

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Сигнализаторы уровня LLS-F-T являются средством автоматизации и не относится к средствам измерения. Предназначены для дискретного управления уровнем жидких сред.

Поплавковые магнитные уровнемеры LLS-F-T используются в системах автоматического контроля, регулирования и управления технологическими процессами нефтеперерабатывающей, пищевой, химической и других отраслей промышленности. Могут быть использованы как в закрытых помещениях, так и на открытых площадках в широком диапазоне климатических условий. Они предназначены для установки на неподвижных и подвижных объектах, производственных и судовых условиях, в том числе при наличии вибрации и других негативных факторов.

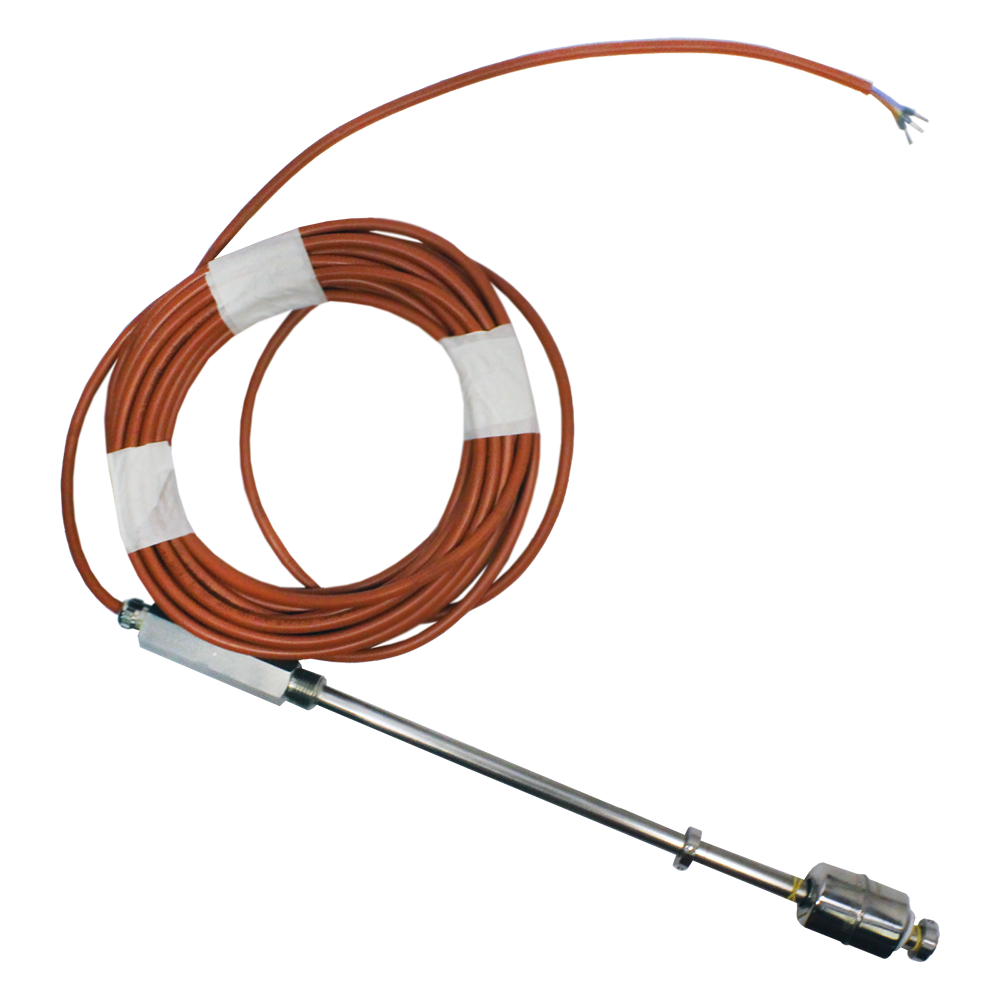

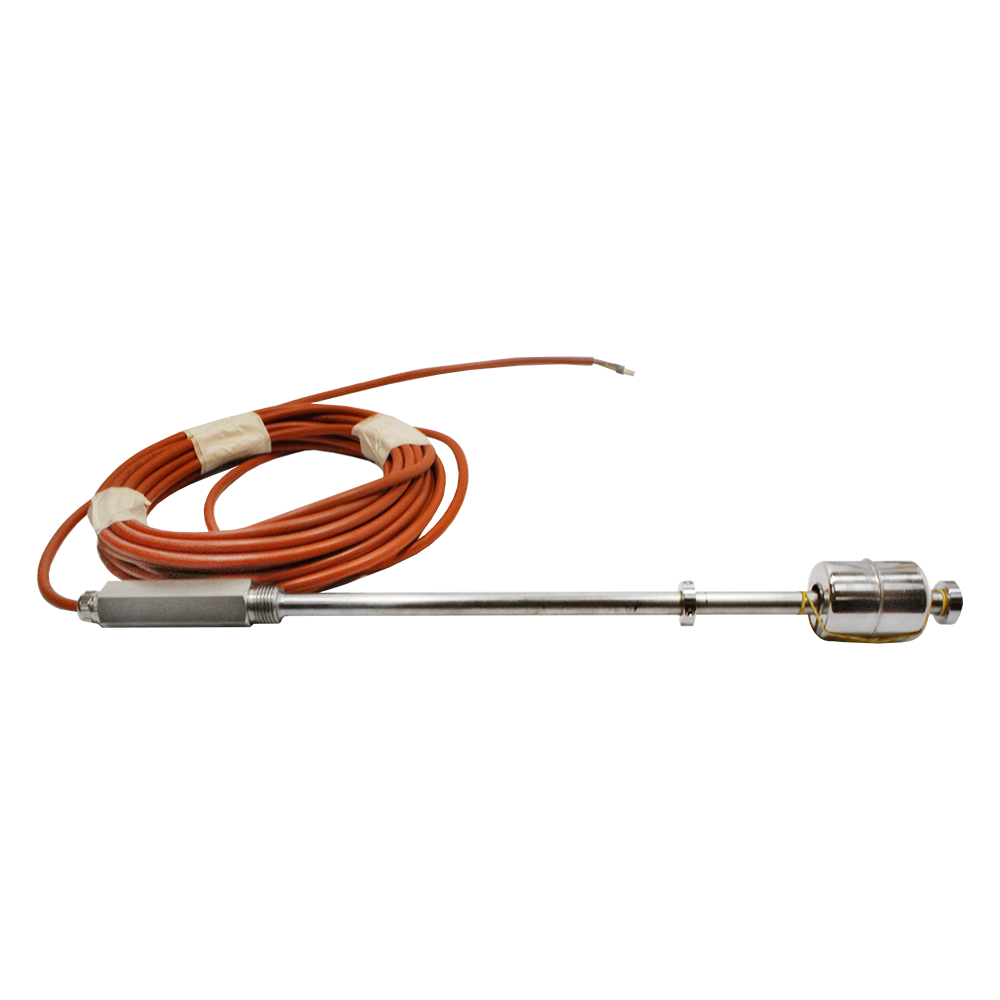

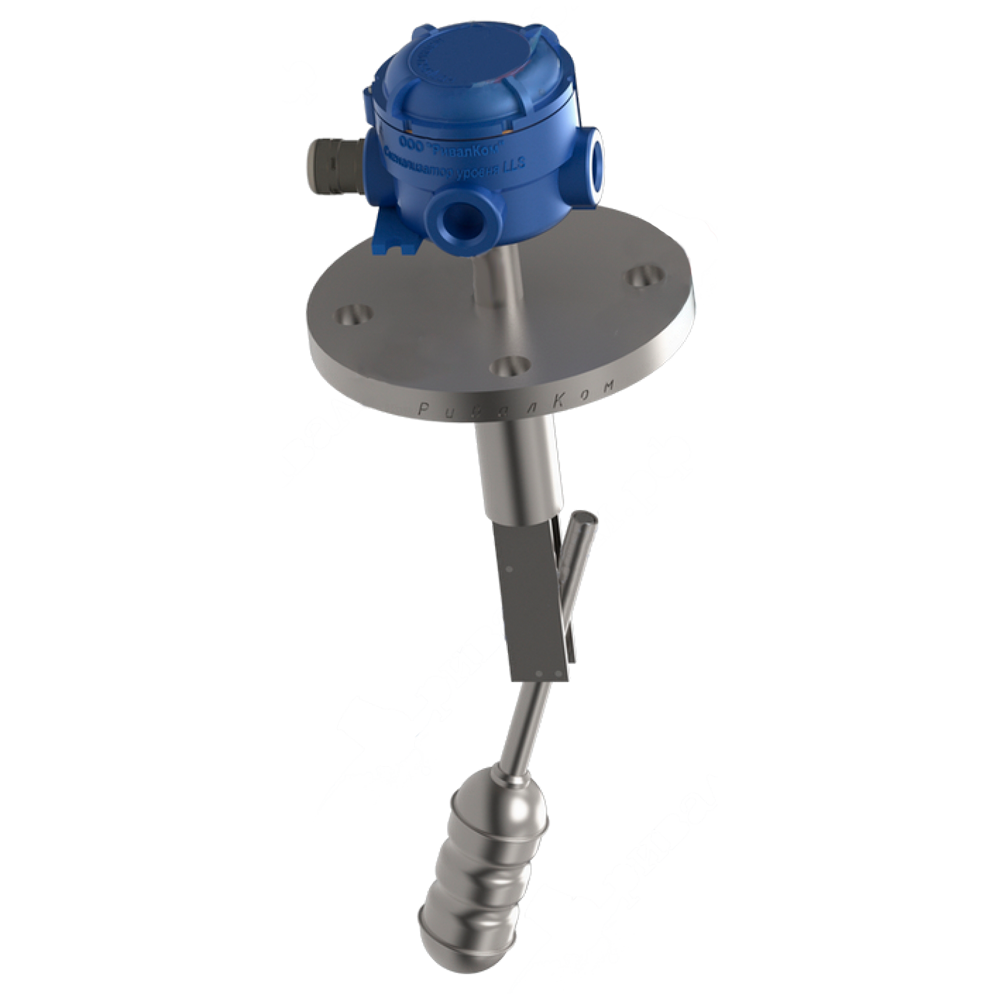

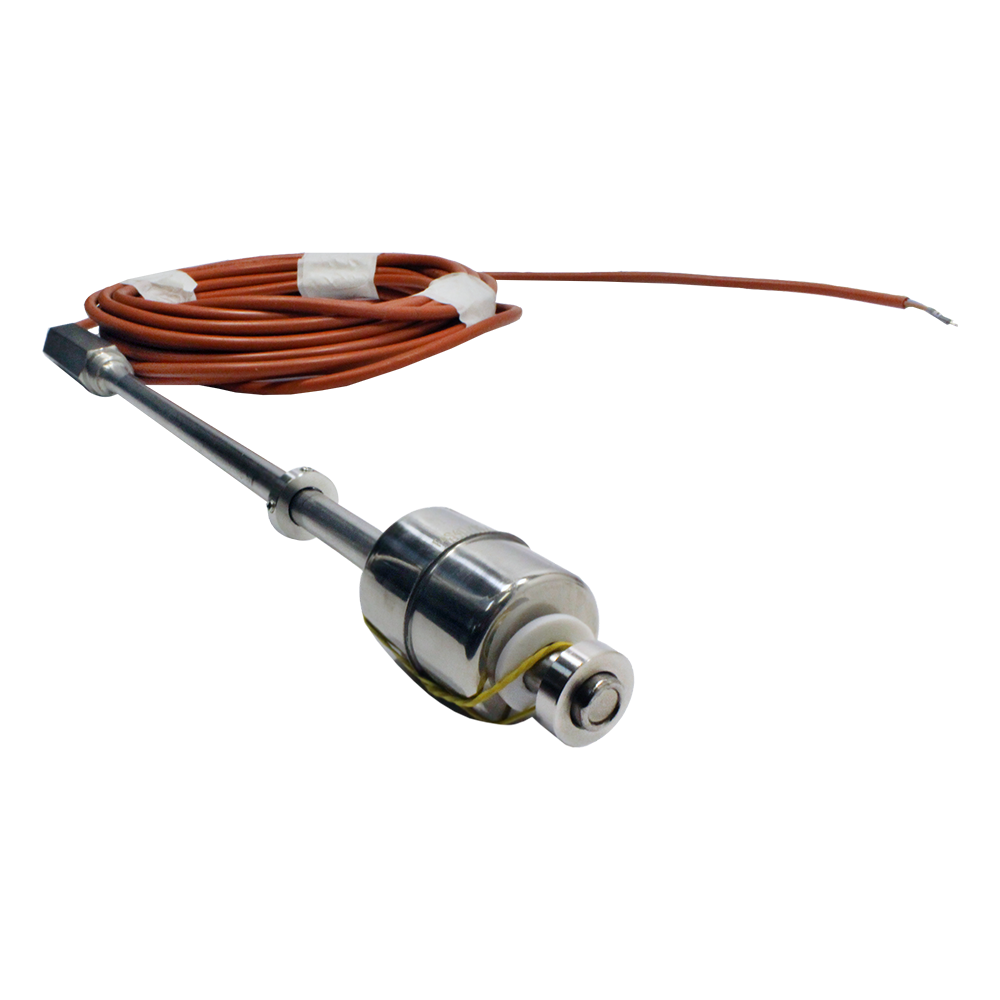

Поплавковые сигнализаторы уровня LLS-F-T состоят из направляющей трубки со стопорными элементами, поплавка, монтажного элемента (фланец, резьбовой штуцер и т.д.) и клеммной коробки / соединительного кабеля / кабельного разъема.

Внутри направляющей трубки сигнализаторов уровня находятся геркон(ы). Геркон - это электромеханическое устройство, представляющее собой пару ферромагнитных контактов, запаянных в герметичную стеклянную колбу. Контакты геркона замыкаются под воздействием магнитного поля поплавка. Поплавок перемещается по направляющей трубке от точки к точке и переключает контакты. Каждый поплавок контролирует две точки сигнализации.

Данный принцип работы позволяет бесконтактно управлять контактами геркона (коммутировать электрическую цепь). Функция электрического контакта зависит от повышения уровня жидкости: если контакт S (н.о.) - нормально открыт, то при повышении уровня произойдет его переключение и он замкнется.

Особенности сигнализаторов LLS-F-T:

Устанавливаются сверху на контролируемый резервуар.
Возможно контролировать до 6 точек на одном сигнализаторе.
Простая и надежная конструкция позволяет обеспечивает максимально длительный срок эксплуатации без необходимости сложного обслуживания.
Большой выбор различных исполнений: от материала контактирующих с рабочей средой до электрического подключения, в том числе во взрывозащищенных и гигиенических исполнениях.
Экономичная и надежная альтернатива вибрационным, ротационным, ультразвуковым и оптическим сигнализаторам уровня.

Технические характеристики

Температура контролируемой среды	-60...+150°C (NT-стандартное исп.); -196...+150°C (LT-низкотемпературное исп.); -60...+250°C (HT-высокотемпературное исп.)
Давление контролируемой среды	-1...200 бар
Материалы изготовления	Нержавеющая сталь марок 316Ti, 316L; титан 3.7045, hastelloy С, монель (для работы в особо агрессивных средах)
Исполнение по степени защиты	IP66, IP68

Структура обозначения, пример заказа

LLS-F

G80/16/1

L260/12 - 1/S220

F4T44/15/A/16

Exd

Конструктивное исполнение сигнализатора уровня (подробнее - в Руководстве по эксплуатации)

Одобрения и сертификаты (подробнее - в Руководстве по эксплуатации)

Поплавок (подробнее - в Руководстве по эксплуатации)

Электрическое подключение/корпус (подробнее - в Руководстве по эксплуатации)

Температура измеряемой среды (подробнее - в Руководстве по эксплуатации)

Монтажная длина - Параметры точек сигнализации (подробнее - в Руководстве по эксплуатации)

Материал направляющей трубки и присоединительных элементов (подробнее - в Руководстве по эксплуатации)

Вид присоединительных элементов/Присоединение к процессу (подробнее - в Руководстве по эксплуатации)

Вариант монтажного присоединения: T - вертикальный монтаж

Наименование модели

Скачать документацию

LLS сигнализаторы уровня. Руководство по эксплуатации.

LLS сигнализаторы уровня. Опросный лист.
