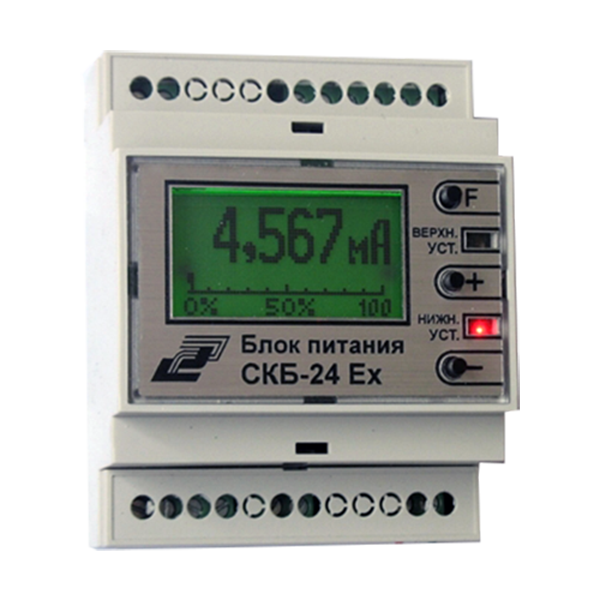

СКБ-24 блок питания и преобразования сигналов

Скачать PDF

Маркировка взрывозащиты: 1ExiaIIC

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Блок питания СКБ-24 предназначен для питания стабилизированным напряжением постоянного тока 24 В измерительных преобразователей (типа Сапфир-22, УБ-ЭМ, СКБ-02 и т.д.) по двухпроводной линии связи, несущей одновременно информацию об измеряемом параметре в виде стандартного токового сигнала 4-20 мА.

Блок питания СКБ-24 позволяет преобразовывать информационный сигнал от преобразователя с уровнем 4-20 мА в уровень 0-5 мА. или в корнеизвлекающую характеристику.

Блок преобразования сигналов СКБ-24 имеет возможность визуального наблюдения, автоматического измерения, регистрации (архивации), преобразования унифицированного токового сигнала 4-20 мА в указанный диапазон температуры, давления или уровня и сигнализацию отклонения измеряемого параметра от двух (нижнего и верхнего) установленных предельных значений измеряемого параметра в виде световой индикации на передней панели и релейных выходных сигналов.

Блок питания взрывозащищенного исполнения СКБ-24-Ех обеспечивают искробезопасность цепей электрического питания измерительных преобразователей и имеют входные искробезопасные цепи уровня «ia».

Измеренные величины, блок питания СКБ-24 сохраняет в энергонезависимом архиве (до 1,2 млн. измерений). Блок питания СКБ-24 выполнен в корпусе для установки на DIN-рейку.

Возможности блока питания СКБ-24:

Отображение измеренного тока.
Отображение тока со шкалой.
Отображение тока крупно.
Отображение времени и даты.
Отображение процентов.
Отображение физического параметра.

В памяти архива БП СКБ-24 может храниться до 1 229 400 точек измерений. Каждая точка содержит значение тока, проценты, физический параметр, дату и время измерения, состояние реле уставок. Интервал записи в архив задается от 0,25 с до 300 с. Это позволяет при самом коротком интервале 0,25 с. запомнить данные за 85 часов. А при интервале записи раз в минуту – более 850 дней. Также в архиве фиксируется время включения – выключения блока питания, моменты изменения параметров записи. Архив можно сохранить на компьютере для последующей обработки.

Технические характеристики

Основная погрешность	±0,15% от диапазона выходного сигнала
Выходные сигналы	Токовый 0-5 мА, Токовый 4-20 мА
Климатическое исполнение (диапазон рабочих температур)	УХЛ3.1
Питание	~220 В

Скачать документацию

СКБ-24 блок питания и преобразования сигналов. Чертежи и схемы.
