МС-Ш-8х8 (-ВЗ) сигнализаторы шкальные

Скачать PDF

Режим работы: Непрерывное слежение

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 1ExsIIT3, Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Сигнализаторы МС-Ш-8х8 (-ВЗ) предназначены для работы в измерительных системах «СЕНС», совместно с преобразователями магнитными поплавковыми ПМП-118, ПМП-128, ПМП-201 или датчиками уровня ПМП-185 и осуществляет цвето-световую индикацию процентного заполнения резервуаров (до 8 штук) с шагом 5 % (по краям шкалы) и 10 % (в центре шкалы). Применяется для одновременного наблюдения процентного заполнения нескольких резервуаров.

Устройство, принцип работы

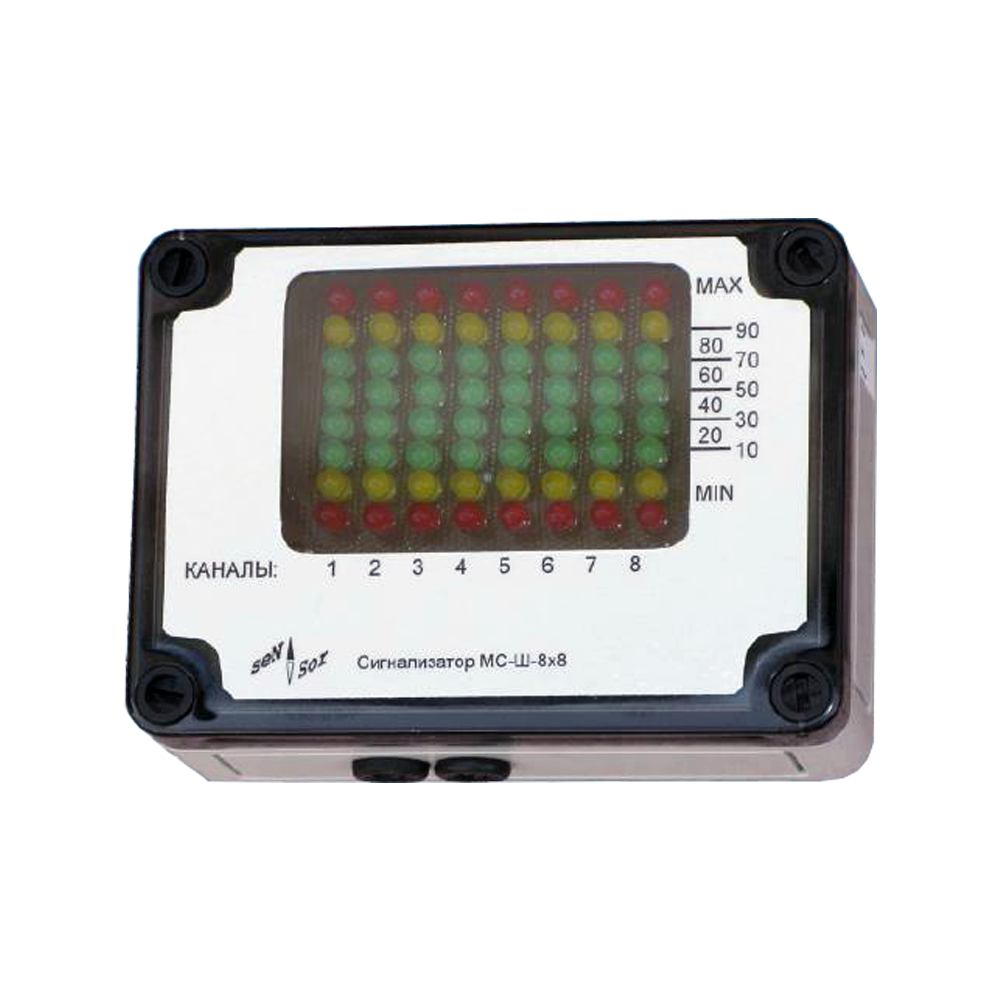

Сигнализаторы МС-Ш-8х8 выполнены в корпусе из ударопрочного полистирола. Корпус имеет уплотнения для защиты от воды и пыли. Может крепиться к стене, врезкой в щит (исполнение с рамкой крепления к щиту), к DIN-рейке (исполнение с крепежным элементом DIN-рейки).

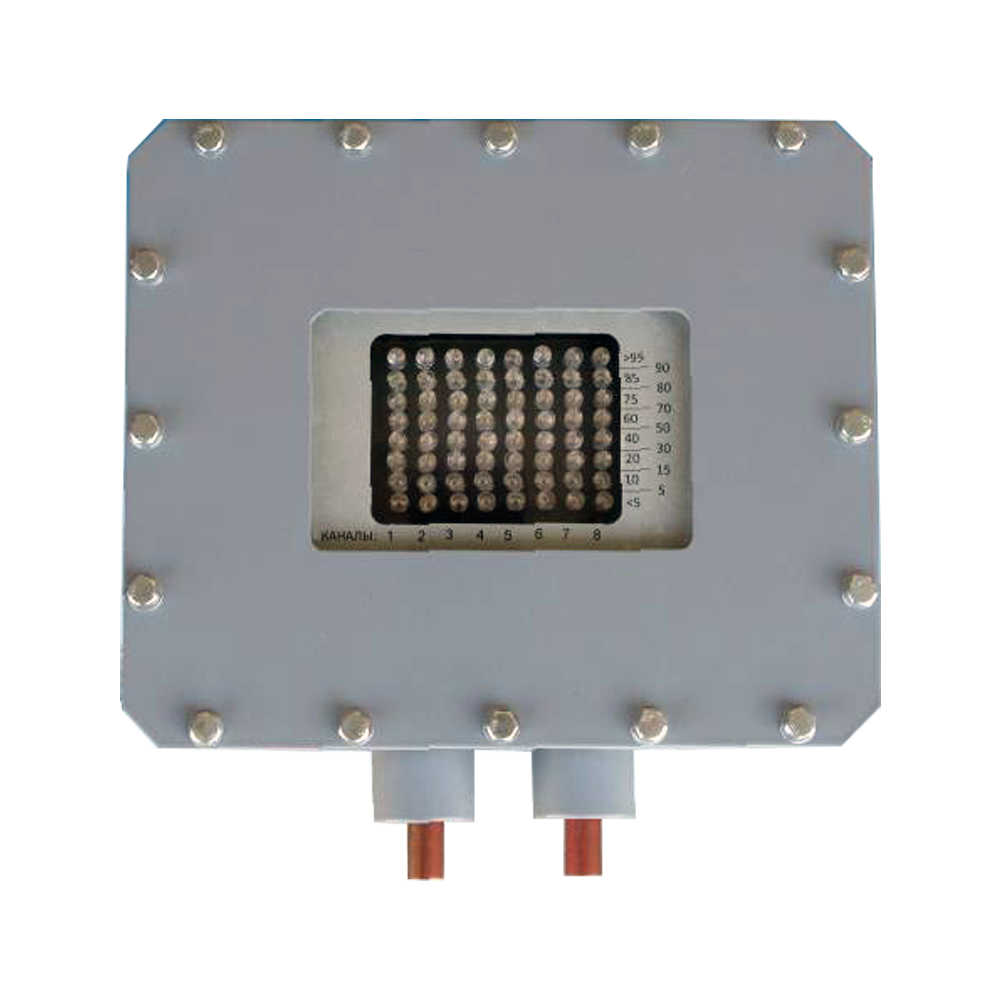

Сигнализаторы МС-Ш-8х8-ВЗ (взрывозащищеннные) выполнены в герметичном корпусе из алюминиевого сплава.
Сигнализаторы соединяются с линий связи-питания «СЕНС» по 3-м проводам и имеют дополнительные клеммные зажимы, позволяющие выполнить транзитное подключение к линии устройств «СЕНС».

Шкала представляет собой восемь столбцов по восемь светодиодов в каждом. Столбец соответствует контролируемому резервуару (параметру), индикаторы в столбце отображают процент его заполнения. Порядок зажигания индикаторов позволяет индицировать 15 значений заполнения резервуаров в процентах от их полного объема. Предусмотрена индикация неисправности ПМП.

Технические характеристики

Температура контролируемой среды	-50...+60°С
Давление контролируемой среды	Не более 2,5 МПа
Климатическое исполнение (диапазон рабочих температур)	УХЛ1
Исполнение по степени защиты	IP66
Питание	=24 В

Структура обозначения, пример заказа

МС-Ш

ВЗ

D18

Тип и комплектация кабельных вводов (только для исп. «ВЗ»): без обозначения-кабельные вводы типа D12 укомплектованы устройством УКМ10; УКМ12 / УКБК15 / УК16-вводы типа D12 комплектуются соответствующим устройством крепления защитной оболочки кабеля; D18-к

Вариант исполнения: без обозначения-в пластиковом корпусе; DIN-в пластиковом корпусе с зажимом для крепления на DIN-рейку; ВЗ-в металлическом взрывозащищенном корпусе

Число светодиодных столбцов (2...8)

Наименование модели

Стандартный комплект поставки

Сигнализатор МС-Ш-8х8 (-ВЗ).
Паспорт.
Руководство по эксплуатации.

Скачать документацию

МС-Ш-8х8 сигнализаторы шкальные. Руководство по эксплуатации.

МС-Ш-8х8 (-ВЗ) сигнализаторы шкальные взрывозащищенные. Руководство по эксплуатации.
