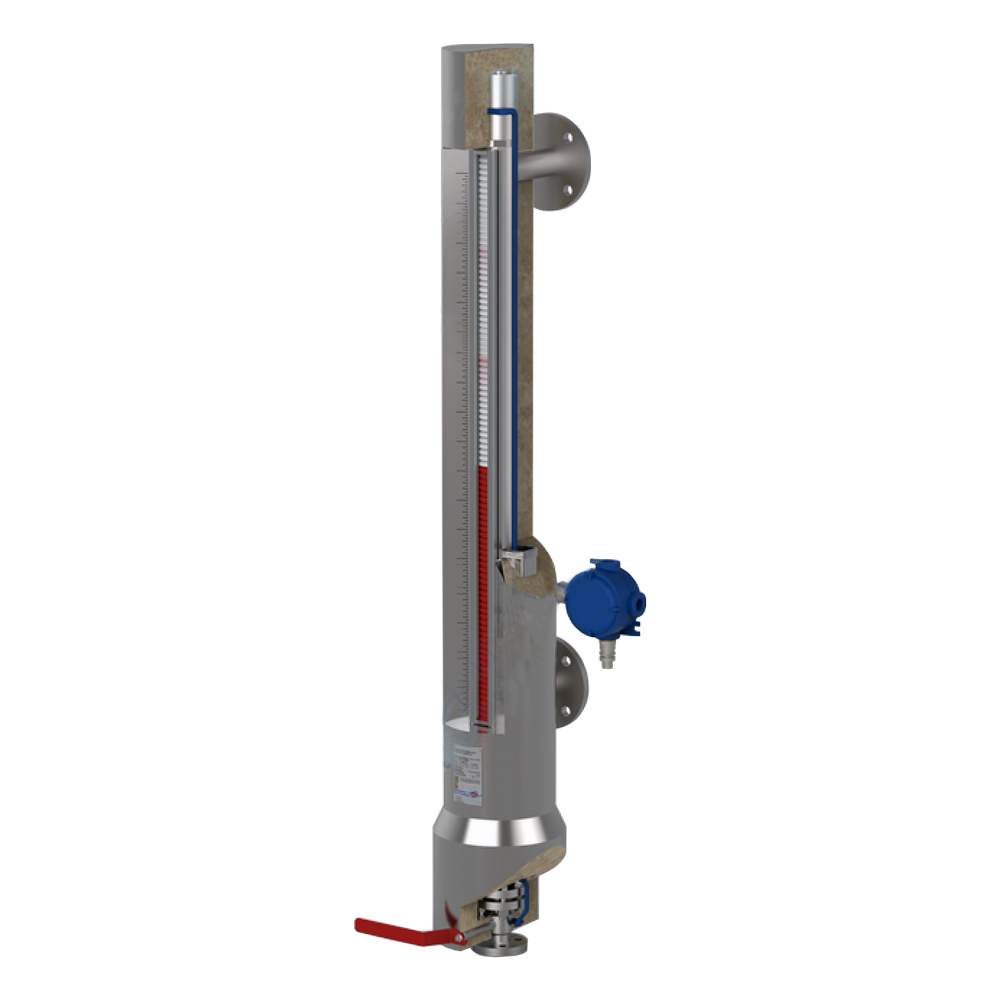

EHC система электрообогрева

Система электрообогрева указателей уровня предназначена для поддержания температуры измеряемой среды, находящейся внутри выносной камеры уровнемера, в заданных границах.

В системе электрообогрева EHC диапазон поддержания температуры от +5 до +250 °С.

Использование данной системы требуется в случаях:

• Монтаж уровнемера в помещениях и на открытом воздухе в условиях, когда температура окружающей среды может оказать влияние на измеряемую среду (кристаллизация, полимеризация и т.п.) или материалы составных частей LGB (увеличение хрупкости при низких отрицательных температурах).
• Защита от обледенения уровнемера.
• Необходимость поддерживания требуемой температуры внутри камеры уровнемера (защита от тепловых потерь).
• Необходимость увеличения текучести измеряемой среды (масел, углеводородов и т.п.).

Принцип действия:

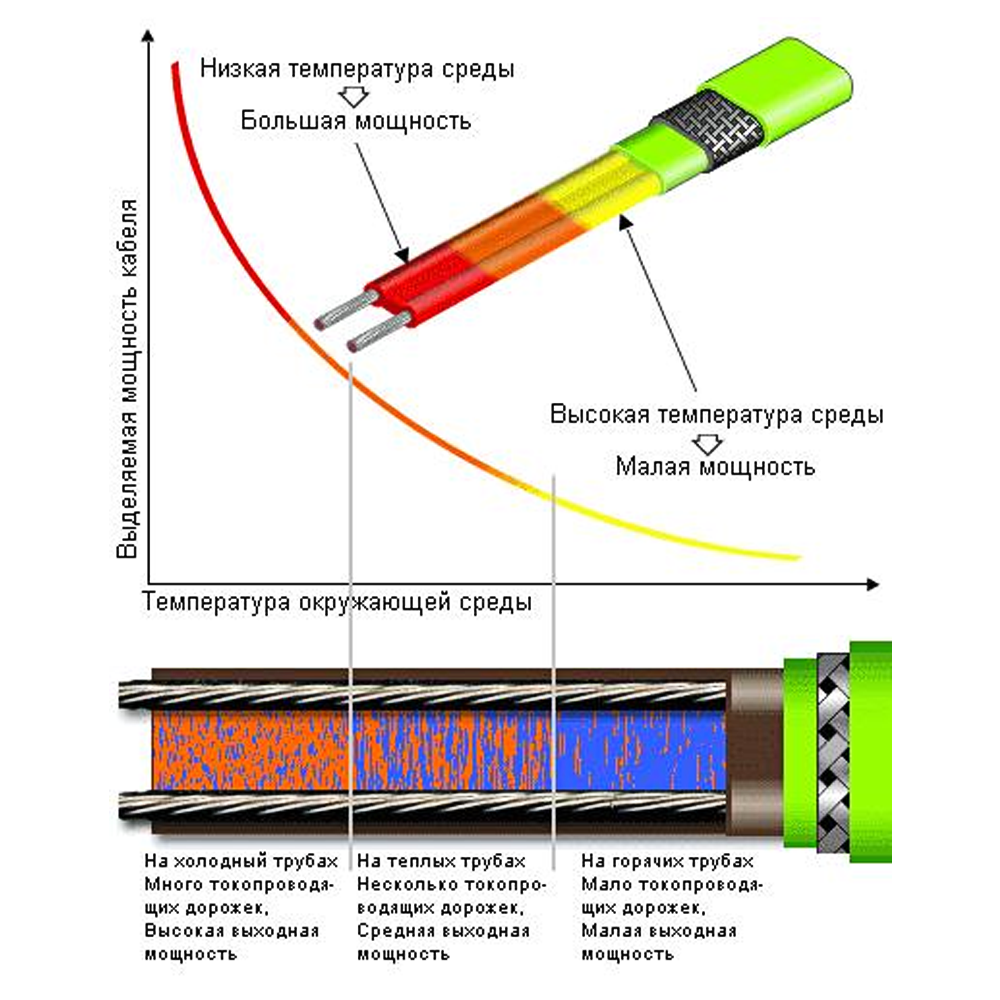

Саморегулирующийся греющий кабель, проложенный вдоль камеры уровнемера, имеет две параллельные токопроводящие жилы, которые подводят напряжение к полупроводящей матрице по всей длине греющего кабеля. На токоведущие медные жилы наносится никелевое покрытие, которое предотвращает окисление жил и образование воздушных пузырей между материалом матрицы и жилами.

Токопроводящие жилы окружены саморегулирующейся полупроводящей матрицей, в которой и происходит выделение тепла. Чем ниже температура на поверхности камеры - тем выше температура нагрева греющего кабеля. Саморегулирующийся нагревательный кабель изменяет свою мощность локально, его тепловыделение самостоятельно регулируется в ответ на изменение температуры камеры уровнемера, это свойство позволяет создавать безопасные системы обогрева трубопроводов и резервуаров, в том числе с переменными по длине трубопровода условиями теплоотдачи.

Особенности системы электрообогрева указателей уровня:

• Металлическая оплетка кабеля выполняет роль заземления, а дополнительная пластиковая оболочка защищает кабель от агрессивной среды, ультрафиолета, искрообразования.
• Для защиты от поражения электрическим током, необходимо использовать устройство защитного отключения (УЗО) и автомат защиты.
• При температуре процесса выше 200 ⁰С используется нагревательный кабель либо ТЭН на соответствующую температуру эксплуатации в комплекте с термостатом.
• Для уменьшения тепловых потерь при нагреве и предотвращения чрезмерного охлаждения уровнемера используется теплоизоляция из вспененного каучука или минеральной ваты.
