БПК блоки питания и коммутации

Скачать PDF

Маркировка взрывозащиты: 1ExdIIBT4, Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Блоки питания и коммутации БПК предназначены для питания устройств и управления исполнительными механизмами посредством переключения контактов реле по сигналам датчиков системы измерительной «СЕНС».

БПК с индексом «-ГС» оснащены также выходом для подключения сирены ВС-3-12В. Каждое реле и выход на сирену могут быть запрограммированы на срабатывание от одного или нескольких значений различных измеряемых параметров одного или нескольких датчиков, позволяя задавать требуемый алгоритм автоматического управления, блокировок и сигнализации.

Программирование блоков коммутации осуществляется с помощью сигнализатора МС-К-500-... или при помощи компьютера из программы «Настройка» (потребуется адаптер ЛИН-RS232... или ЛИН-USB).

Технические характеристики

Материалы изготовления	Ударопрочный полистирол, алюминиевый сплав
Климатическое исполнение (диапазон рабочих температур)	УХЛ1, УХЛ4
Исполнение по степени защиты	IP30, IP66
Питание	=24 В, ~220 В

Структура обозначения, пример заказа

БПК-220В-4Р

ГС

ВЗ

Комплектация кабельных вводов устройствами крепления защитной оболочки кабеля: без обозначения - без устройств крепления; УКМ10 / УКМ12 / УКБК15 / УК16 - c cоответствующим устройством крепления

Наличие зажимов для крепления на 35 мм DIN-рейку: без обозначения - зажимов нет, DIN - зажимы есть

Взрывозащищенное исполнение

Выход для подключения сирены ВС-3-12В; без обозначения - нет

Наименование модели

Варианты исполнений

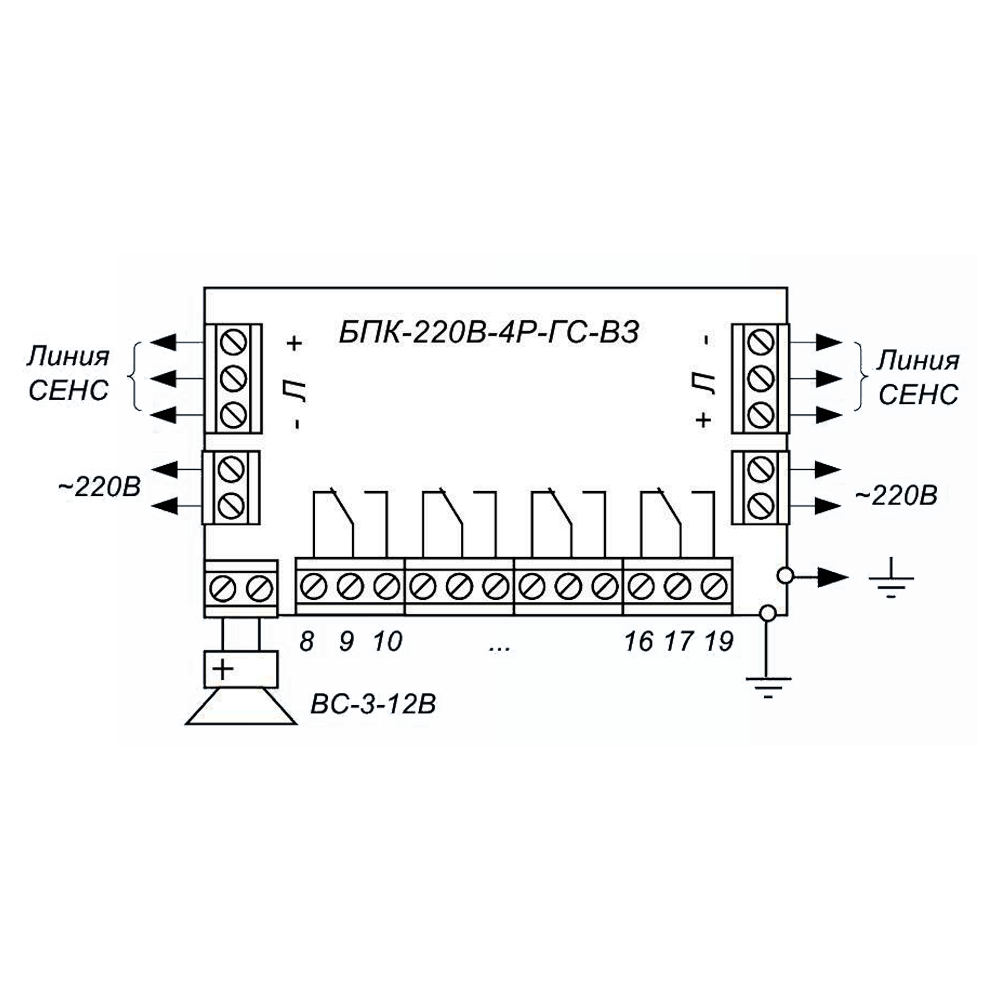

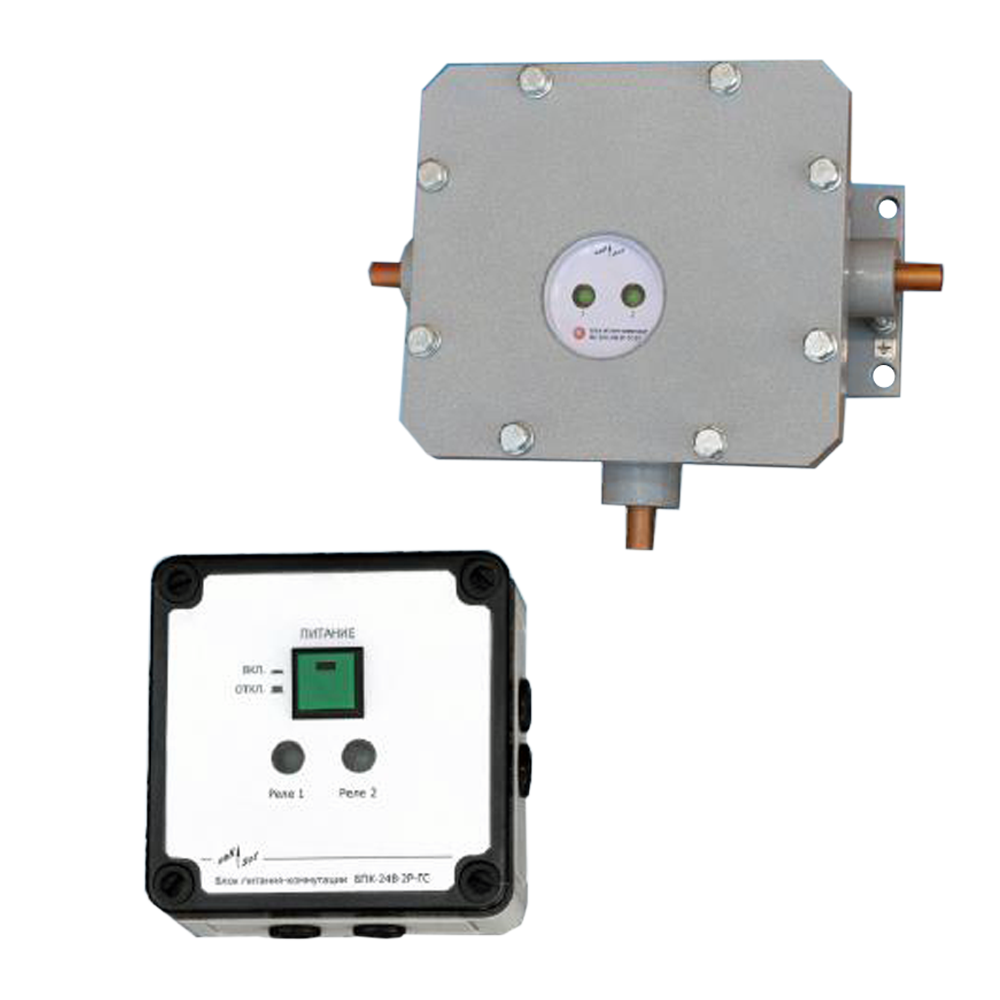

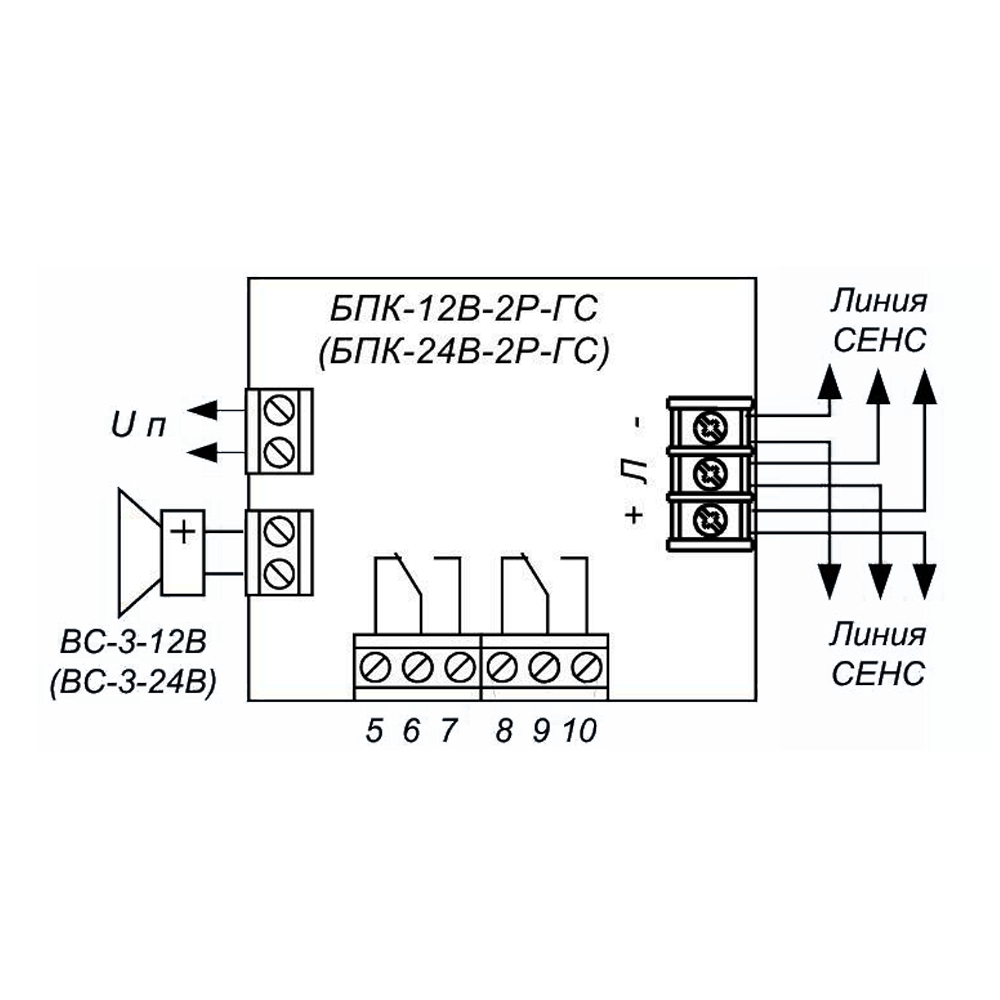

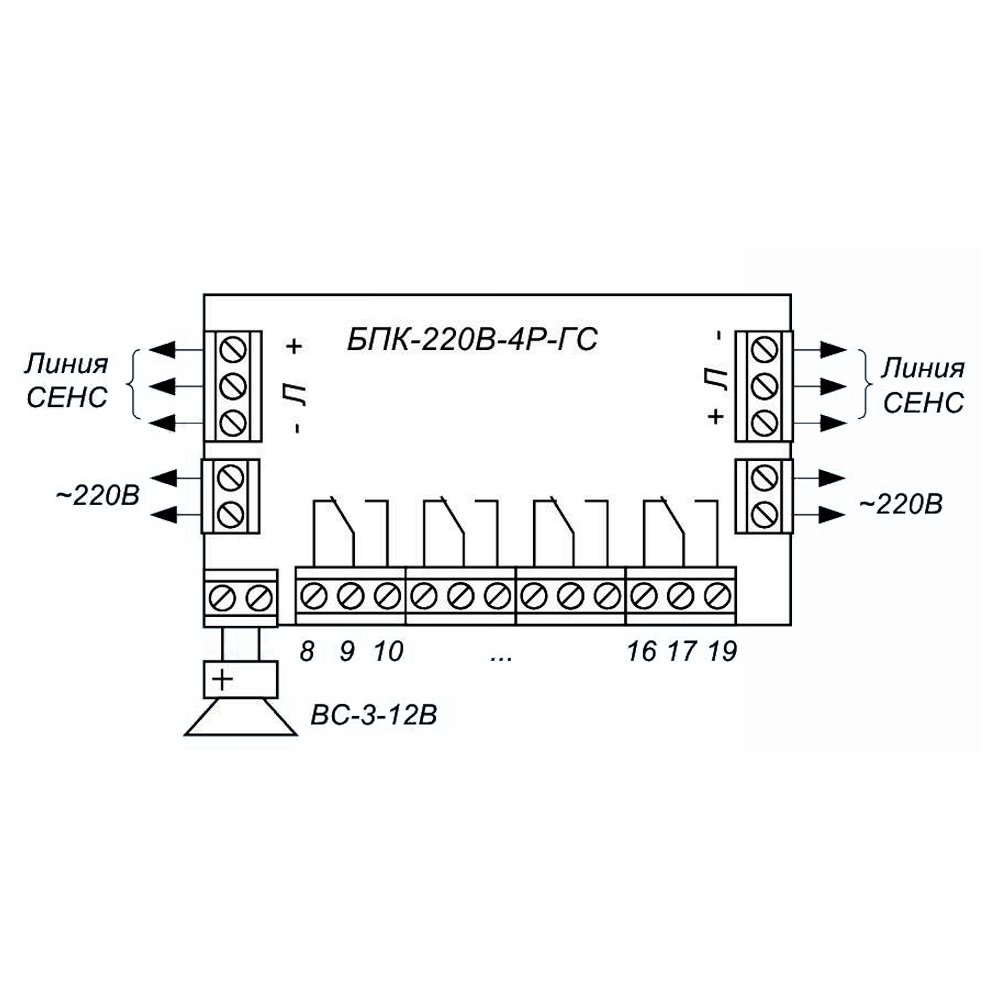

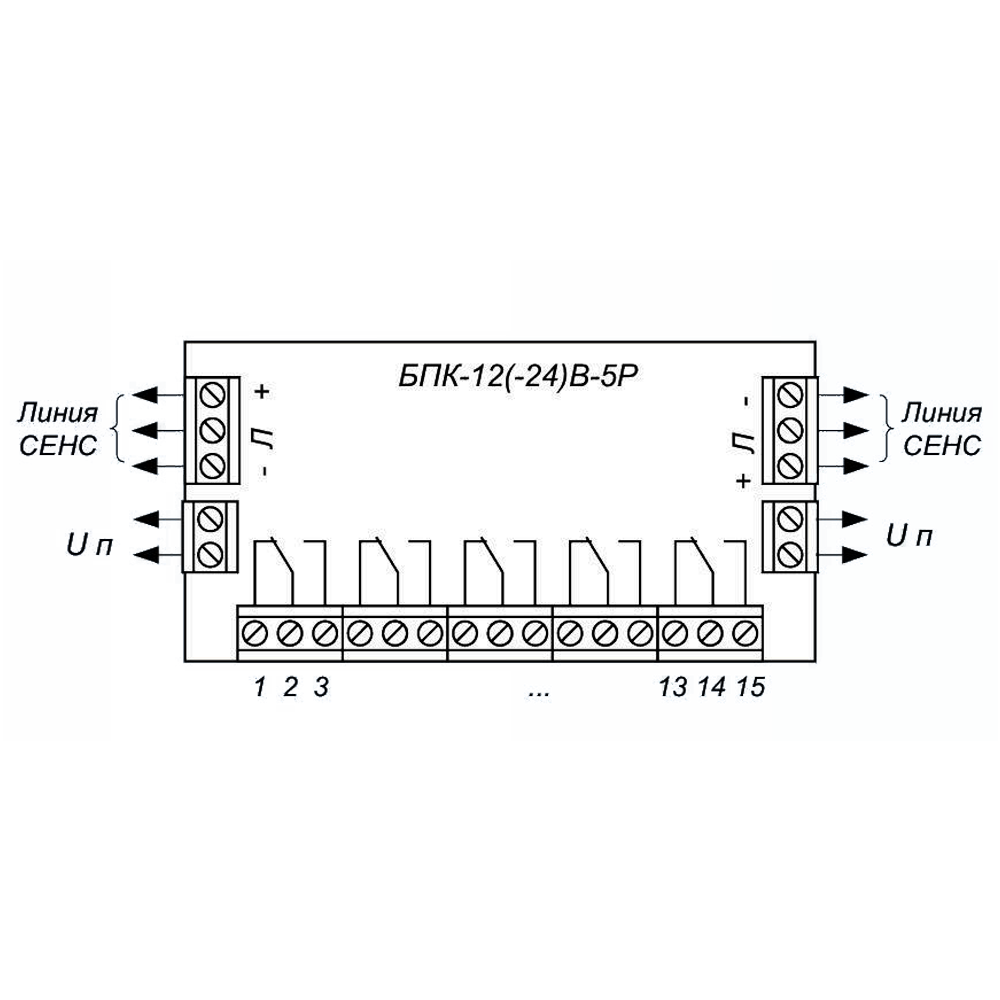

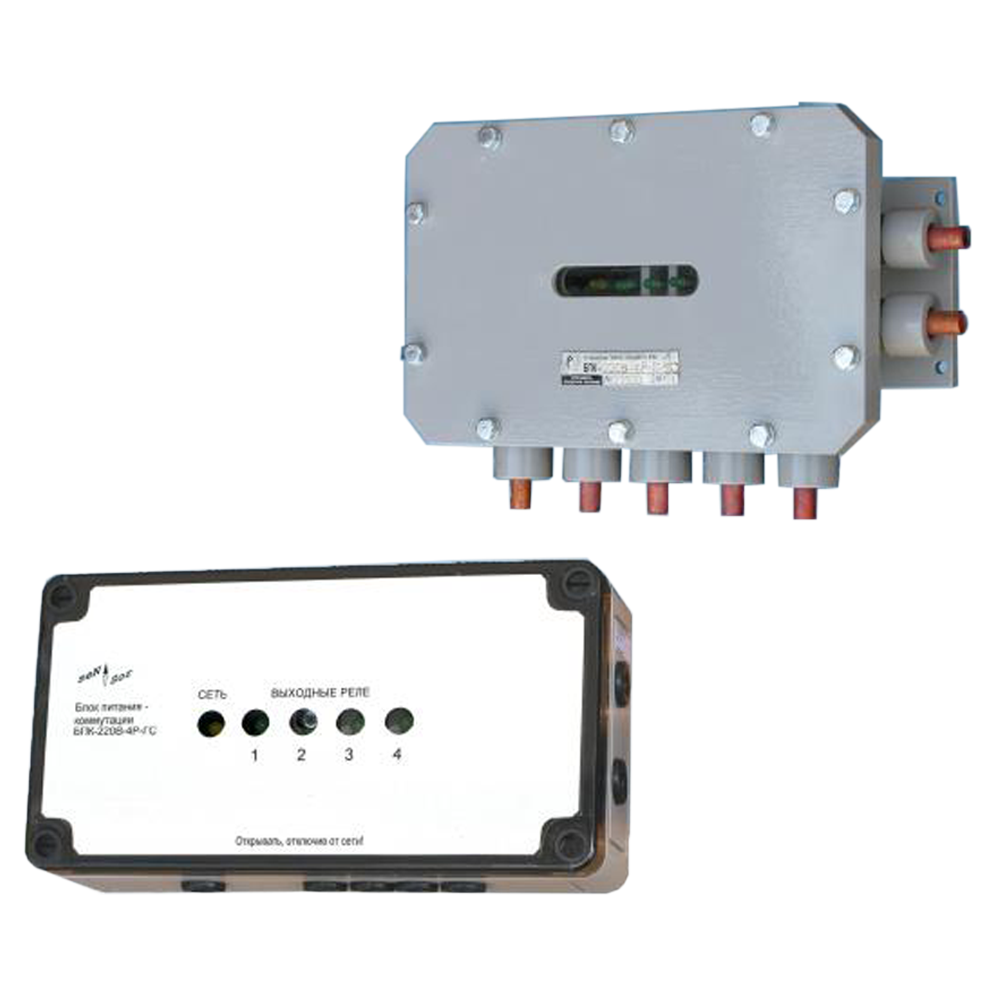

Обозначение блока коммутации		БПК-220В-4Р-ГС*	БПК-12В-2Р-ГС	БПК-24В-2Р-ГС		БПК-12В-5Р	БПК-24В-5Р
		БПК-220В-4Р-ГС-ВЗ	БПК-12В-2Р-ГС-ВЗ	БПК-24В-2Р-ГС-ВЗ		БПК-12В-5Р-ВЗ	БПК-24В-5Р-ВЗ
Количество реле		4	2			5
Выход на сирену ВС-3-12В		есть				-
Наличие кнопки управления питанием	БПК-...	-	есть	-
	БПК-...-ВЗ	-
Напряжение питания, В		-220 В ±10%, 50 ±3 Гц	10 ... 20	20 ... 35		10 ... 20	20 ... 35
Мощность потребляемая, Вт, не более		5	15
Нагрузочные параметры контактов реле		<250 В, 6 А
Напряжение выходное, В		9 В ±10%
Номинальный ток нагрузки, А		0 ... 0,3 (1)*		0 ... 0,75
Материал корпуса	БПК-...	ударопрочный полистирол
	БПК-...-ВЗ	алюминиевый сплав
Маркировка взрывозащиты	БПК-...	-
	БПК-...-ВЗ	1ExdlIBT4
Диапазон температур окружающей среды, °С	БПК-...	5 ... 50
	БПК-...-ВЗ	-50...60
Климатическое исполнение по ГОСТ 15150	БПК-...	-
	БПК-...-ВЗ	УХЛ1
Степень защиты от воды и пыли по ГОСТ 14254	БПК-...	IP66	-		IP66
	БПК-...-ВЗ	IP66
Габаритные размеры, мм	БПК-...	185x97x57	94x94x60			132x97x57
	БПК-...-ВЗ	305x200x85	182x160x62			220x177x85
Средний срок службы, лет, не менее		10
* Есть модификация с номинальным током нагрузки 1 А, которая обозначается: «БПК-220В-4Р-ГС-1А». Остальные параметры (внешний вид, габаритные размеры, схема соединений) совпадают с исполнением «БПК-220В-4Р-ГС».

Скачать документацию

БПК-220В-4Р-ГС(-1А)(-9КВ)(-ВЗ1). Руководство по эксплуатации.

БПК-12В(-24В)-2Р-ГС(-ВЗ). Руководство по эксплуатации.

БПК-12В(-24В)-2Р-ГС(-ВЗ1). Руководство по эксплуатации.

БПК-12В(-24В)-5Р(-ВЗ)(-ВЗ1). Руководство по эксплуатации.
