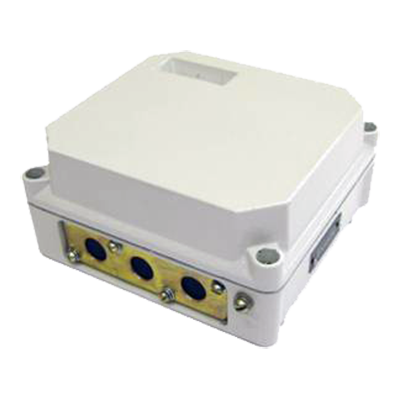

БПИ блоки питания четырехканальные

Скачать PDF

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Блок питания БПИ предназначен для питания стабилизированным напряжением постоянного тока 36 В различных электронных устройств.

Блок питания БПИ рассчитан для работы во взрывобезопасных помещениях, сохраняет работоспособность при воздействиях вибрации:

Частотой 5-80 Гц и амплитудой не более 0,075 мм.
Магнитных полей (постоянного и переменного тока частотой 50 Гц) напряженностью 400 А/м.

Принцип действия блока питания БПИ
Блок питания представляет собой полупроводниковый стабилизатор компенсационного типа с последовательным регулирующим элементом и состоит из корпуса и крышки. Внутри корпуса установлены трансформаторы, предохранитель, клеммные колодки и печатные платы с элементами схемы стабилизатора.

С наружной стороны находятся бобышки для крепления блока питания на месте установки, винт заземления и кабельные вводы, закрытые крышкой, для подключения внешних цепей к клеммным колодкам. В крышке имеется окошко для элемента индикации включения блока питания. Корпус блока питания БПИ закрывается крышкой с помощью четырех винтов.

Блоки питания БПИ всех модификаций имеют унифицированный корпус и отличаются количеством печатных плат, на которых собраны схемы стабилизатора, количеством трансформаторов, количеством клеммных колодок. Блок питания осуществляет преобразование переменного напряжения промышленной сети 220 +22/-33 В с частотой (50±1) Гц в постоянное стабилизированное напряжение.

Номинальный ток нагрузки 80 мА.
Максимальный ток нагрузки 100 мА.
Ток срабатывания защиты, не более: от перегрузок 150-300 мА; от короткого замыкания 80 мА.
Максимальная потребляемая мощность 12 ВА.

Технические характеристики

Климатическое исполнение (диапазон рабочих температур)	УХЛ4
Питание	~220 В
Вес	2,5 кг

Структура обозначения, пример заказа

БПИ

УХЛ.4

220-50

Напряжение питания и частота переменного тока

Климатическое исполнение

Количество каналов

Обозначение модели

Варианты исполнений

Выпускается в 1-, 2-, 3-, 4-канальном исполнении.

Стандартный комплект поставки

Блок БПИ.
Руководство по эксплуатации.
Паспорт.

Скачать документацию

БПИ блоки питания четырехканальные. Чертежи и схемы.
