БК блоки коммутации
Описание
Блоки коммутации БК предназначены для управления исполнительными механизмами посредством переключения контактов реле по сигналам датчиков измерительной системы «СЕНС». Каждое реле блока коммутации может быть запрограммировано на срабатывание от одного или нескольких значений различных измеряемых параметров одного или нескольких датчиков, позволяя задавать требуемый алгоритм автоматического управления, блокировок и сигнализации. Программирование блоков коммутации осуществляется с помощью сигнализатора МС-К-500-... или компьютера с применением программы «Настройка».
Устройство
Блоки коммутации БК отличаются числом реле, напряжением питания и исполнением корпуса. Блоки коммутации, выполненные в пластиковом корпусе, имеют взрывозащищенный аналог в металлическом корпусе с индексом «ВЗ».
Технические характеристики
| Материалы изготовления | Ударопрочный полистирол, алюминиевый сплав, сталь 09Г2С |
| Климатическое исполнение (диапазон рабочих температур) | У3, УХЛ1, УХЛ4 |
| Исполнение по степени защиты | IP66 |
| Питание | =24 В, ~220 В |
Структура обозначения, пример заказа
Наличие зажимов для крепления на 35 мм DIN-рейку: без обозначения - зажимов нет, DIN - зажимы есть
Комплектация кабельных вводов устройствами крепления защитной оболочки кабеля: без обозначения без устройств крепления; УКМ10 / УКМ12 / УКБК15 / УК16 - c cоответствующим устройством крепления
Признак исполнения корпуса, крышки, деталей кабельных вводов из коррозионо-стойкой стали: без обозначения - из стали 09Г2С (Ст. 20); НЖ - из стали 12Х18Н10Т
Взрывозащищенное исполнение
Наименование модели
Варианты исполнений
|
Тип блока коммутации |

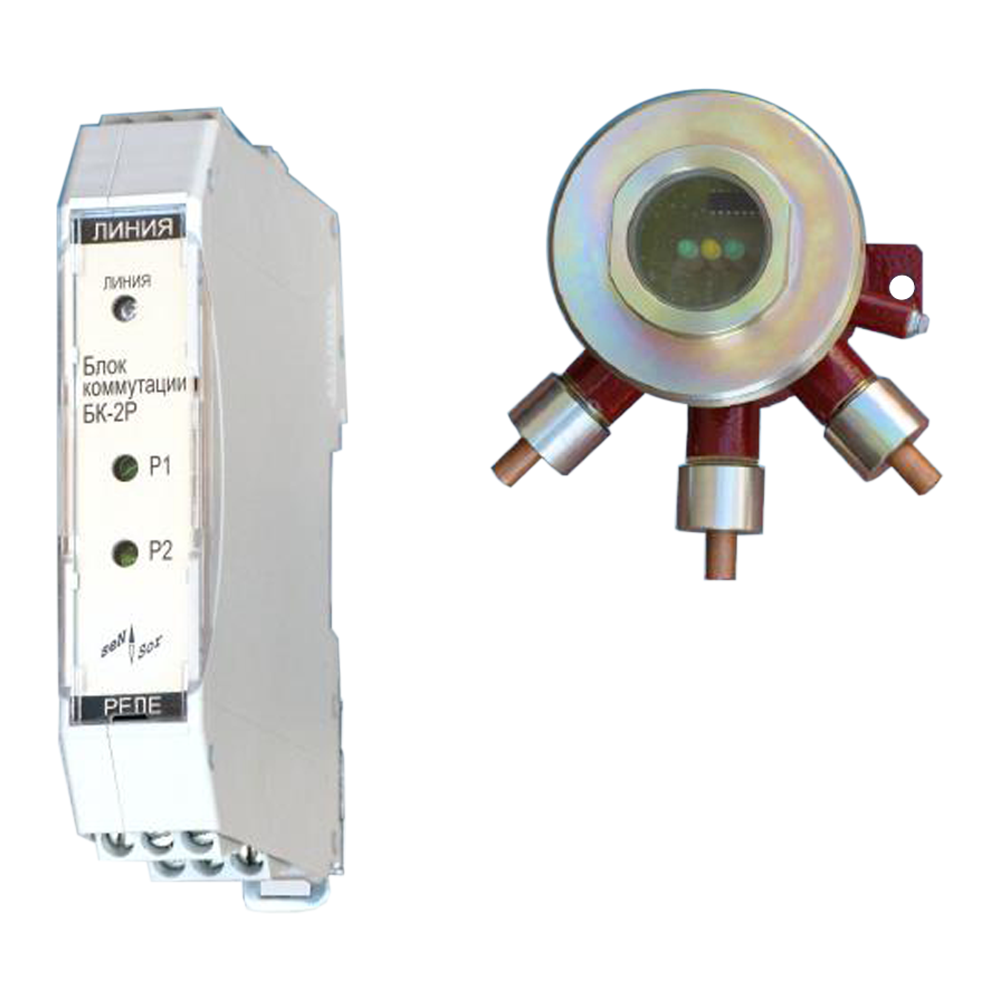

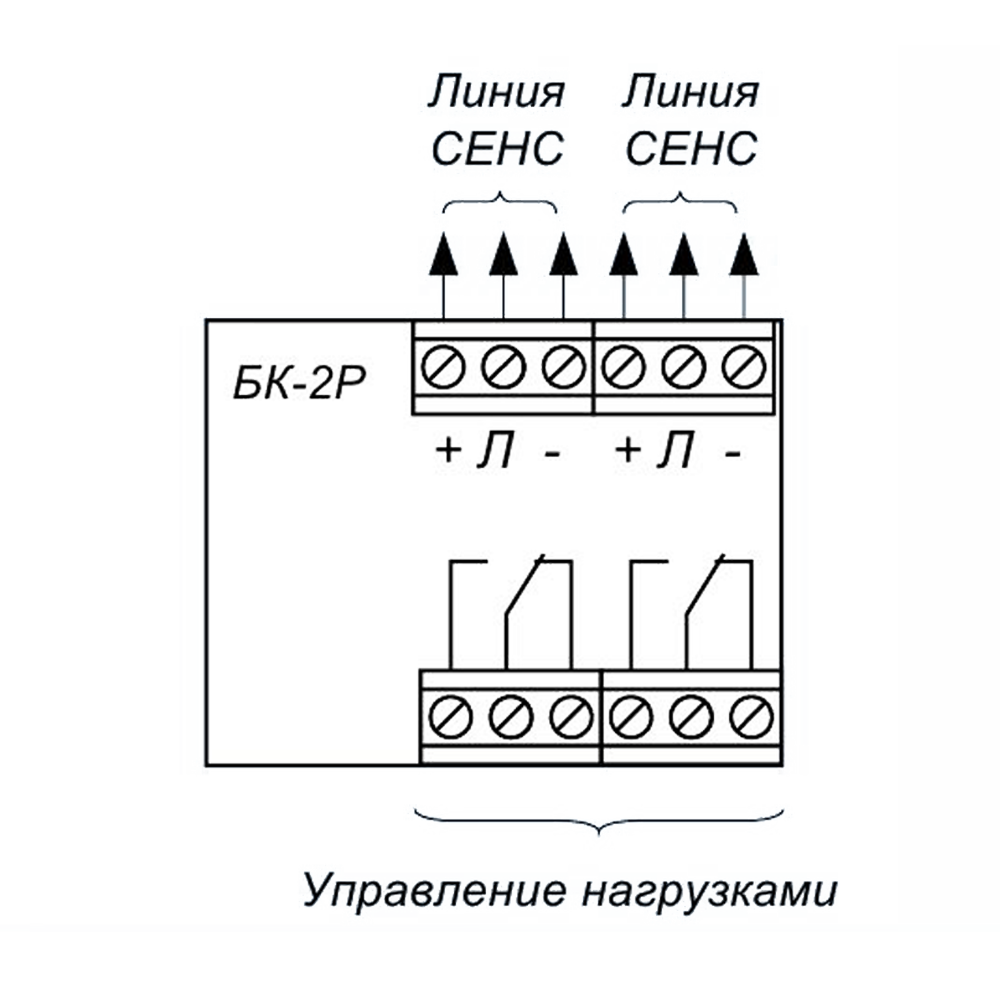

БК-2Р |

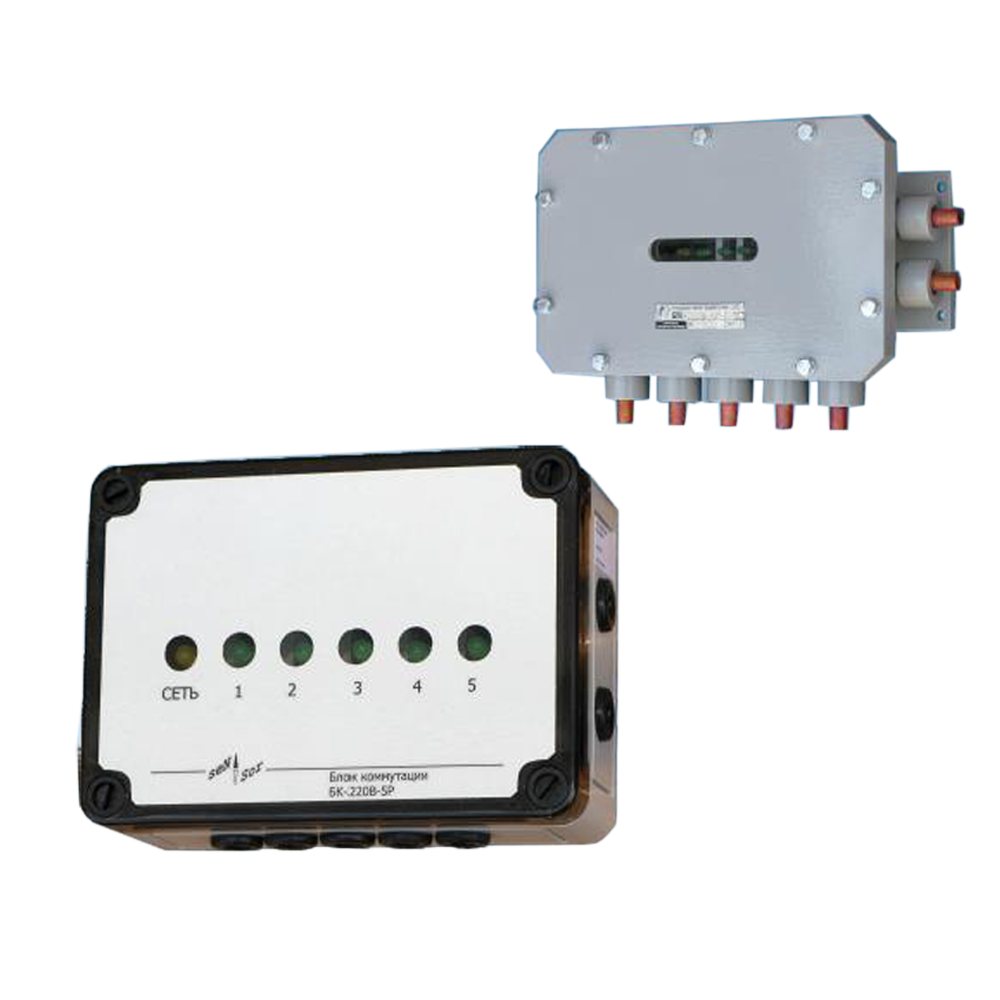

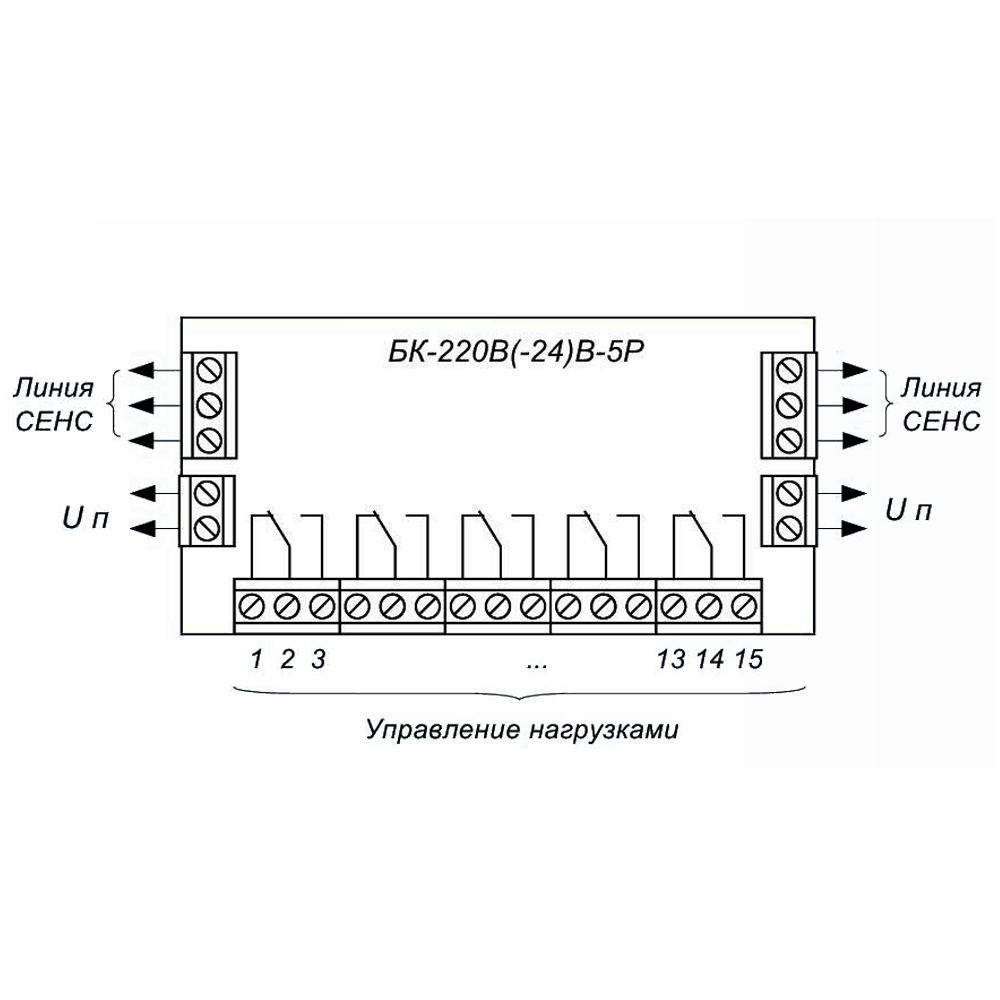

БК-220В-5Р |
БК-12(24)В-5Р |

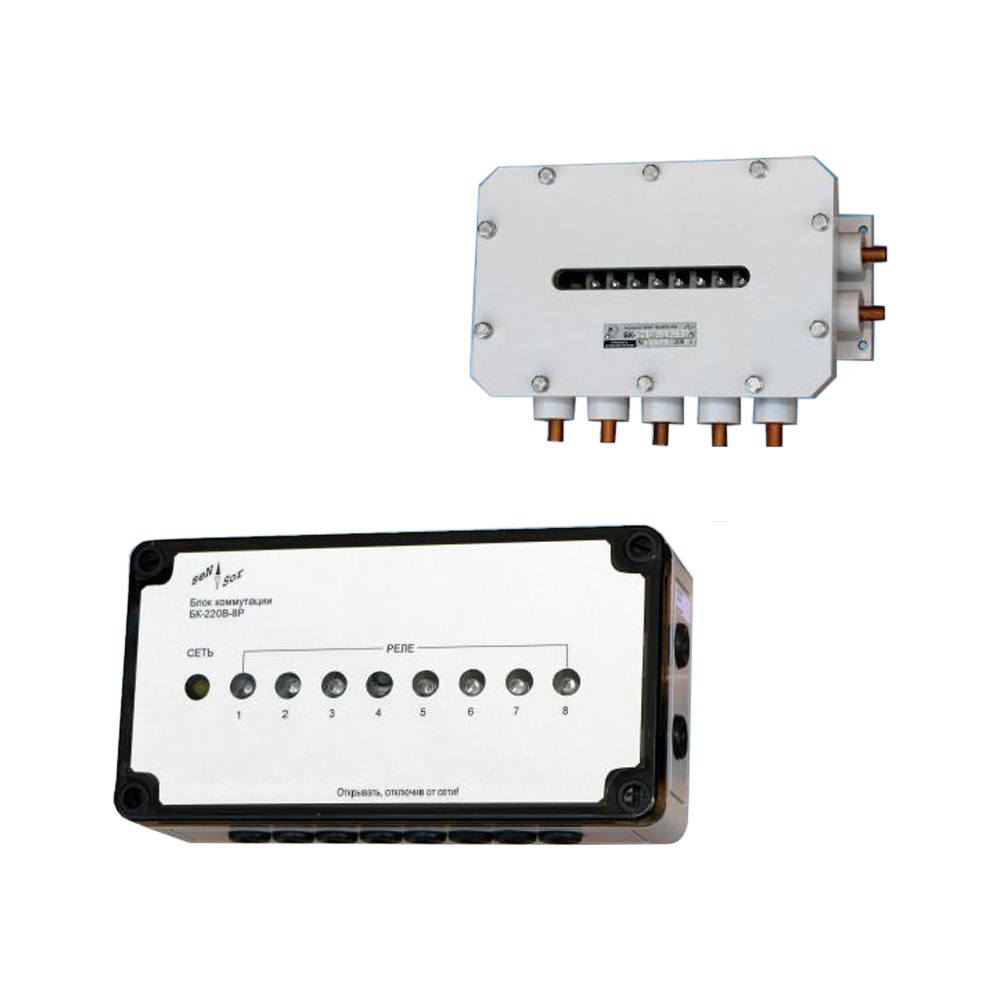

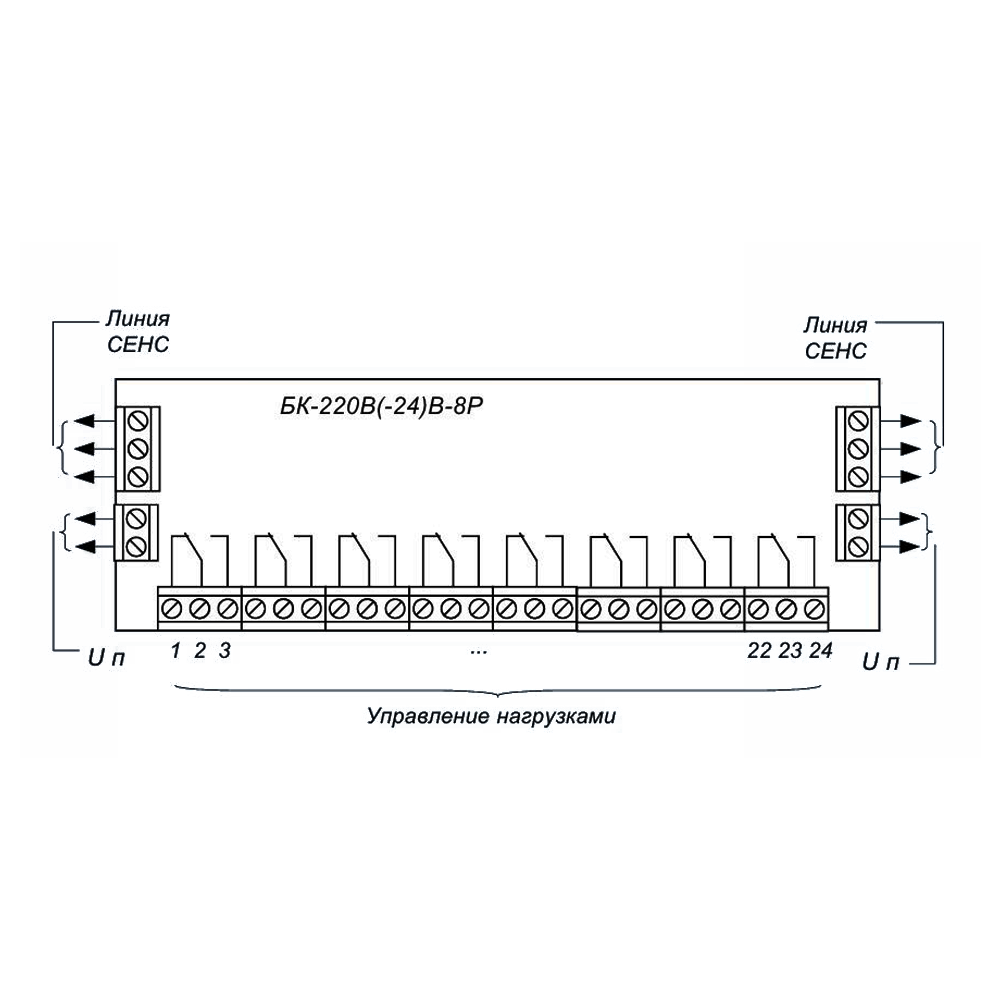

БК-220В-8Р |
БК-24В-8Р |
|
|

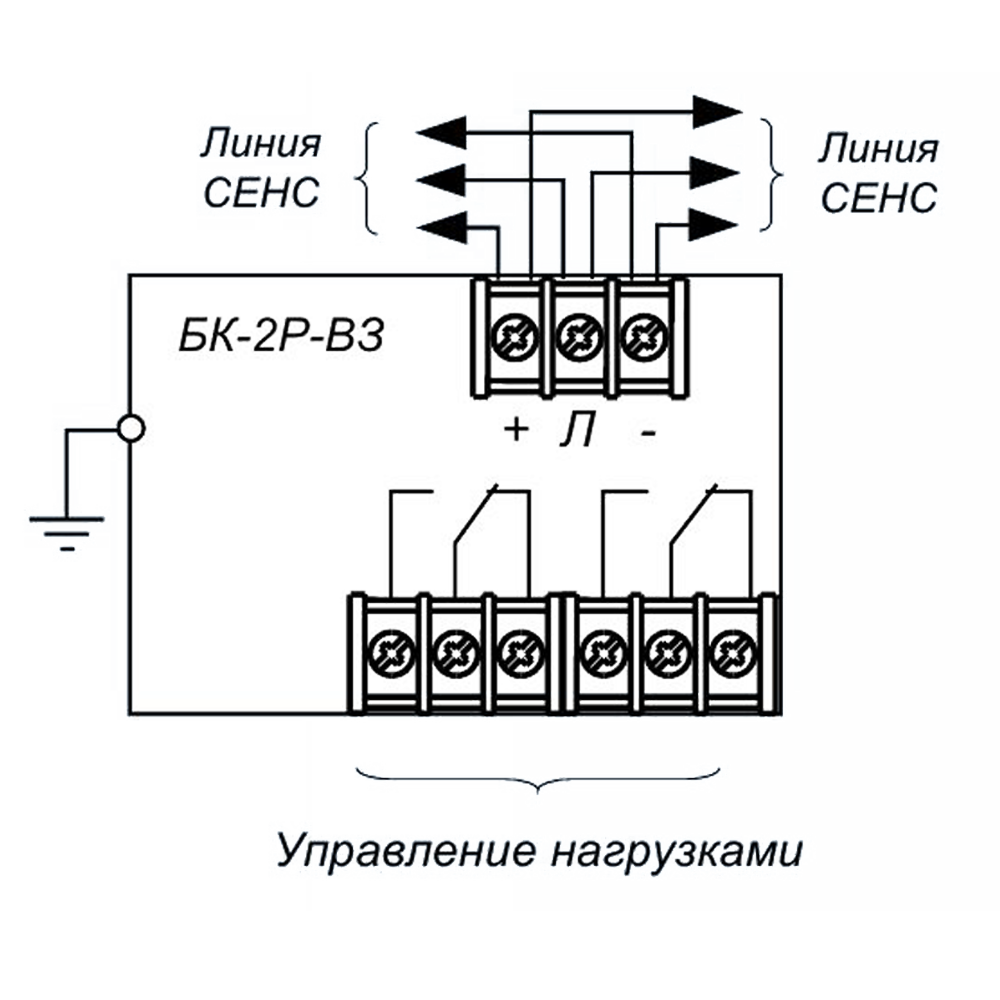

БК-2Р-ВЗ |
БК-220В-5Р-ВЗ |
БК-12(24)В-5Р-В3 |
БК-220В-8Р-ВЗ |
БК-24В-8Р-ВЗ |
||
|
Количество реле |
2 |
5 |
8 |
|||
|
Напряжение питания, В |
6...15 (линия СЕНС) |
-220 В ±10%, 50 ±3 Гц |
12...16 (20...28) |
-220 В ±10%, 50 ±3 Гц |
10...40 |
|
|
Мощность потребляемая, Вт, не более |
0,36 |
1 |
1,3 (2,4) |
1,5 |
1,5 |
|
|
Ток потребляемый при Uпит = 9 В, мА, не более |
40 |
- |
- |
- |
- |
|
|
Нагрузочные параметры контактов реле |
<250 В, 6 А |
|||||
|
Материал корпуса |
БК-... |
ударопрочный полистирол |
||||
|
БК-...-ВЗ |
сталь 09Г2С |
алюминиевый сплав |
||||
|
Маркировка взрывозащиты |
БК-... |
- |
||||
|
БК-...-ВЗ |
1ExdllBT4 |
|||||
|
Диапазон температур окружающей среды, °С |
БК-... |
-30 ... 50 |
5 ... 50 |
|||
|
БК-...-ВЗ |
-50...60 |
|||||
|
Климатическое исполнение по ГОСТ 15150 |
БК-... |
УЗ |
- |
|||
|
БК-...-ВЗ |
УХЛ1 |
|||||
|
Степень защиты от воды и пыли по ГОСТ 14254 |
БК-... |
- |
IP66 |
|||
|
БК-...-ВЗ |
IP66 |
|||||
|
Габаритные размеры, мм |
БК-... |
70,4x90x17,5 |
132x97x57 |
165x97x57 |
||
|
БК-...-ВЗ |
124x123x114 |
220x177x85 |
274x168x66 |
|||
|
Средний срок службы, лет, не менее |
10 |
|||||
Скачать документацию
