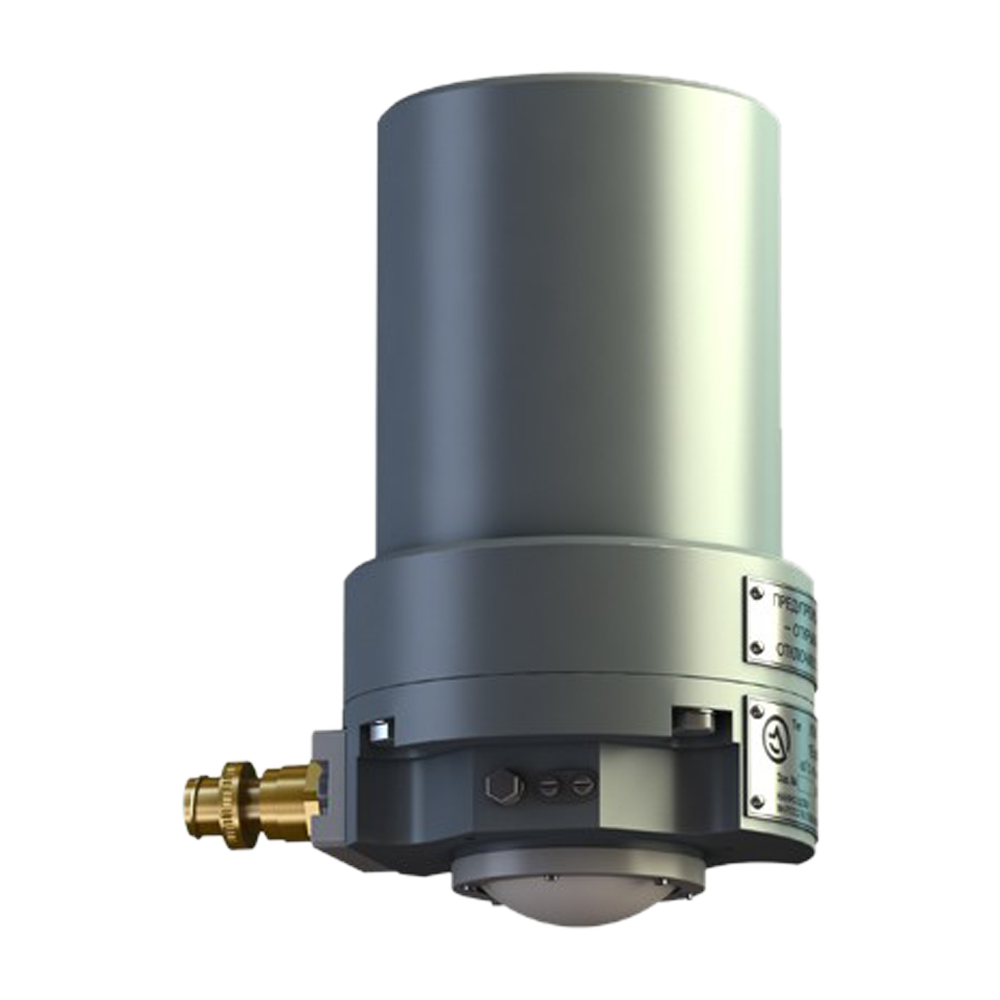

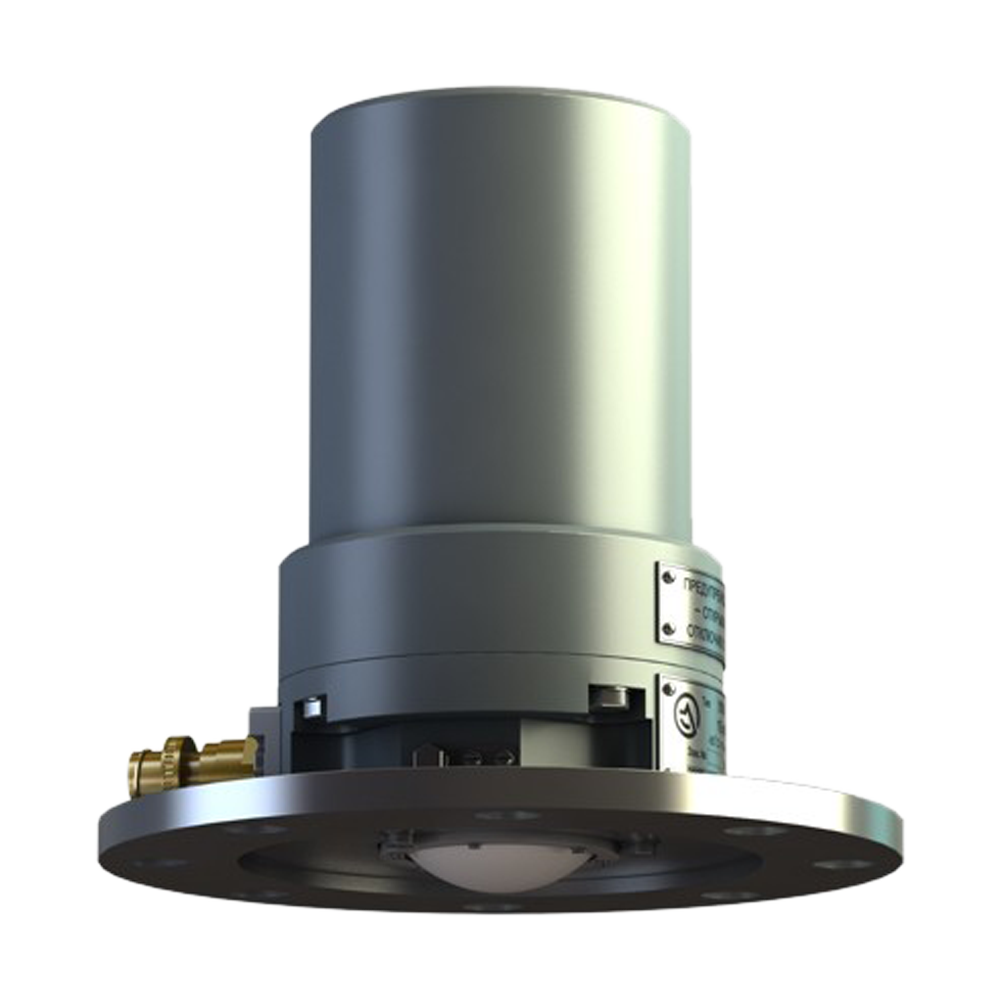

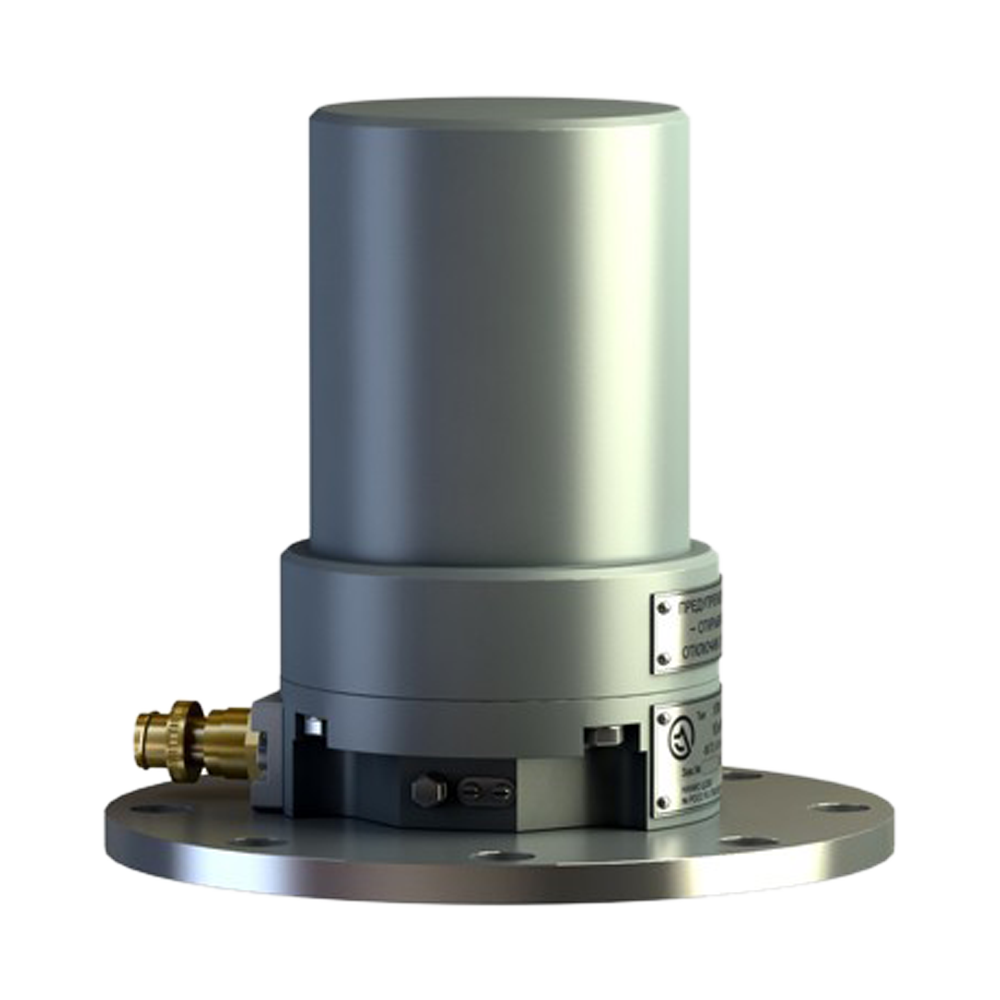

УЛМ-11 уровнемеры радарные бесконтактные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Радиолокационный радарный

Тип контролируемой среды: Вязкая, Жидкая, Сыпучая

Маркировка взрывозащиты: 1ExdIIBT6

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Бесконтактные радарные уровнемеры УЛМ-11 предназначены для измерения уровня жидких, вязких и сыпучих продуктов (нефть и нефтепродукты, сжиженный газ, битум, различные смолы и пасты, спирт, клеи, зерно, уголь, полимеры, различные жидкие и сыпучие компоненты химической промышленности и прочее) в направляющих трубах и закрытых резервуарах.

Преимущества уровнемеров УЛМ-11:

Отсутствие контакта с продуктом – не требует обслуживания .
Высокая точность измерения.
Узкий измерительный луч – удобство при монтаже.
Защищенная обогреваемая антенна – защита от выпадения конденсата.
Отсутствие дополнительной температурной погрешности.

Работа радиолокационного радарного уровнемера УЛМ-11 основана на принципе радиолокации в миллиметровом диапазоне радиоволн. Частотно-модулированный сигнал излучается антенной датчика уровнемера, отражается от поверхности продукта и вновь попадает в антенну уровнемера.

По времени задержки принятого сигнала относительно излученного микропроцессорная система обработки сигнала определяет расстояние от уровнемера до поверхности продукта и с учетом высоты резервуара – уровень продукта.

Датчики уровнемера не содержат движущиеся части и не контактируют с продуктом и внутренним объемом резервуара, поэтому уровнемер обладает повышенной надежностью и долговечностью.

В состав уровнемера УЛМ-11 входят следующие устройства:

Датчики уровня радиоволновые - от 1 до 255 шт.
Устройство интерфейсное - 1 шт.
Блок коммутации - количество определяется конфигурацией.
ПЭВМ - 1 шт.

Блок коммутации - клеммная коробка. Количество клеммных коробок определяется при согласовании конкретной конфигурации уровнемера.

Технические характеристики

Диапазоны измерений	0,6...30 м
Основная погрешность	Максимальная погрешность измерения уровня ±1мм (абсолютная)
Выходные сигналы	RS485, Токовый 4-20 мА
Температура контролируемой среды	Не ограничена
Материалы изготовления	Нержавеющая сталь, фторопласт-4 (PTFE)
Исполнение по степени защиты	IP65
Питание	=24 В, ~220 В

Варианты исполнений

Опционально уровнемер УЛМ-11 может поставляться в исполнении для низкотемпературного применения от -60°С.

Скачать документацию

УЛМ (УЛМ-11, УЛМ-11А1, УЛМ-11А2) уровнемеры. Руководство по эксплуатации.

УЛМ4.01.000, УЛМ4.01.000-01, УЛМ4.01.000-02 радиолокационные бесконтактные датчики. Руководство по эксплуатации.
