УСК-ТЛ уровнемеры скважинные тросовые с лотом-хлопушкой

Скачать PDF

Тип: Переносной

Режим работы: Периодические замеры

Принцип действия: Визуальный

Тип контролируемой среды: Жидкая

Маркировка взрывозащиты: Нет

Цена (без учета НДС): 14 040,00 - 31 147,20 руб.

Описание

Уровнемеры тросовые лотовые (уровнемеры-хлопушки) УСК-ТЛ предназначены для измерения глубины скважины и залегания уровня воды в наблюдательных гидрогеологических, эксплуатационных и других скважинах, а также в колодцах, путём опускания в скважину лота-хлопушки на мерном тросе.

Принцип работы тросовых уровнемеров УСК-ТЛ с лотом-хлопушкой

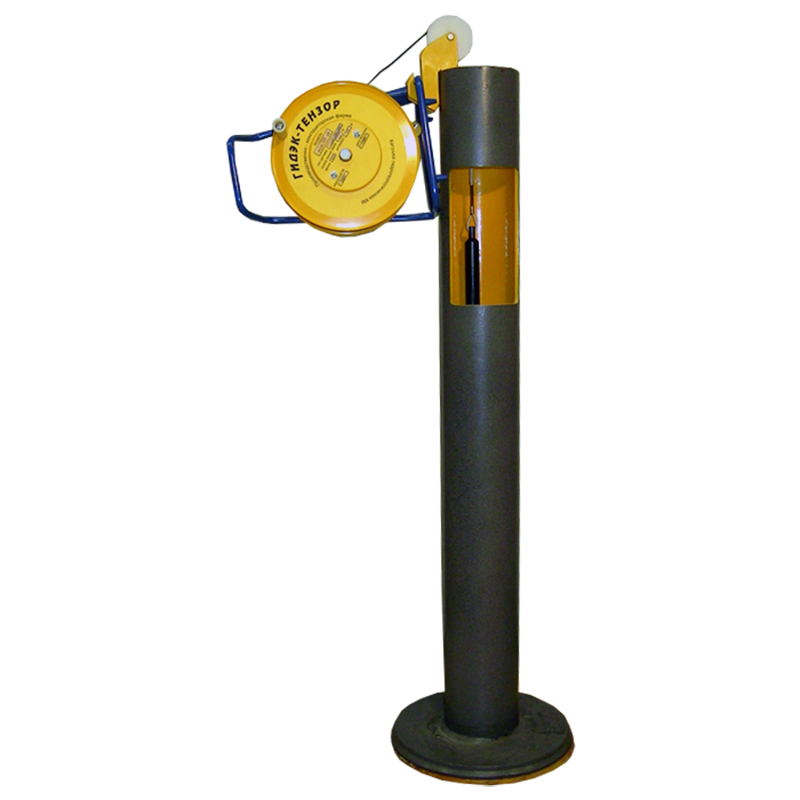

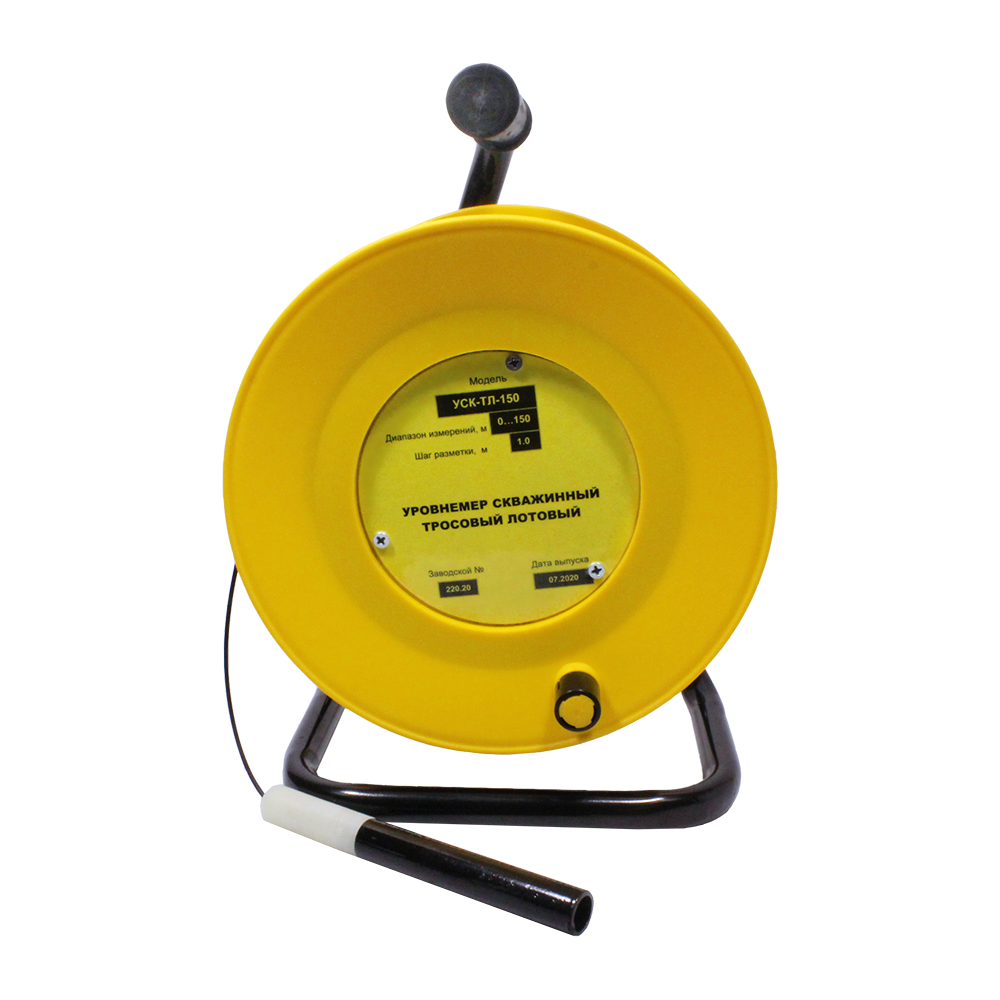

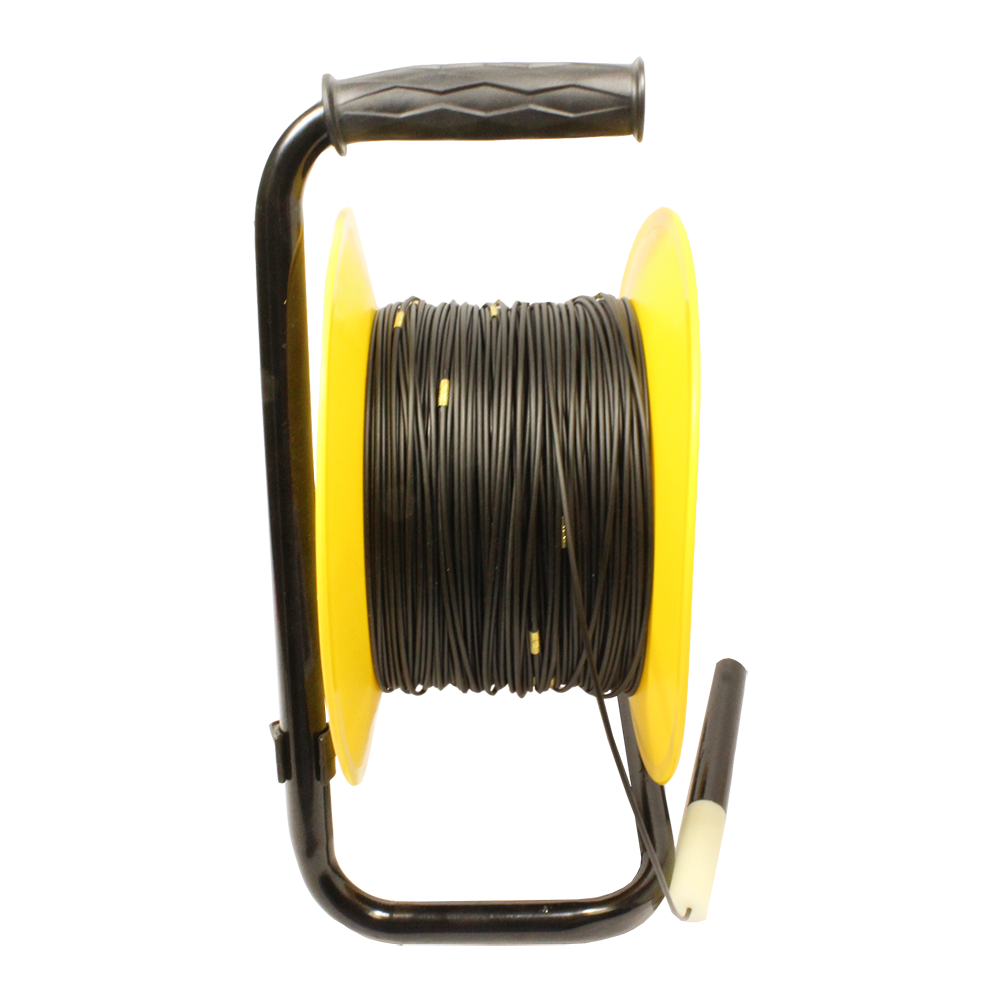

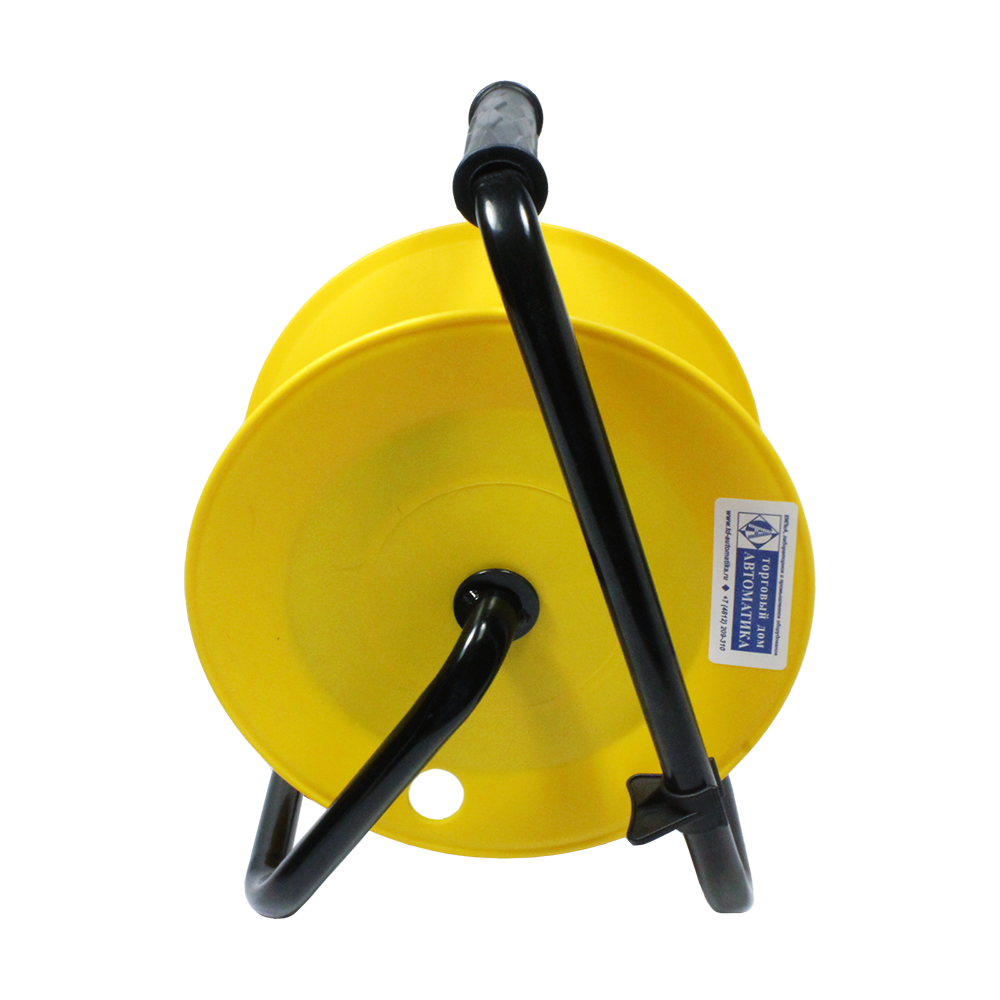

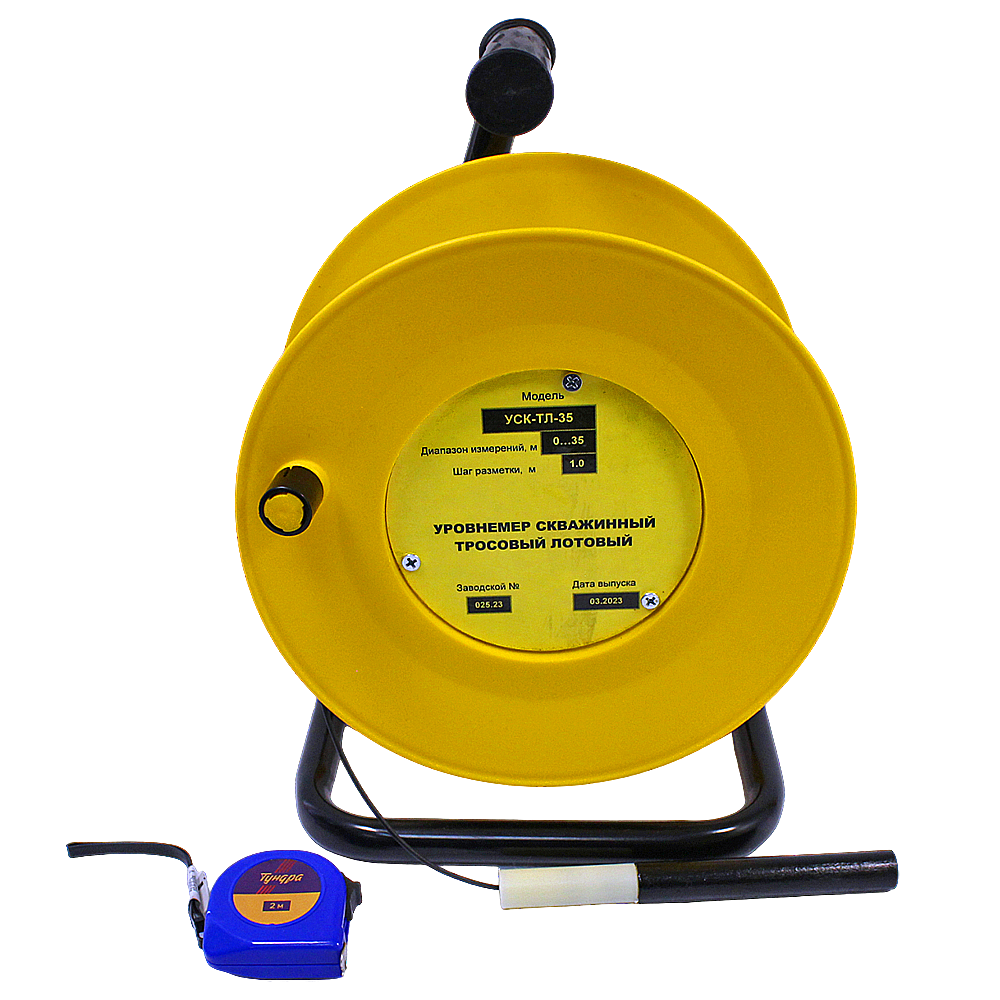

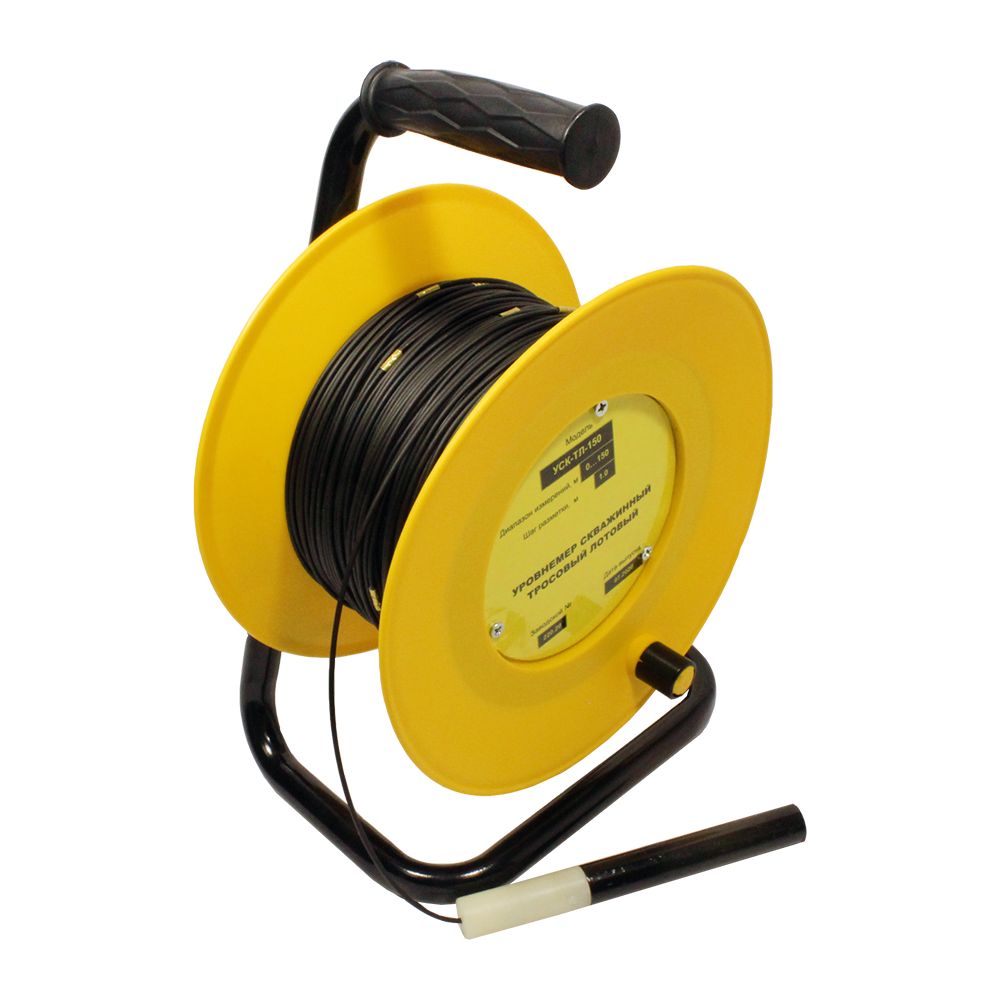

Лотовые уровнемеры могут применяться на любых обсадных трубах, а также при их отсутствии. УСК-ТЛ представляет собой катушку с геофизическим тросом, на конце которого закреплен лот-хлопушка. На трос нанесены латунные метки (стандартный интервал меток - 1 метр). Лотовый уровнемер не имеет электрических схем, и не требует источника питания.

С помощью зацепов катушка уровнемера устанавливается на краю обсадной трубы. Для осуществления замеров геофизический трос с лотом опускают в устье скважины. При плавном вращении катушки, необходимо дождаться удара хлопушки о поверхность воды. Опуская - поднимая лот, по звуку хлопка зафиксировать положение уровня воды. Отсчёт глубины снимается по последней метке над краем обсадной трубы. Для уточнения измерения между интервальными метками используется измерительная рулетка. Полная глубина скважины определяется по моменту касания лотом забоя (дна) скважины, который фиксируется по ослаблению натяжения троса.

Технические характеристики

Диапазоны измерений 0…150 м
Основная погрешность ≤±3 см
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Габариты Катушка с мерным тросом: 170х195х280 мм
Лот-хлопушка: Ø25х150 мм
Вес Катушка с мерным тросом: 3,0 кг
Лот-хлопушка: 0,3 кг

Структура обозначения, пример заказа

УСК-ТЛ
50

Длина мерного троса в метрах

Наименование модели

Варианты исполнений

  • УСК-ТЛ-20, диапазон измерений 0...20 м
  • УСК-ТЛ-35, диапазон измерений 0...35 м
  • УСК-ТЛ-50, диапазон измерений 0...50 м
  • УСК-ТЛ-100, диапазон измерений 0...100 м
  • УСК-ТЛ-150, диапазон измерений 0...150 м
  • УСК-ТЛ-200, диапазон измерений 0...200 м
  • УСК-ТЛ-250, диапазон измерений 0...250 м
  • УСК-ТЛ-300, диапазон измерений 0...300 м

Стандартный комплект поставки

  • Катушка.
  • Мерный геофизический трос, маркированный метками из латуни через 1 м или по заявке Заказчика.
  • Лот-хлопушка.
  • Руководство по эксплуатации.
  • Паспорт.
