ВК1700 уровнемеры многоканальные

Скачать PDF

Тип: Стационарный/Многоканальный

Режим работы: Непрерывное слежение

Принцип действия: Поплавковый магнитострикционный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 1ExibIIAT6

Цена (без учета НДС): По запросу руб.

Описание

Поплавковый магнитострикционный уровнемер ВК1700 предназначен для автоматического дистанционного непрерывного измерения уровня жидкости в технологическом аппарате и отображения результата измерения на цифровом дисплее, а также выдачи аналогового токового сигнала в систему управления.

Многоканальный уровнемер ВК1700 также осуществляет контроль верхнего и нижнего предельных уровней. При достижении предельных контролируемых уровней срабатывает звуковая сигнализация и срабатывают два реле max1, max2 верхнего и одно реле min нижнего уровней. Приборы имеют интерфейсный выход RS485 с протоколом MODBUS RTU. Уровнемер отображает объем контролируемой жидкости по данным градировочной таблицы резервуара, которая вносится в память уровнемера пользователем. Значения объема имеют ненормированную точность.

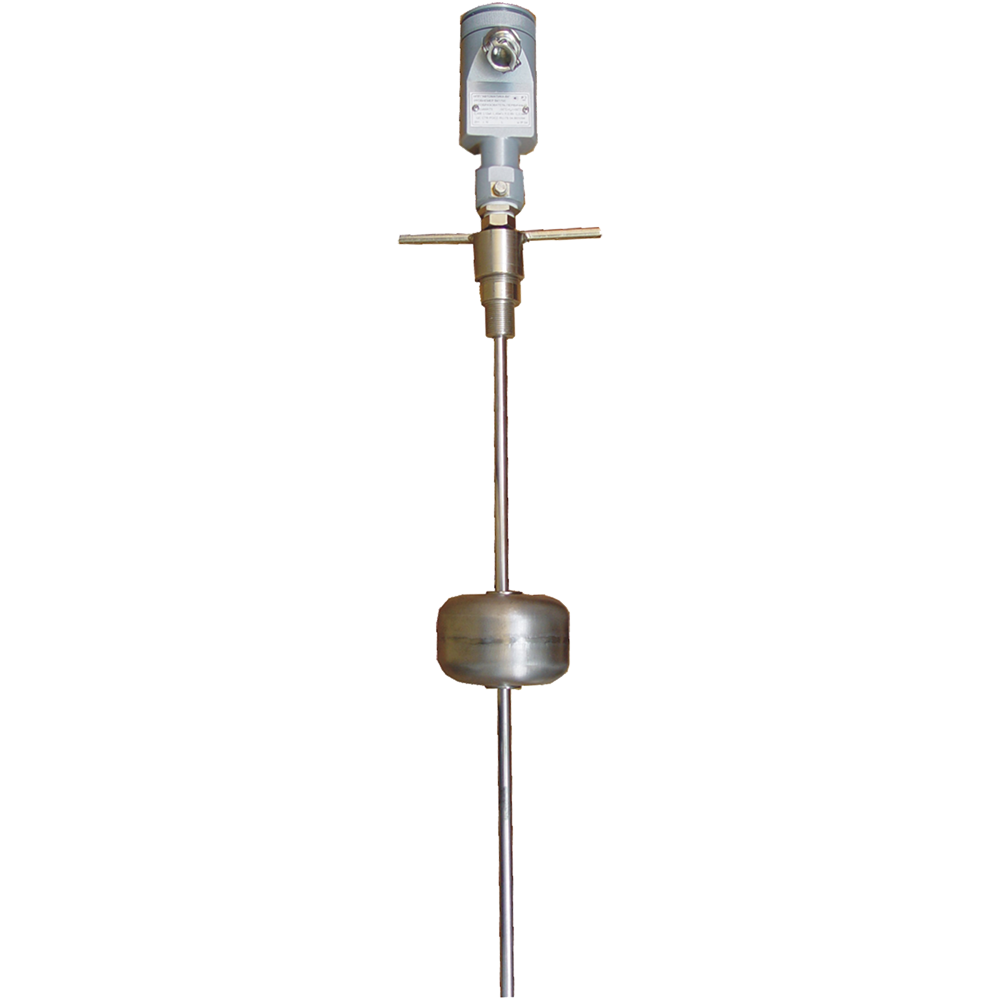

Конструкция многоканального уровнемера ВК1700: состоит из первичного преобразователя, в дальнейшем датчика, и вторичного преобразователя, в дальнейшем измерителя. Датчик устанавливается на технологическом аппарате (емкости), измеритель - в щит управления. Датчик и измеритель соединены между собой двухпроводной линией связи (кабель типа РК75). Допускается применение другого кабеля РК50, витая пара с погонной емкостью не более 150 пФ/м.

Технические характеристики

Диапазоны измерений Межфазовый уровнемер - 1...17 м; Остальные исполнения - 0,2...17 м
Основная погрешность ±10 мм
Выходные сигналы RS485, Релейный, Токовый 0-5 мА, Токовый 0-20 мА, Токовый 4-20 мА
Температура контролируемой среды -55...+75°С
Давление контролируемой среды Стандартные исполнения - 0,15 МПА; С охранным корпусом и поплавком d=144 мм - 1,6 МПа; С охранным корпусом и поплавком d=108 мм - 2,0 МПа
Климатическое исполнение (диапазон рабочих температур) УХЛ2, УХЛ3.1
Исполнение по степени защиты IP20, IP56
Питание =24 В
Габариты Первичный преоб.: 144х144х(670+Н) мм, где Н - диапазон измерения.

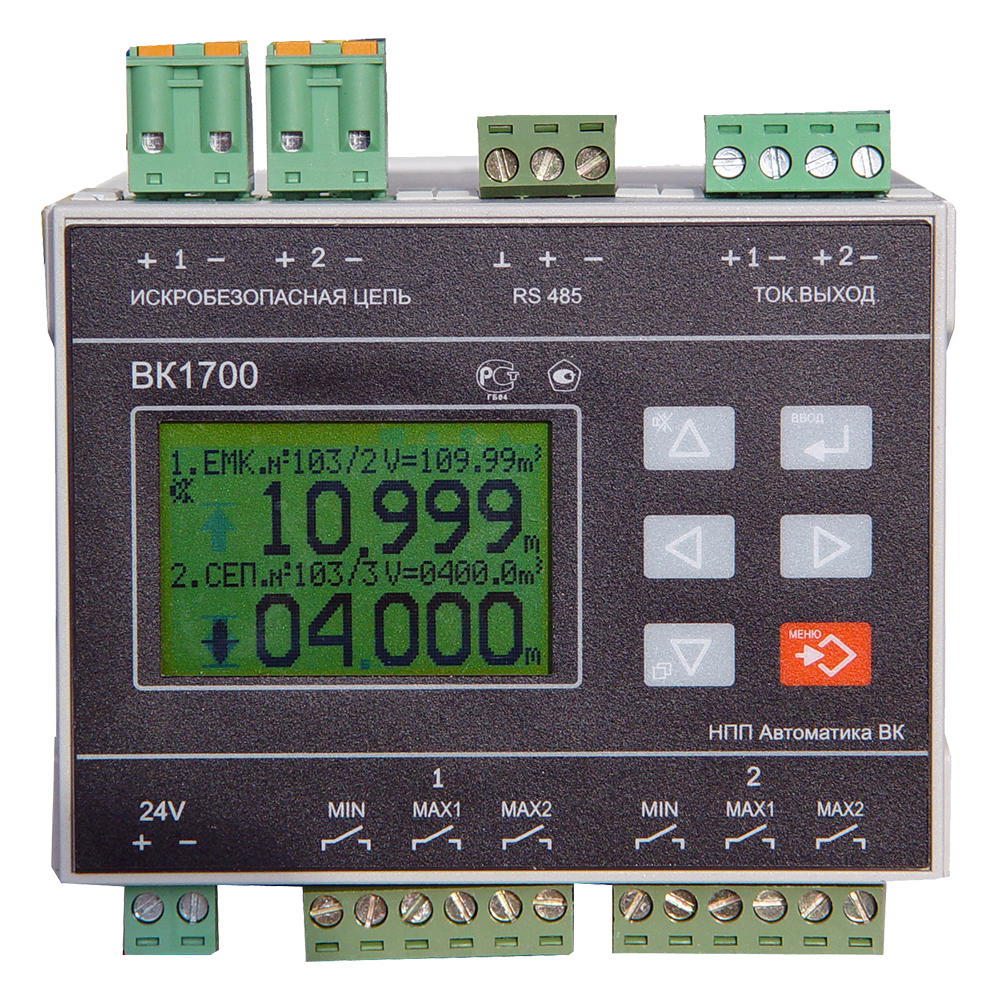

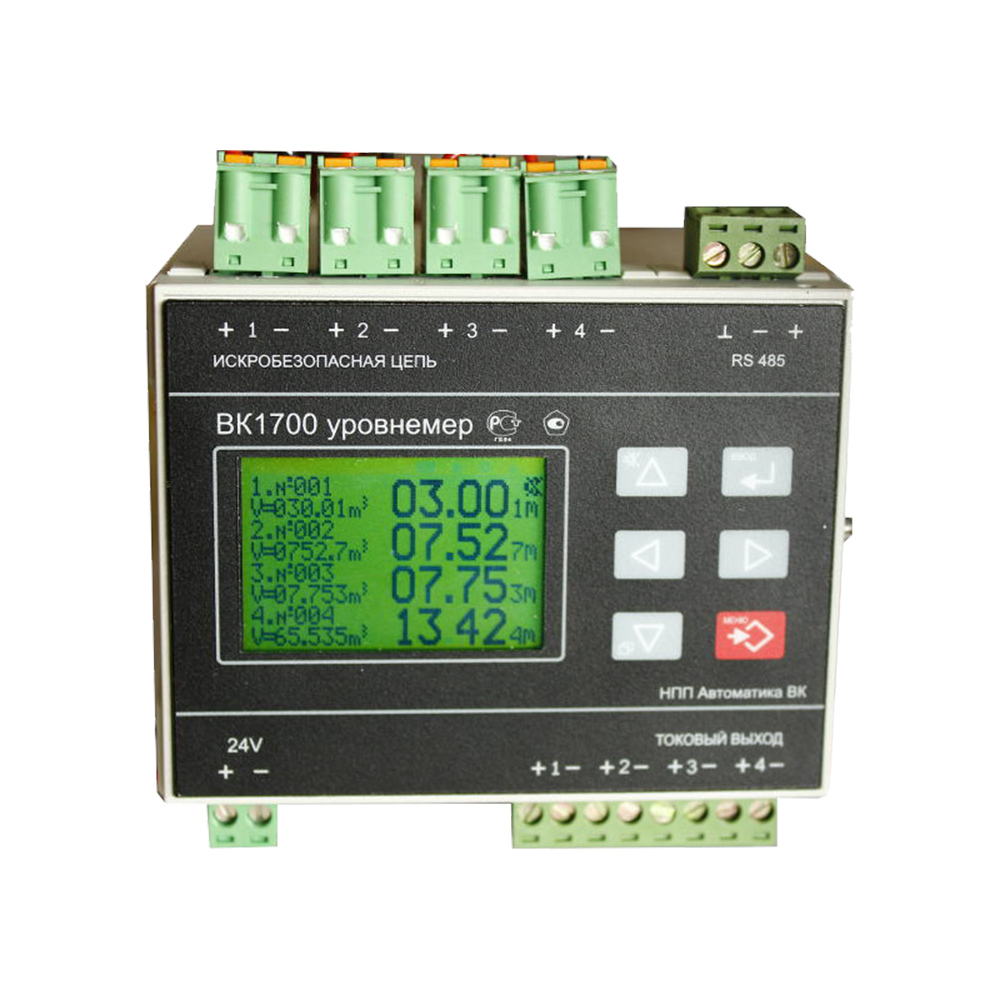

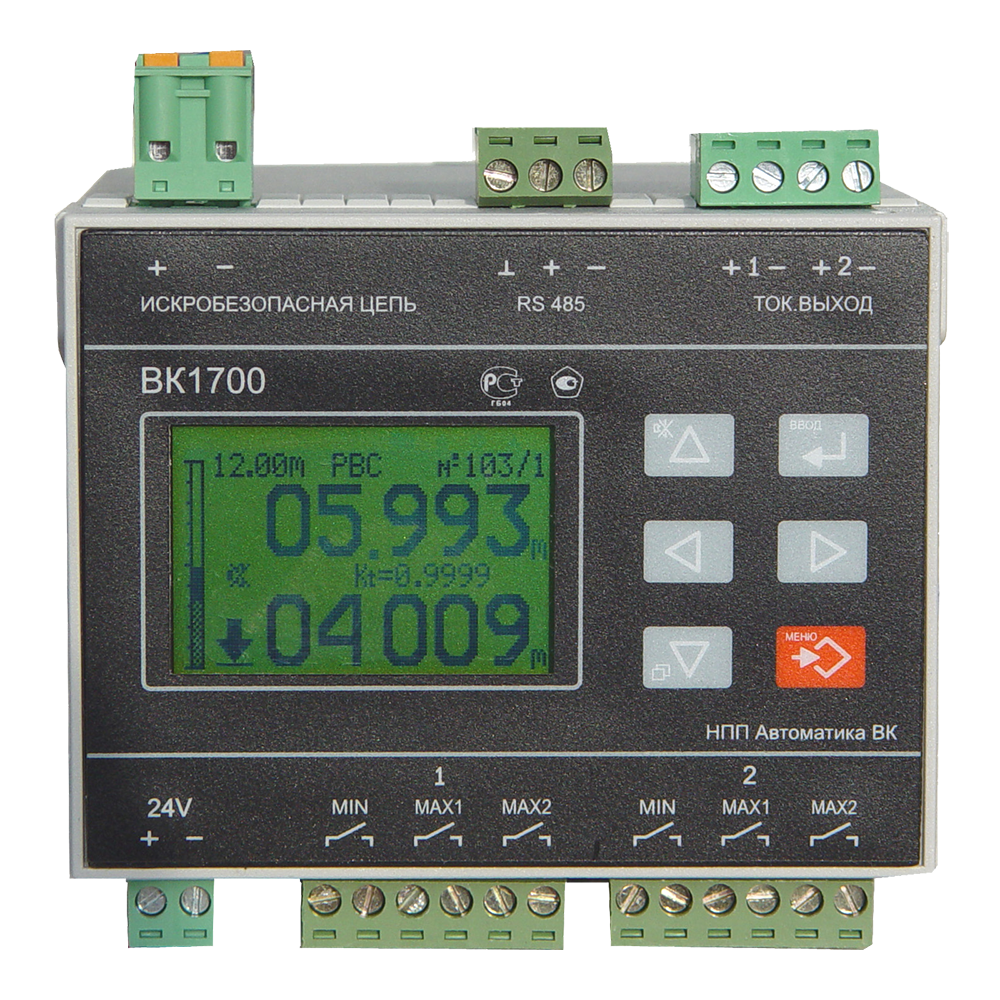

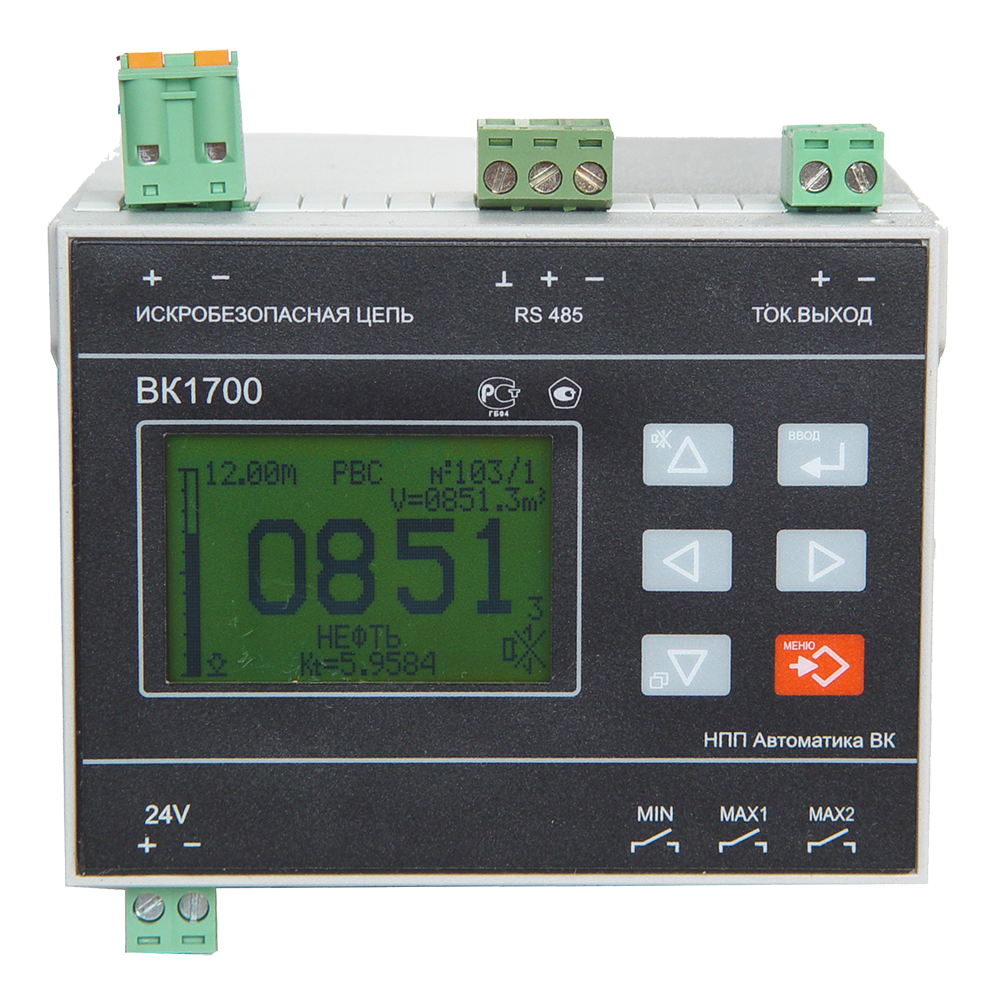

Вторичный преобр.: (типоразмер 0) - 110x125x50 мм; для крепления на DIN-рейку - 75х100х110 мм; восьмиканального (четырехканального) уровнемера - 149х164х60 мм

Вес Первичный преоб.: 9,3 кг.

Вторичный преобр.: (типоразмер 0) – 0,6 кг; для крепления на DIN-рейку – 0,5 кг; восьмиканального (четырехканального) уровнемера – 1,1 кг

Структура обозначения, пример заказа

ВК1700
DIN
Двухканальный
4
Жесткий

Тип датчика

Габаритная длина 4 м

Тип исполнения

Прибор для установки на DIN-рейку

Наименование модели

Варианты исполнений

  • Одноканальный уровнемер. Предназначен для измерения одного уровня и имеет в своем составе один первичный преобразователь с одним поплавком и вторичный преобразователь.
  • Двухуровневый (межфазовый) уровнемер. Предназначен для измерения одновременно двух уровней и имеет в своем составе один первичный преобразователь с двумя поплавками с разными удельными весами и вторичный преобразователь.
  • Двухканальный уровнемер. Предназначен для измерения двух различных уровней одновременно и имеет в своем составе два первичных преобразователя с одним поплавком каждый, а также вторичный преобразователь.
  • Четырехканальный уровнемер. Предназначен для измерения до четырех различных уровней одновременно и имеет в своем составе четыре первичных преобразователя с одним поплавком каждый, а также вторичный преобразователь.
  • Восьмиканальный уровнемер. Предназначен для измерения до восьми различных уровней одновременно и имеет в своем составе восемь первичных преобразователей с одним поплавком каждый, а также вторичный преобразователь.

Вторичный преобразователь одноканального, двухуровневого, двухканального и четырехканального уровнемеров изготавливается в двух конструктивных исполнениях:

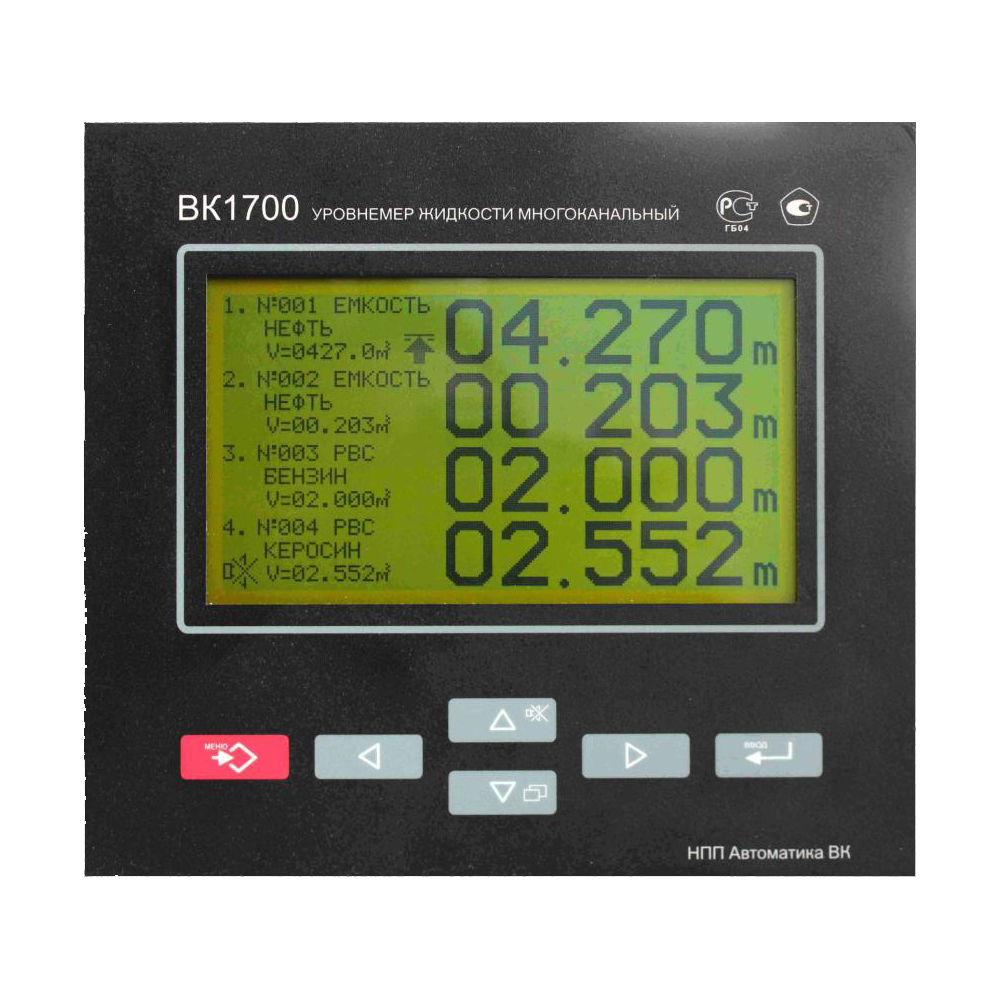

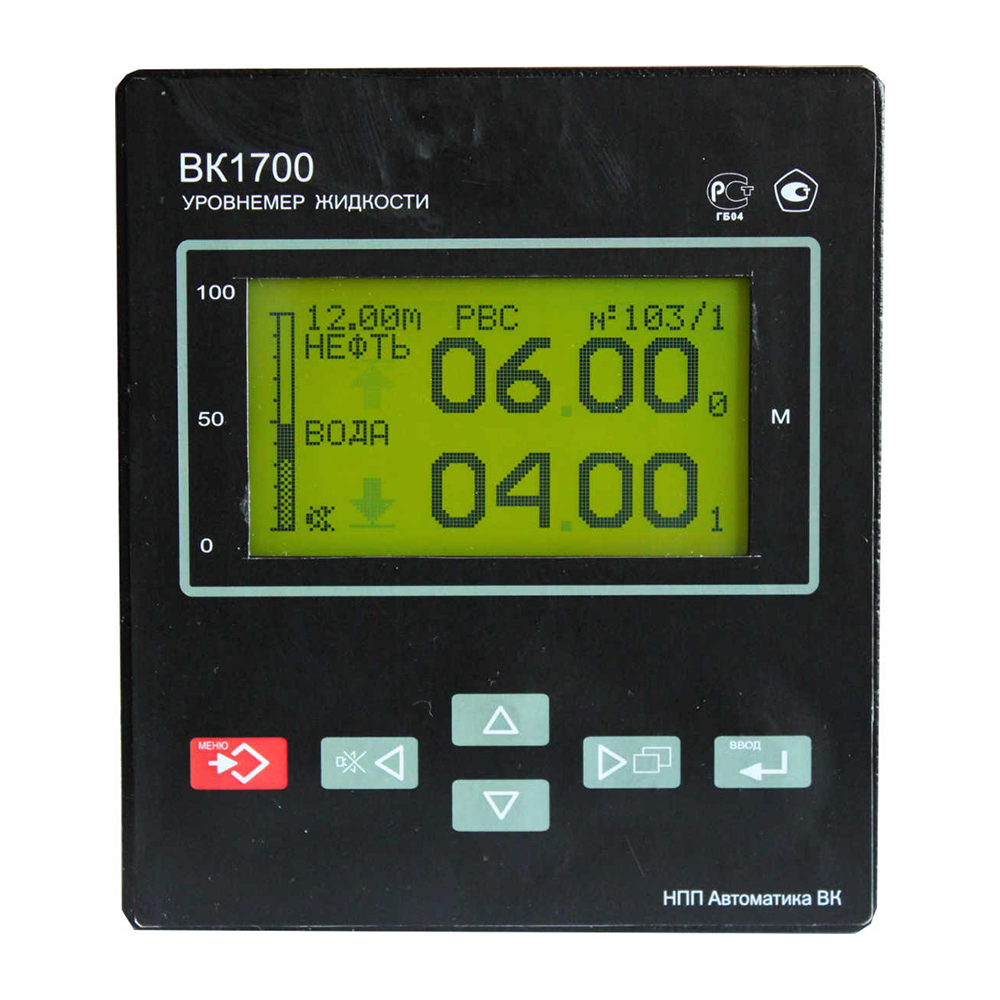

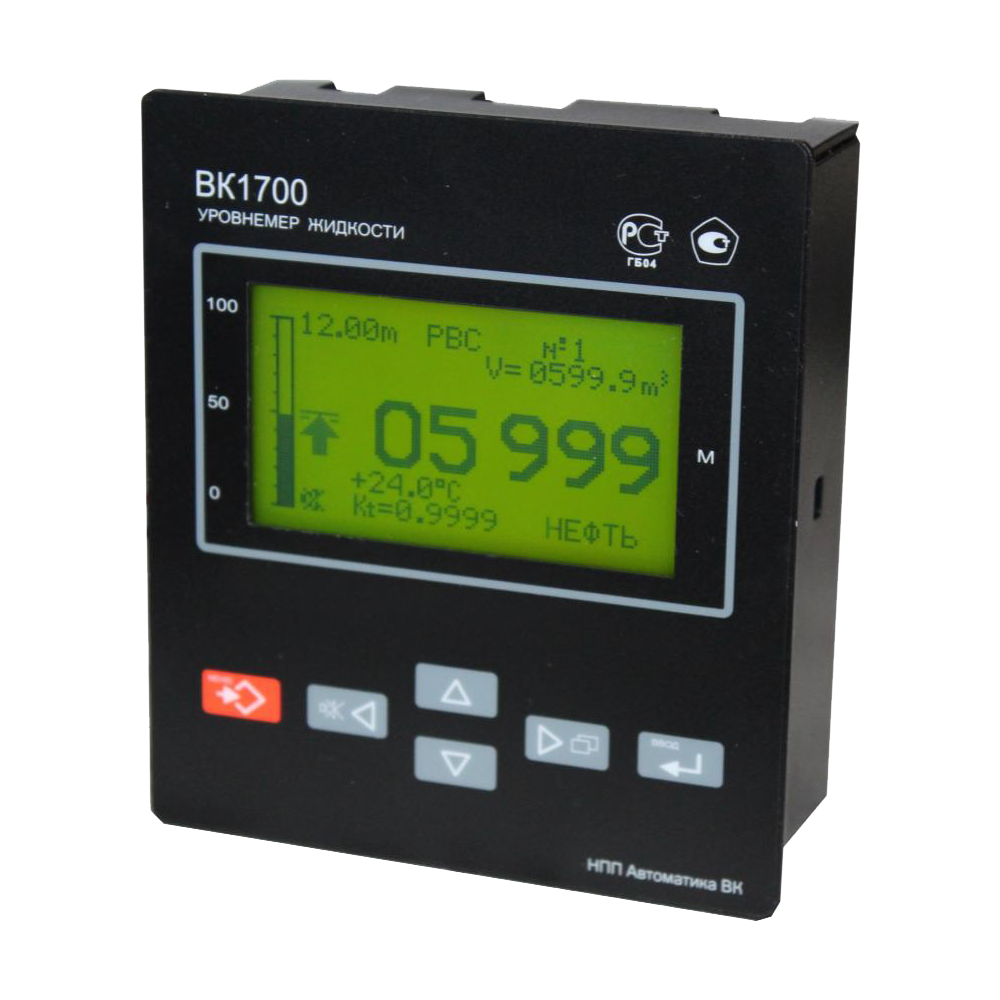

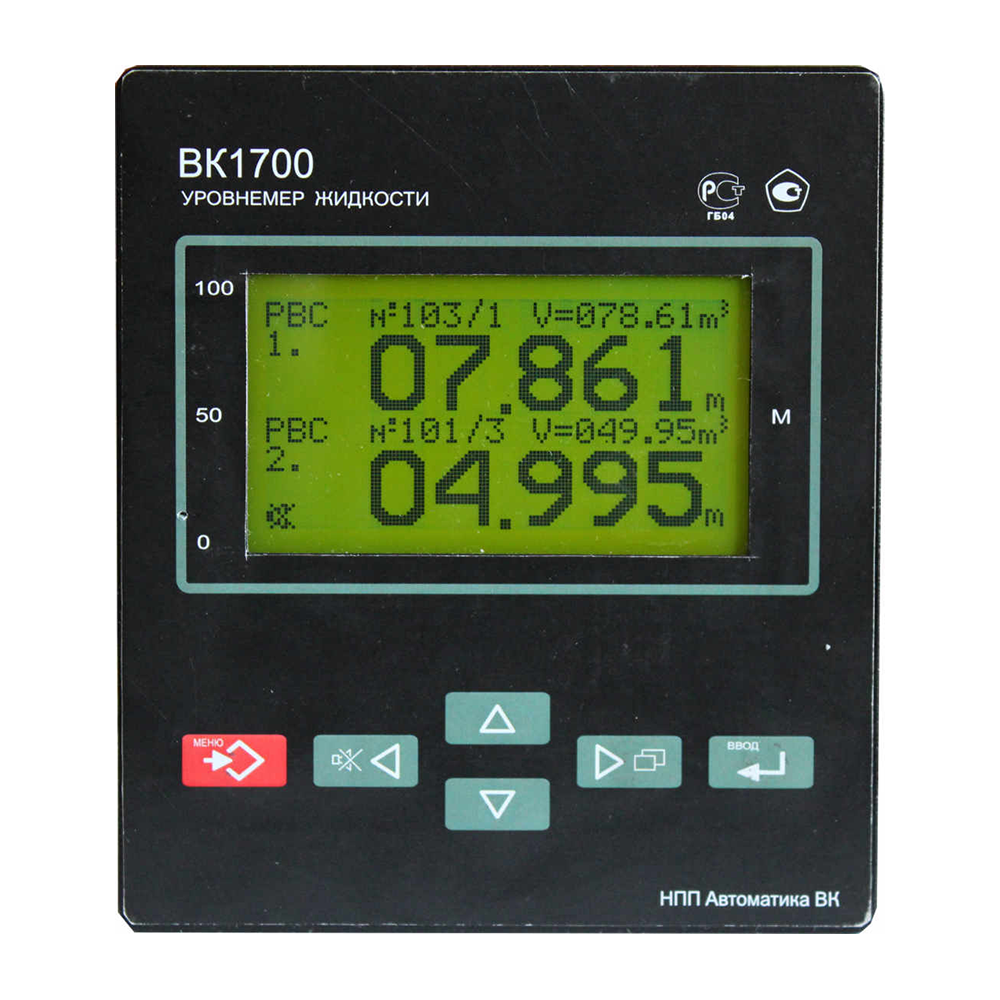

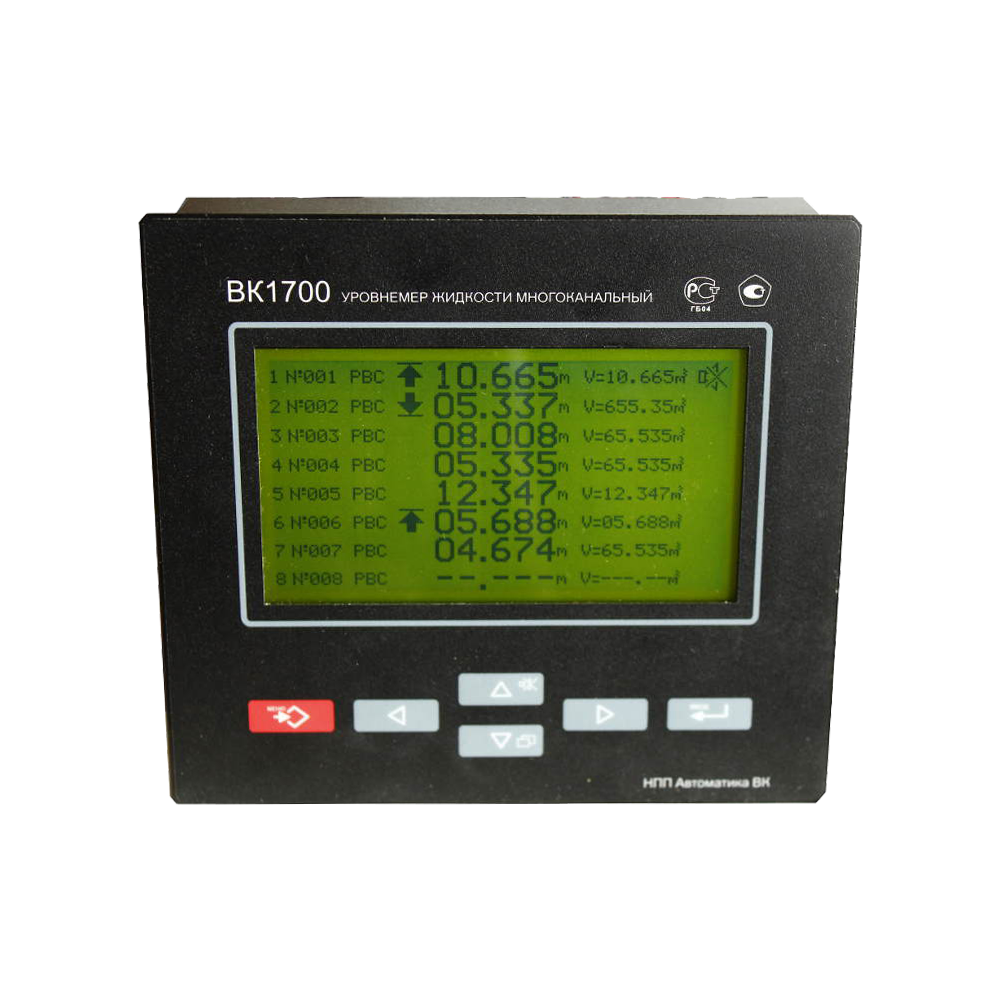

  • Щитовое. Изготавливаются в двух типоразмерах корпуса - типоразмер 0 и типоразмер восьмиканального (четырехканального) уровнемера.
  • Для крепления на DIN-рейку.

Датчики уровнемера ВК1700 имеют два вида:

  • Гибкий фторопластовый длиной до 17 метров.
  • Жесткий (труба из нержавеющей стали) длиной до 5 метров.

Стандартный комплект поставки

  • Первичный преобразователь ( по заказу до 8 шт.).
  • Вторичный преобразователь.
  • Блок питания MDR-20-24 (8-канальный DR-4524).
  • Руководство эксплуатации.
  • Паспорт.
