РОС-501 датчики-реле уровня поплавковые

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 1ExibIIBT5, Нет

Цена (без учета НДС): По запросу руб.

Описание

Датчики-реле РОС-501 используются для контроля уровня вязких жидкостей – их плотность должна составлять не менее 0,52 г/см3. Также применяются в качестве устройств управления и автоматизации, в частности для двухпозиционного управления механизмами. Реле уровня РОС-501 предназначены для работы в стационарных и судовых условиях, а также на объектах атомной энергетики (ОАЭ).

Устройство и работа РОС-501

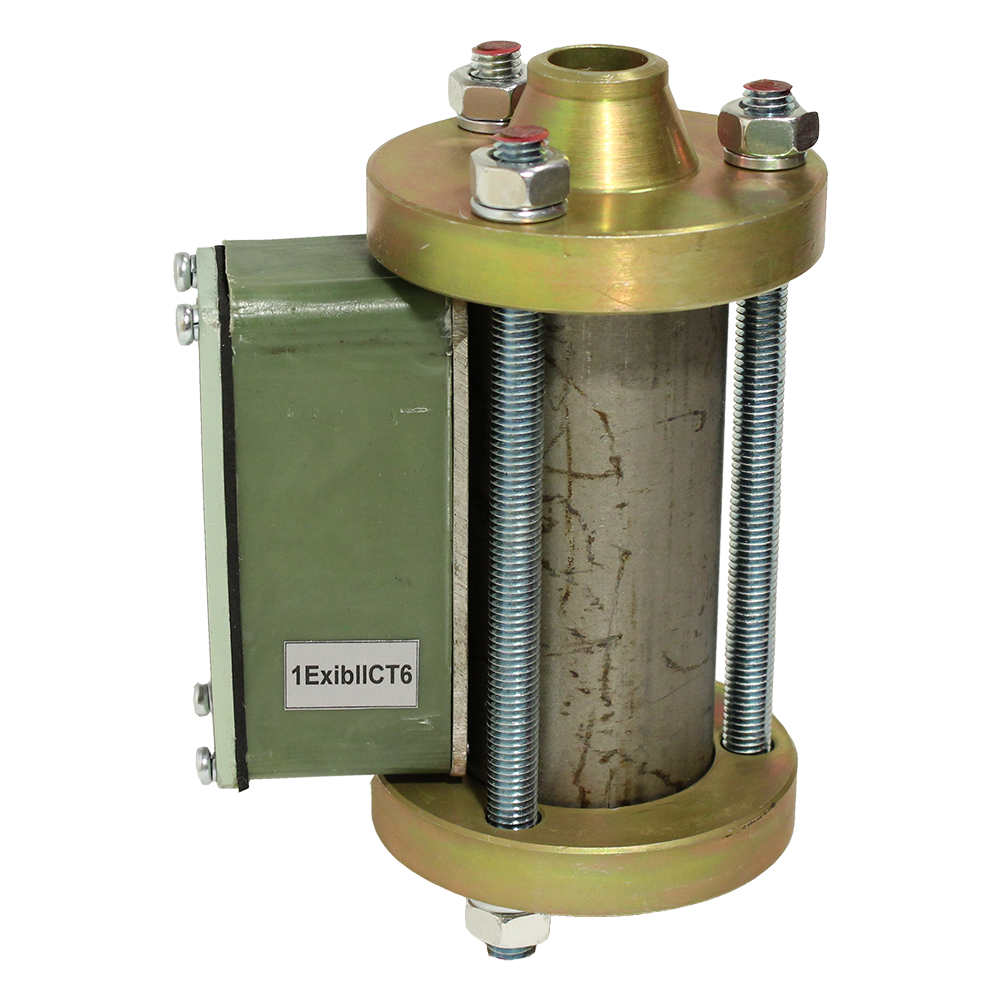

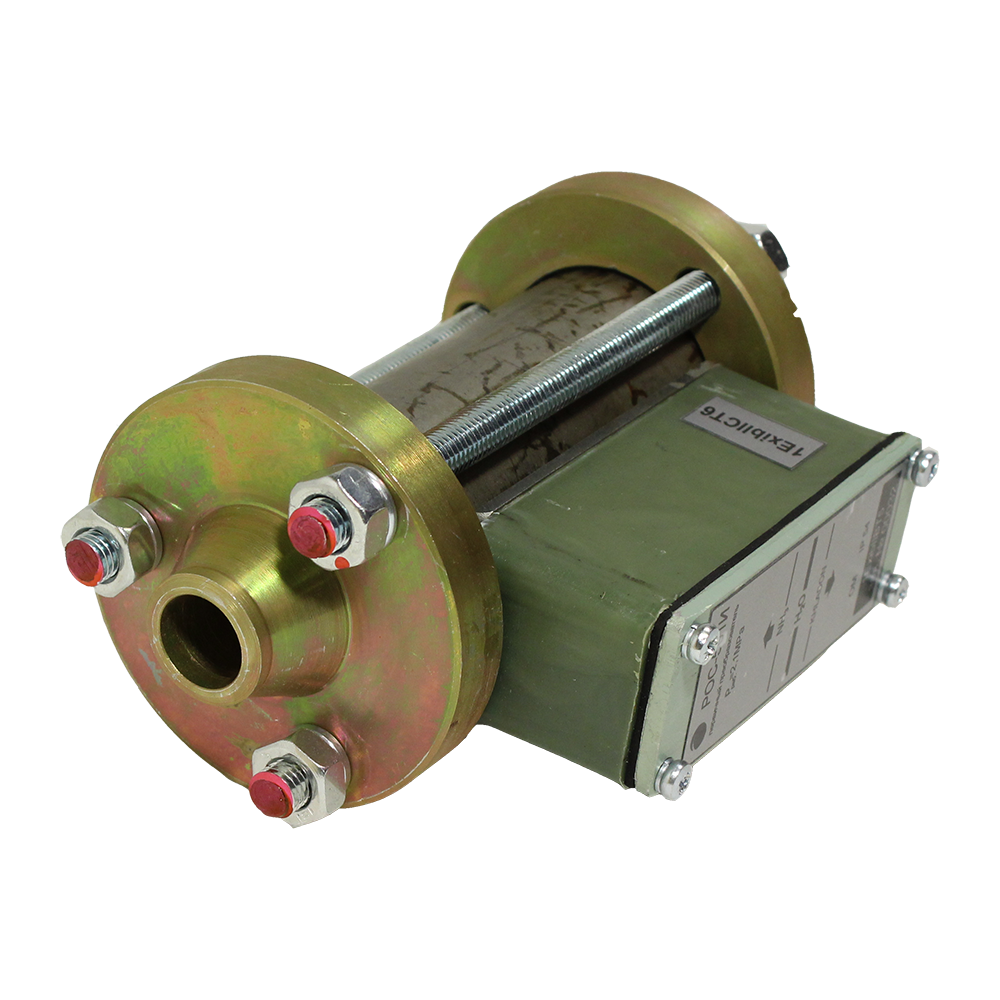

В конструкцию приборов входят первичный и передающий преобразователи. Принцип действия основан на преобразовании в электрический релейный сигнал изменения параметров катушек индуктивности вследствие перемещения поплавка при изменении уровня контролируемой среды.

Особенности РОС-501

Выпускаются в нескольких модификациях:

  • РОС-501 – общепромышленное исполнение.
  • РОС-501И - взрывозащищенное исполнение.
  • РОС-501ОМ - климатическое исполнение.
  • РОС-501А - исполнение для ОАЭ.

РОС-501ОМ отвечают требованиям Российского морского Регистра судоходства, предъявляемым к устройствам сиг­нализации, измерения и контроля для судов с не­ограниченным районом плавания.

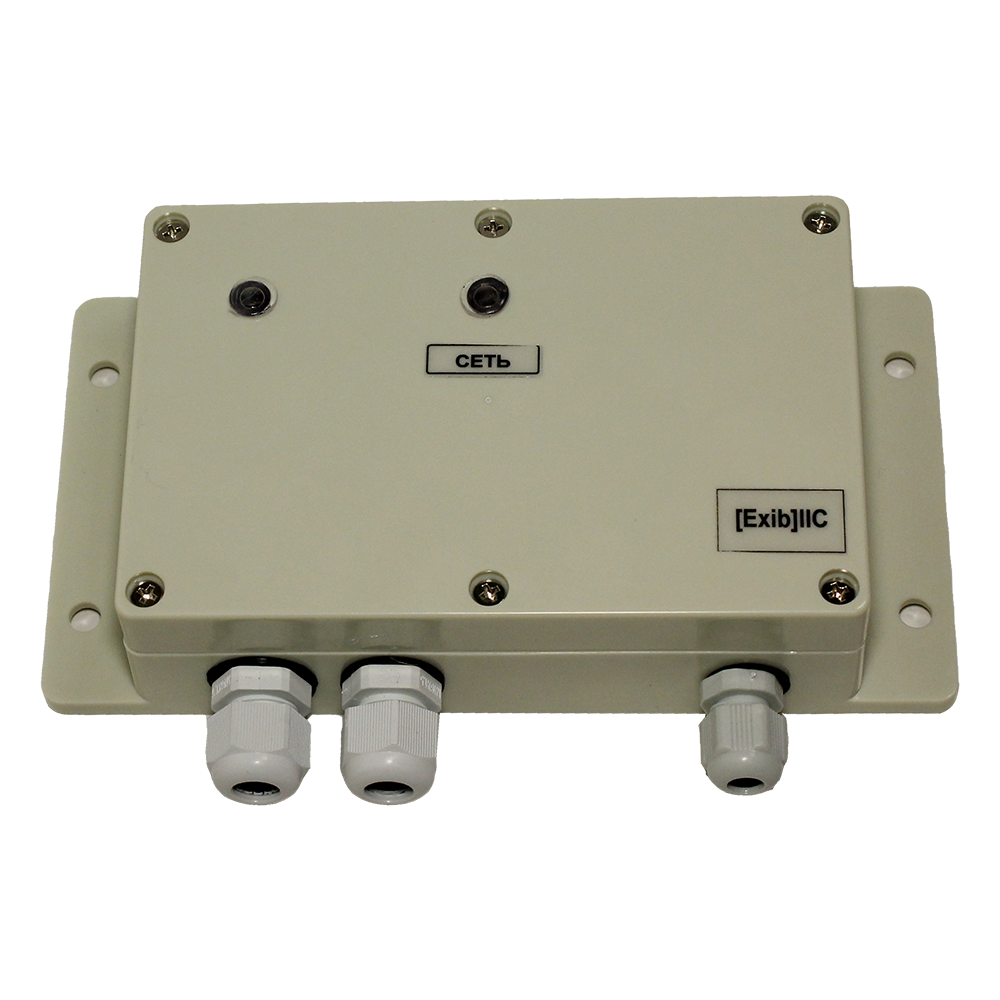

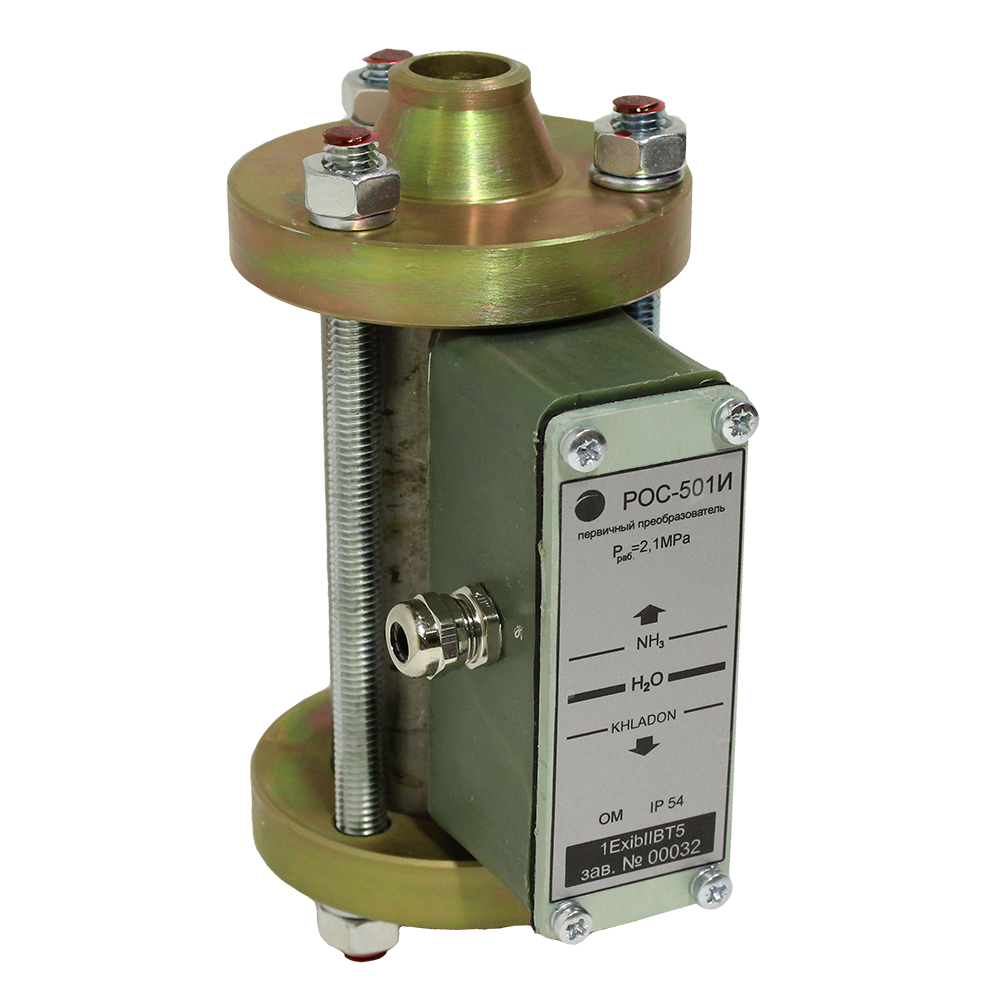

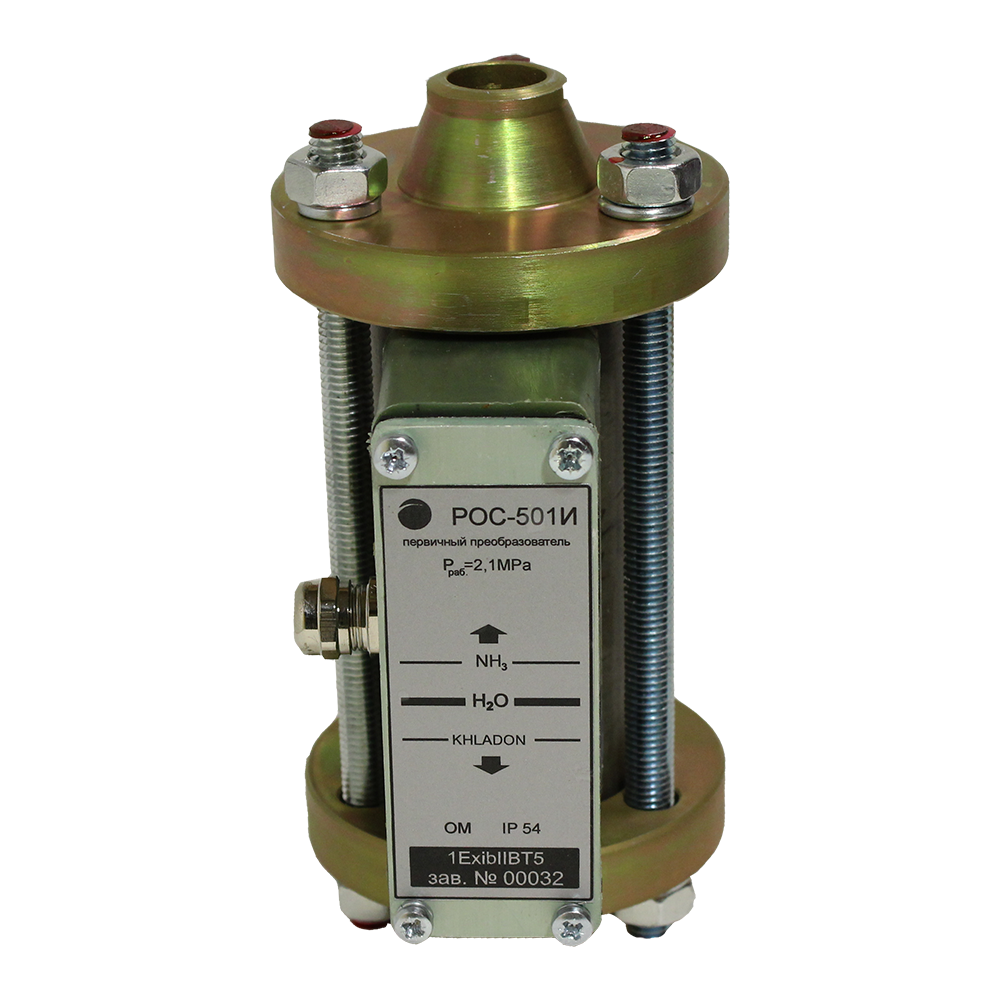

РОС-501И выпускаются в комплекте со взрывозащищенным первичным преобразователем, маркировка 1ExibIIBT5. Соответствует требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и предназначен для установки во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПУЭ. Передающий преобразователь датчиков уровня РОС-501И с выходными искробезопасными цепями уровня «ib» выполнен в соответствии с требованиями ГОСТ Р 51330.10-99, имеет маркировку «[Exib]IIB» и предназначен для установки вне взрывоопасных зон.

Датчики-реле уровня РОС-501А относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ) классам ЗН, ЗНУ, 4Н по ПНАЭ Г-1-011-97. По сейсмостойкости относятся к категории IIб по НП 031-01 и должны соответствовать требованиям ПНАЭ Г-5-006-87 и ГОСТ 17516.1.

Реле уровня серии РОС-501 являются пылеводозащищенными и виброустойчивыми устройствами. Степень защиты оболочек по ГОСТ 14254: IP54 - для исполнения УХЛ; IP56 - для первичного преобразователя исполнения ОМ; IP65 - по отдельному заказу.

Технические характеристики

Материалы изготовления Сталь 0,8КП с покрытием Ц9хр; Сталь 0,8КП с покрытием Н9.09; Сталь12Х18Н10Т; Сталь12Х18Н10Т; Сталь 0,8КП с покрытием Н9.09; Сталь12Х18Н10Т
Климатическое исполнение (диапазон рабочих температур) ОМ4, ОМ5, УХЛ4, УХЛ5
Исполнение по степени защиты IP54, IP56, IP65
Питание ~220 В
Вес Передающего преобразователя - 0,9 кг; Первичного преобразователя - 2,6 кг

Структура обозначения, пример заказа

РОС-501
И
220

Напряжение питания, 220 В

Варианты исполнения:
И - взрывозащищенное исполнение
ОМ - климатическое исполнение
А - исполнение для ОАЭ
Обозначение отсутствует - общепромышленное исполнение

Наименование модели

Варианты исполнений

Наименование

Значение

РОС-501

РОС-501И

РОС-501ОМ

РОС-501А

Дифференциал срабатывания, мм

35±15

35±25

35±15

35±15

Параметры питания:

напряжение переменного тока, В

частота, Гц



220 +10%-15%

50±2%



220 +10%-15%

50±2%



220 +10%-15%

(50, 60)±2%



220 +10%-15%

50±2%

Потребляемая мощность, ВА,не более

8

Материалы деталей первичного преобразователя, соприкасающиеся с контролируемой средой:

присоединительных фланцев

поплавка

остальных

Сталь 0,8КП с покрытием Ц9хр

Сталь 0,8КП с покрытием Н9.09

Сталь12Х18Н10Т

Сталь12Х18Н10Т

Сталь 0,8КП с покрытием Н9.09

Сталь12Х18Н10Т

Стандартный комплект поставки

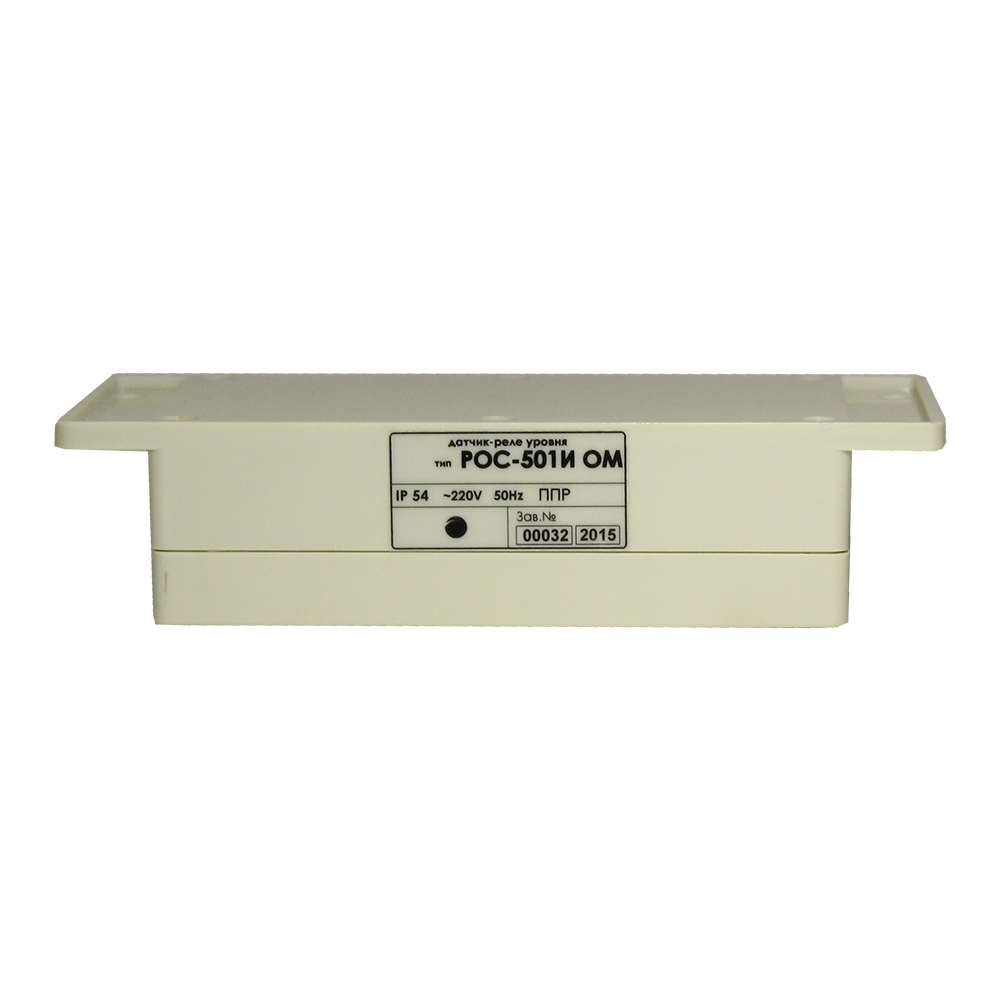

  • Передающий преобразователь (ППР).
  • Первичный преобразователь (ПП).
  • Комплект ЗИП.
  • Паспорт.
  • Руководство по эксплуатации.

Скачать документацию

РОС-501 датчики-реле уровня поплавковые. Чертежи и схемы.



Чтобы правильно подобрать датчики-реле уровня РОС-501, узнать стоимость датчиков РОС-501 или купить РОС-501, вам достаточно позвонить по телефону +7 (4812)209-311 или написать по электронной почте info@td-urovnemer.ru.
