Буйковые уровнемеры

Принцип действия буйковых уровнемеров основан на широко известном физическом явле­нии, описанном в законе Архимеда: на тело, погруженное в жидкость, действует выталкивающая сила, которая пропорциональна весу вы­тесненной телом жидкости.

Цилиндрический буёк, который изготовлен из материала, плотность которого больше плотности жидкости, является чувствительным элементом буйковых уровнемеров. Примером материала буйка может служить нержавеющая сталь.

Буек располагается в вертикальном поло­жении и должен быть частично погружен в жидкость. Длина буйка подбирается таким образом, чтобы она была при­ближена к максимальному измеряемому уровню.

По закону Архимеда вес буйка в жидкости должен изменяется пропорционально изменению уров­ня этой жидкости.

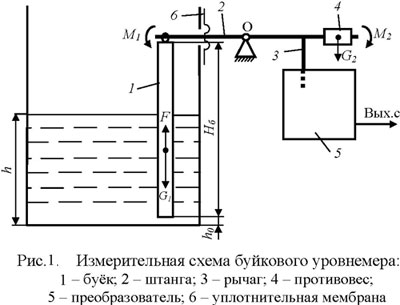

На рис. 1. приведена измерительная схема буйкового уровнемера.

Действует уровнемер следующим образом. Когда уровень жидкости в емкости меньше или равен начальному уровню h0(зона нечувствительности уровнемера), измерительная штанга (2), на которую под­вешен буек (1), находится в равновесии. Так как момент М1, создаваемый ве­сом буйка G1, уравновешивается моментом М2, создаваемым противовесом (4).





Если уровень контролируемой среды становится выше h0 (например, h), то часть буйка длиной (h - h0) погружается в жидкость, поэтому вес буйка уменьша­ется на некоторую величину, определяемую как

F =ρgS(h − h0).

Следовательно, уменьшается и момент М1, создаваемый буйком на штан­ге (2).

Так как момент М2 становится больше момента М1, штанга поворачивается вокруг точ­ки (О)по часовой стрелке и перемещает рычаг (3) измерительного преоб­разователя (5).

Электрический или пневматический измерительный преобразователь фор­мирует выходной сигнал.

Движение измерительной системы происходит до тех пор, пока сумма моментов всех сил, действующих на рычаг (2), не станет равной нулю.

Уплотнительная мембрана (6) служит для герметизации технологической емкости при установке в ней чувст­вительного элемента.

Как вариант, буек может быть установлен в специальной выносной камере вне технологической емкости.

Диапазон измерения буйковых уровнемеров находится в пределах от 0,025 м до 16 м.

Стандартный ряд значений верхнего предела измерения: 250; 400; 600; 1000; 1600; 2500; 4000; 6000; 8000; 10000 мм.
