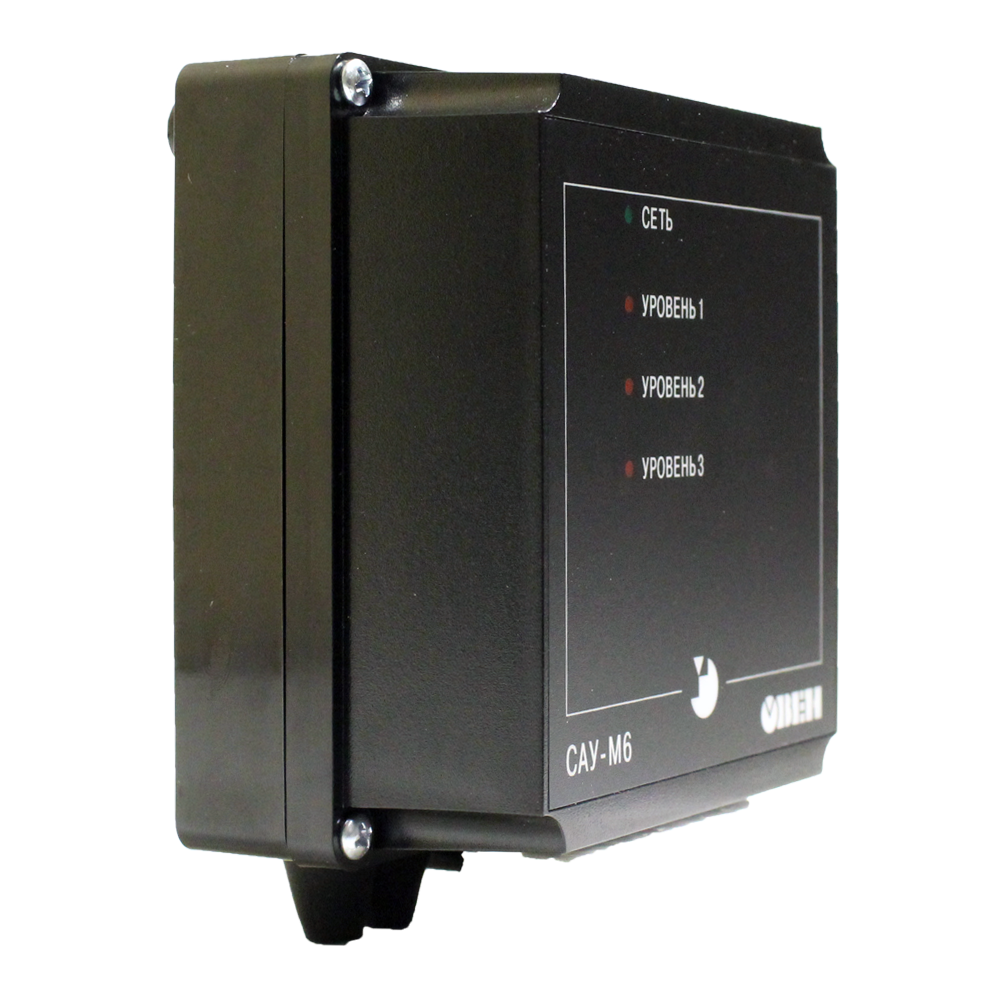

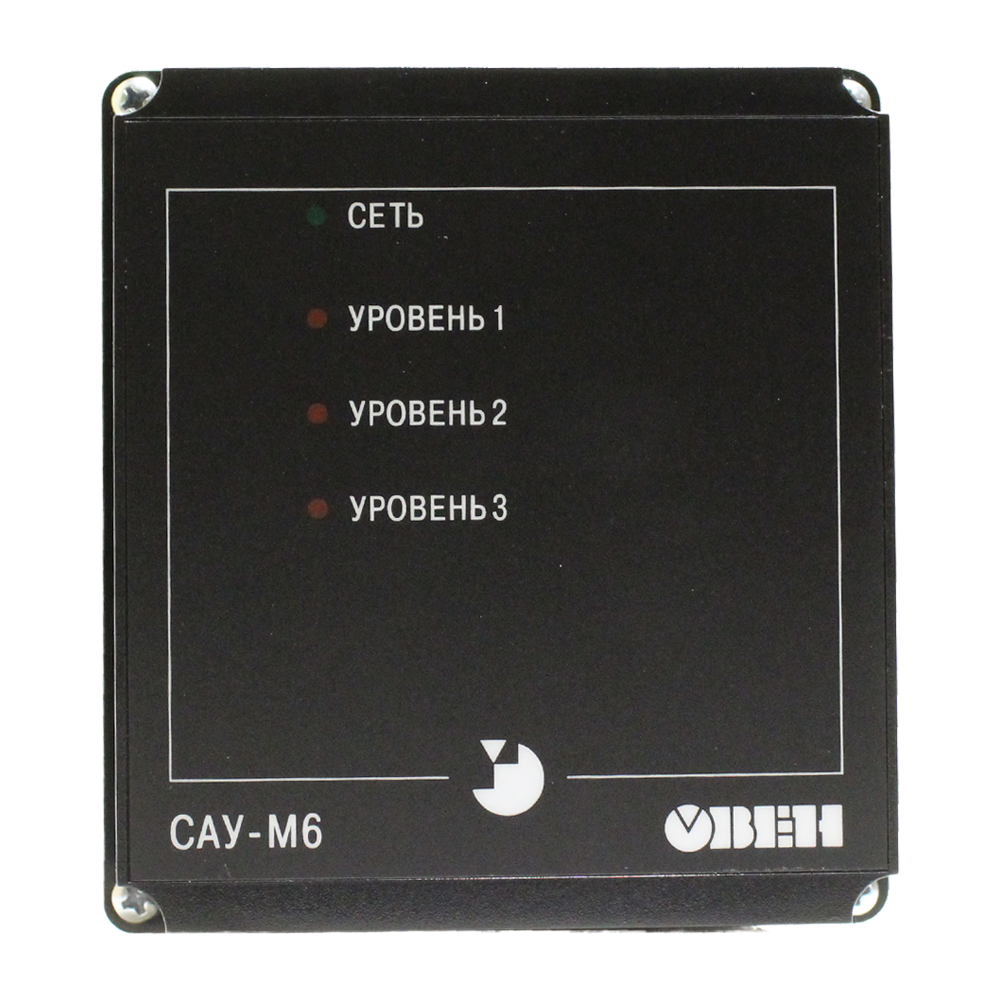

САУ-М6 сигнализатор уровня жидкости

Сигнализатор САУ-М6 используется для автоматизации процессов контроля и регулирования уровня жидкости. Применяется совместно с кондуктометрическими или поплавковыми датчиками уровня, исполнительными приборами. Является функциональным аналогом приборов ESP-50 и РОС-301. Выполняет следующие функции:

• Контроль уровня жидкости (при использовании датчиков).
• Управление технологическим оборудованием при помощи трех реле, срабатывающих при затоплении/осушении соответствующего датчика.

Сигнализатор САУ-М6 применяется в резервуарах и накопительных емкостях, цистернах, баках, отстойниках и т.д. Подходит для работы с водопроводной, дистиллированной и загрязненной водой, молоком, а также слабокислотными и щелочными пищевыми продуктами, при условии, что электропроводность контролируемой среды должна быть достаточно велика. Предназначен для настенного монтажа, выпускается в корпусе типа Н.

Устройство и работа сигнализатора САУ-М6

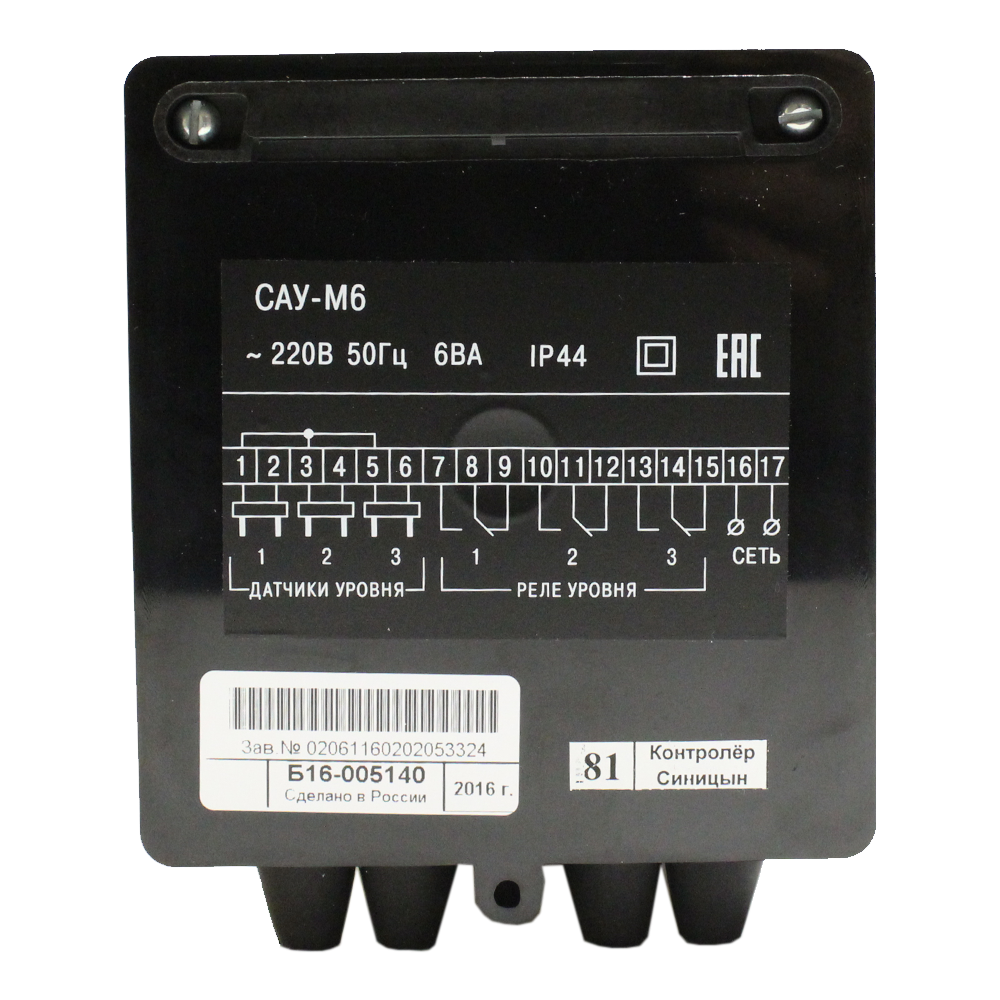

Сигнализатор САУ-М6 контролирует уровень жидкости при помощи четырехэлектродного кондуктометрического (или поплавкового) датчика, три сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3 – и подключаются ко входам прибора 1–3. Питание датчика уровня осуществляется переменным напряжением. Сопротивление жидкости, вызывающее срабатывание канала контроля: не более 500 кОм.

Прибор включает в себя три независимых канала контроля, каждый из который имеет:

• Вход для измерения сопротивления кондуктометрического датчика на переменном токе.
• Регулятор чувствительности, позволяющий изменять чувствительность канала контроля уровня к электропроводности жидкости.
• Пороговое устройство (ПУ), фиксирующее достижение рабочей жидкостью заданного уровня, а также формирующее сигналы управления выходным реле.
• Коммутатор для переключения канала в инверсный режим работы.
• Выходное реле для управления внешним оборудованием; срабатывание реле происходит при контакте соответствующего электрода с жидкостью.

Режим работы реле в любом из каналов может быть изменен пользователем при помощи соответствующего коммутатора. При соприкосновении электрода датчика с жидкостью выходное реле в зависимости от положения его коммутатора может переводиться в состояние «выключено» или, наоборот, в состояние «включено».

Особенности сигнализатора САУ-М6:

• Три независимых канала контроля уровня жидкости в резервуаре.
• Возможность инверсии режима работы любого канала.
• Подключение различных датчиков уровня – кондуктометрических, поплавковых.
• Работа с различными по электропроводности жидкостями: дистиллированной, водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.).
• Защита кондуктометрических датчиков от осаждения солей на электродах благодаря питанию их переменным напряжением.
