ИСУ-100МИ уровнемеры емкостные двухканальные

Скачать PDF

Тип: Стационарный/Многоканальный

Режим работы: Непрерывное слежение

Принцип действия: Емкостной

Тип контролируемой среды: Жидкая, Сыпучая

Маркировка взрывозащиты: 0ExiaIIBT3, 1ExiaIIB

Цена (без учета НДС): По запросу руб.

Описание

Уровнемер ИСУ-100МИ в комплекте с двумя датчиками уровня предназначен для непрерывного измерения уровня различных жидких (нефти, нефтепродуктов, воды, щелочей, кислот, масла, пищевых жидкостей и др.) и сыпучих (цемента, извести, песка, щебня, руды, шихты, угля, гранулированного порошка и др.) сред, а так же контроля заданных предельных уровней в резервуарах, танках, силосах и т.п. стационарных установках, в том числе в емкостях, находящихся под избыточным давлением.

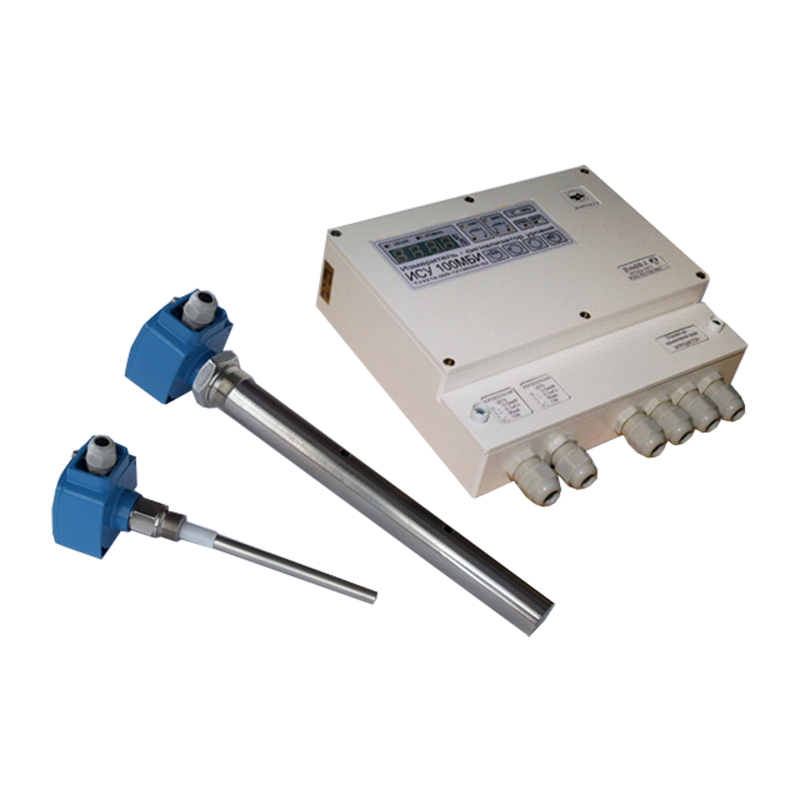

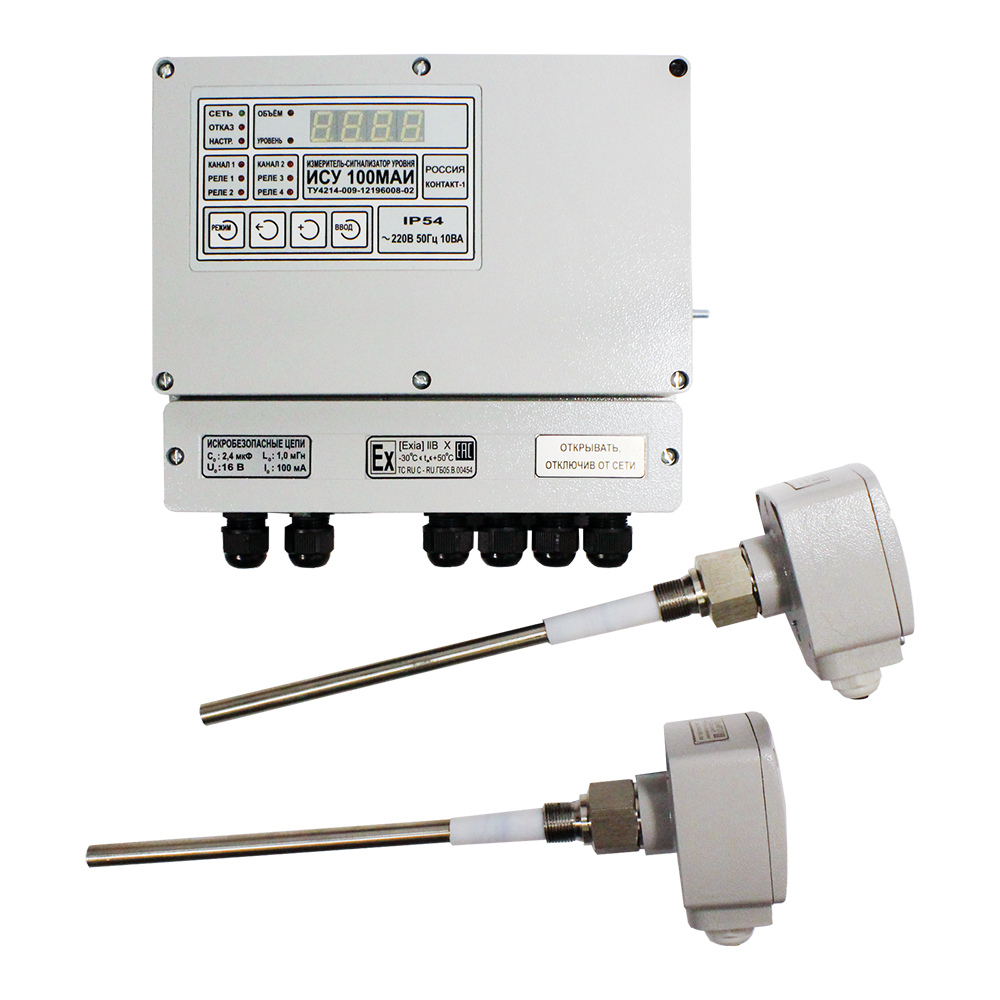

Измеритель-сигнализатор уровня ИСУ100МИ в комплекте с двумя датчиками уровня обеспечивает контроль текущего уровня по двум каналам измерения и контроль двух предельных уровней по каждому каналу.

Исполнение 1 – «уровнемер – уровнемер»: преобразование двух входных частотных сигналов датчиков уровня в выходные сигналы – непрерывные токовые, цифровые и дискретные (контакты реле), обеспечивая таким образом одновременное измерение уровня по двум каналам и контроль двух заданных предельных уровней по каждому из каналов.

Исполнение 2 – «уровнемер – сигнализатор»: преобразование входного частотного сигнала датчика измерения уровня и входного дискретного сигнала датчика сигнализации предельного уровня в выходные сигналы – непрерывный токовый, цифровой и дискретные (контакты реле), таким образом обеспечивается возможность одновременного измерения текущего уровня по первому каналу и автономный контроль предельного уровня по второму каналу измерения.

Исполнение 3 – «самонастраивающийся уровнемер»: преобразование входного частотного сигнала датчика измерения уровня в выходные сигналы – непрерывные токовый, цифровой и дискретный (контакты реле) по первому каналу и автоматическая калибровка измерения уровня при заполнении емкости и срабатывании датчика сигнализации предельного уровня (при этом также срабатывает переключающееся реле) второго канала. Таким образом обеспечивается высокая стабильность результатов измерения уровня независимо от состава и диэлектрической проницаемости среды, а также воздействия других дестабилизирующих факторов.

Независимо от исполнений, двухканальный уровнемер ИСУ-100МИ выполняет следующие функции:

  • Отображение результатов измерений на цифровом индикаторе в относительных единицах измерения.
  • Пересчет по тарировочным таблицам результатов измерений.
  • Формирование выходного релейного сигнала и световой сигнализации для предельных уставок уровня.
  • Автодиагностика и сигнализация отказов.

Принцип действия емкостного уровнемера ИСУ100МИ основан на преобразовании однокристальным микроконтроллером длительности периода частотного сигнала, поступающего от датчика уровня, в цифровую форму. Длительность периода входного сигнала линейно зависит от электрической емкости чувствительного элемента датчика уровня, которая, в свою очередь, определяется глубиной его погружения в контролируемую среду, т.е. положением ее уровня.

Достоинства:

  • Программируемая задержка срабатывания выходных реле сигнализации предельного уровня.
  • Уровнемер ИСУ100-МИ имеет возможность инвертирования алгоритма работы выходных реле.
  • Прибор обеспечивает самодиагностику, выдачу аварийного сигнала и зажигание индикатора «Авария» при неисправности линии связи с датчиком.
  • Обеспечение взрывозащиты уровня «ia».
  • Выбор пользователем величины токового выхода путем программирования с клавиатуры прибора.
  • Возможность связи с компьютером по интерфейсу RS-485.

Технические характеристики

Основная погрешность ±1%
Выходные сигналы RS485, Релейный, Токовый 0-20 мА, Токовый 4-20 мА
Температура контролируемой среды Обычное исполнение: -30...+60°С

Исполнение с термовтулкой: -30 ...+120°С

Исполнение датчика с разнесенными электронным модулем и ЧЭ: -30...+180°С

Давление контролируемой среды До 1,6 МПа
Исполнение по степени защиты IP54
Питание =24 В, ~220 В

Структура обозначения, пример заказа

ИСУ-100М
А
И
1
Датчик-1
Датчик-2

Заполняется в соответствие со структурой обозначения необходимого датчика уровня

Заполняется в соответствие со структурой обозначения необходимого датчика уровня

Исполнение 1 – «уровнемер – уровнемер»
Исполнение 2 – «уровнемер – сигнализатор»
Исполнение 3 – «самонастраивающийся уровнемер»

Обозначение взрывозащищенного исполнения датчика

Напряжение питания:
А: ~220 В, 50 Гц
Б: +24 В

Наименование модели

Варианты исполнений

В зависимости от версии программного обеспечения и подключенных к вторичному преобразователю датчиков существуют три исполнения прибора:

  • Исполнение 1 – «уровнемер – уровнемер».
  • Исполнение 2 – «уровнемер – сигнализатор».
  • Исполнение 3 – «самонастраивающийся уровнемер».

Исполнения по питанию:

  • Измерители-сигнализаторы уровня ИСУ100МАИ предназначены для питания от сети 220 В, 50 Гц.
  • Измерители-сигнализаторы уровня ИСУ100МБИ предназначены для питания от сети +24 В.

В зависимости от типа контролируемой среды и условий измерений могут применяться различные варианты исполнения датчиков уровня: конструкция, материал и длина ЧЭ, тип присоединительного элемента, наличие термовтулки.

Стандартный комплект поставки

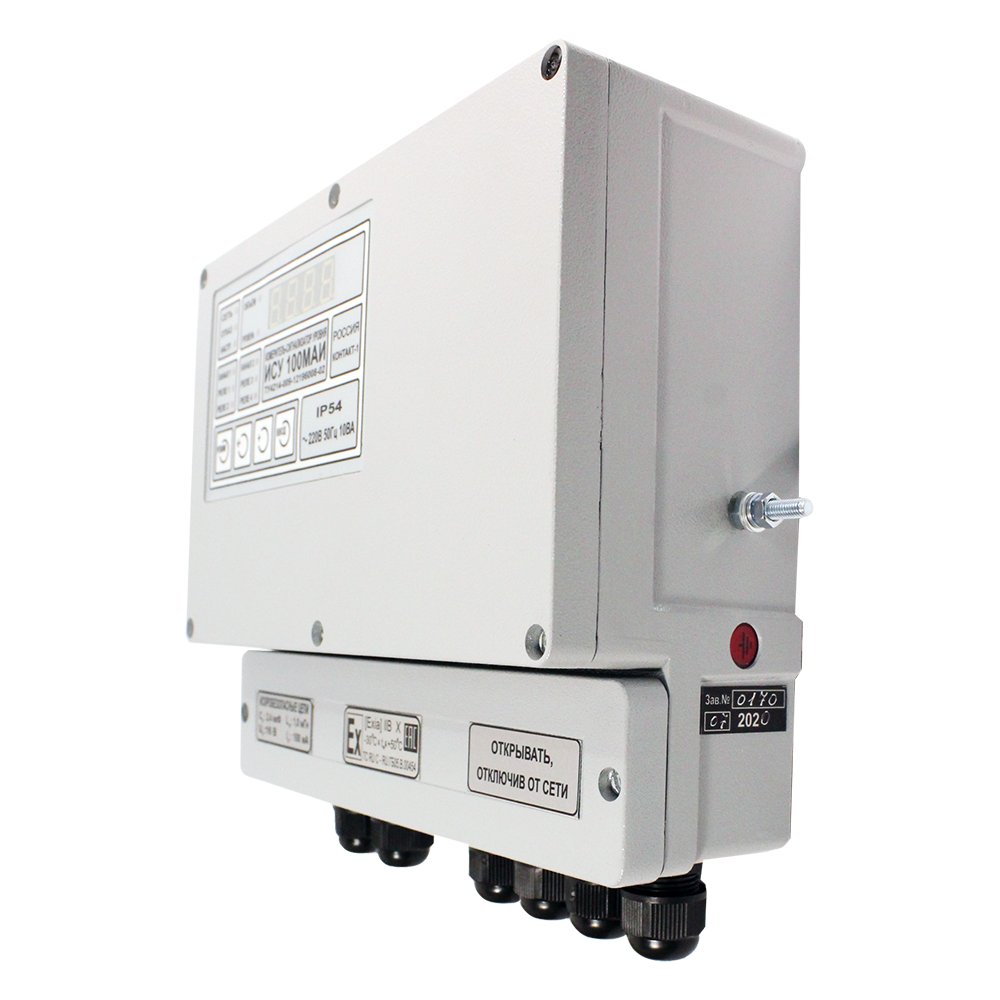

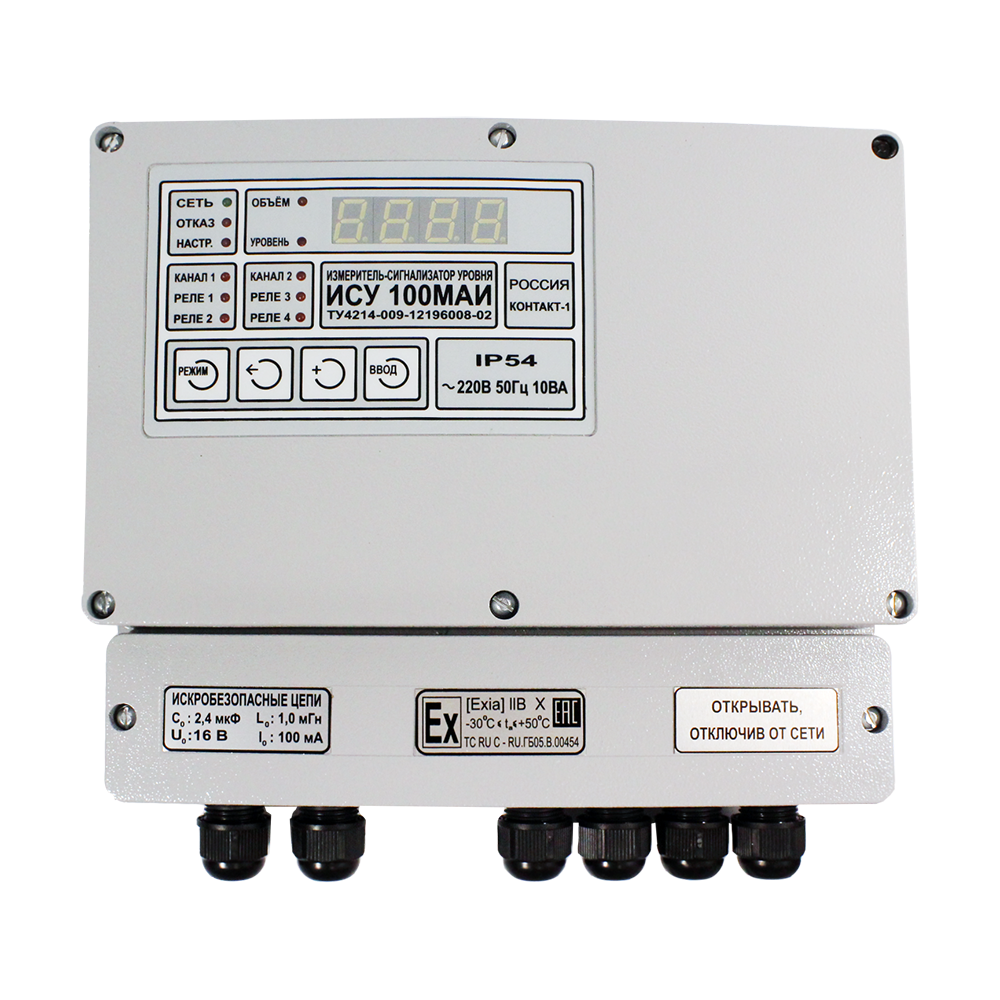

  • Преобразователь вторичный ИСУ100МИ.
  • Датчик уровня типа Е или типа ЕС – 1 шт.
  • Руководство по эксплуатации.
  • Паспорт на датчик.
