ДУЕ-1 датчики уровня емкостные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Емкостной

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 0ExiaIICT5, Нет

Цена (без учета НДС): По запросу руб.

Описание

Датчики уровня ДУЕ-1 предназначены для непрерывного измерения уровня электропроводных и неэлектропроводных однородных жидкостей (в том числе агрессивных). ДУЕ-1 относятся к уровнемерам емкостного типа.

ДУЕ-1 применяются для организации контроля и управления технологическими процессами, осуществляют выдачу сигнализации при работе с веществами, образующими взрывопожароопасные смеси на основе пара, газа и пылевоздушных компонентов. Также ДУЕ-1 могут использовать для устройства системы противоаварийной автоматической защиты. ДУЕ-1 выпускаются в общепромышленном и взрывозащищенном исполнениях (ДУЕ-1В).

ДУЕ-1 могут применяться на химических производствах, в области транспортировки и хранения газа, в котельных и т.д.

Преимущества ДУЕ-1:

  • Вывод на жидкокристаллический экран текущего уровня жидкости.
  • Программируемые реле для создания 4 точек контроля уровня:
    • задание значения уровня срабатывания;
    • задание режима работы: срабатывание на повышение или понижение уровня относительно заданного значения;
    • возможность настроить каждое реле на определенную зону возврата в исходное состояние (эффект гистерезиса).
  • Аналоговый унифицированный сигнал 4-20мА передается пропорционально измеряемому уровню.
  • Релейные сигналы имеют световую индикацию.
  • Наличие RS-485 для передачи данных.
  • Архивирование информации с функцией управления периодом архивации (от 1 минуты до 1 суток).
  • Построение систем мониторинга за работой нескольких приборов (до 60шт.).

Устройство и работа ДУЕ-1

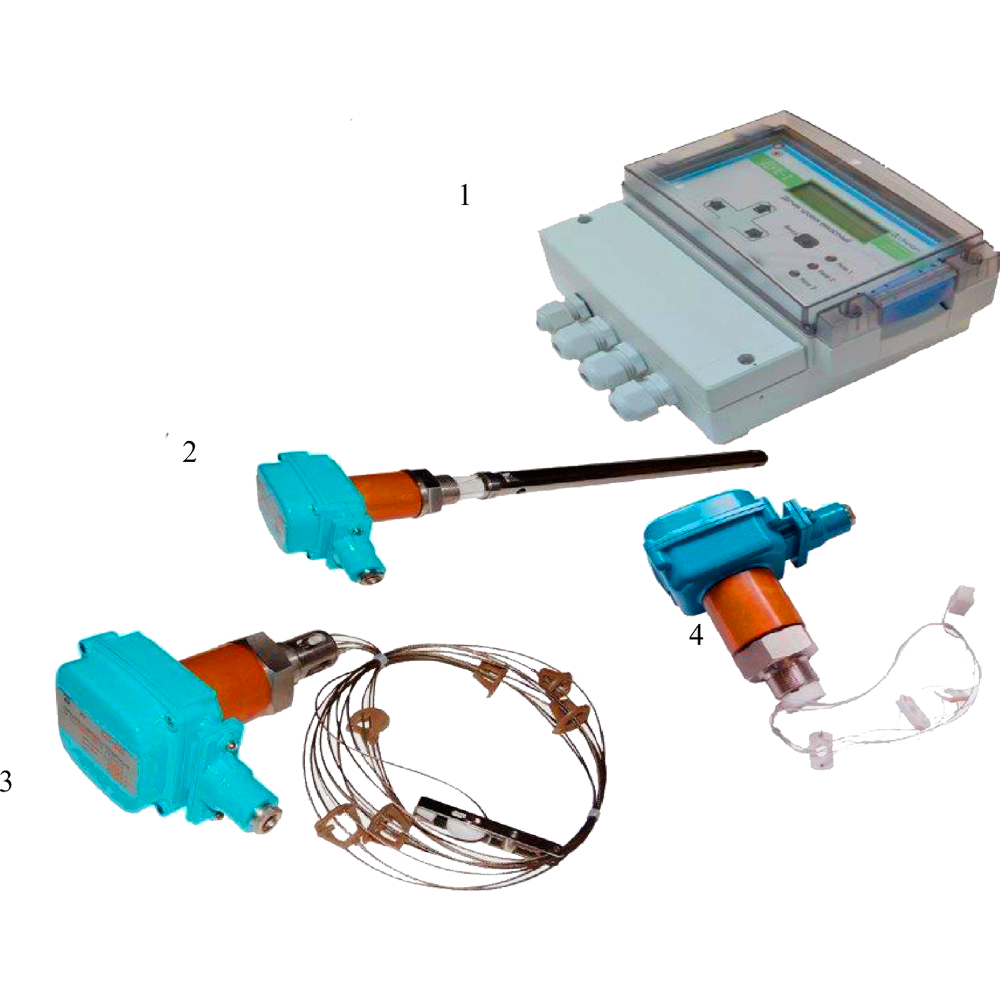

В конструкцию ДУЕ-1 входит первичный преобразователь (ПП-1), преобразователь измерительный (ПИ-1) и барьер искробезопасности. Данные устройства соединены между собой кабелем длиной до 1000 метров.

Принцип работы ДУЕ-1 основан на преобразовании электрической емкости чувствительного элемента первичного преобразователя, изменяющейся прямо пропорционально изменению уровня жидкости, в напряжение, а затем - в унифицированный сигнал постоянного тока.

Первичные преобразователи ПП представляют собой электрический конденсатор, конструкция которого выполнена с учетом свойств контролируемой жидкости.

ПП, предназначенные для измерения уровня неэлектропроводной жидкости, представляют собой электрический конденсатор с неизолированными электродами, выполненными в виде металлических коаксиальных труб (конструктивное исполнение типа КНД) или металлических проводов-тросов (конструктивное исполнение типа ТНТ).

ПП, предназначенные для измерения уровня электропроводной жидкости, имеют только измерительную часть, представляющую собой измерительный электрод, покрытый изоляционным слоем, выполненный в виде стержня (конструктивное исполнение типа СФ, ПОФС, ПОФТ) или провода U – образной формы, без несущей части (конструктивное исполнение типа ПОФ), с несущей частью (конструктивное исполнение типа ПСФ, ПТФ). В качестве изоляции использован фторопласт (СФ, ПОФ, ПСФ, ПТФ) или стекло (ПОФС, ПОФТ).

Технические характеристики

Диапазоны измерений Верхний предел измерения: 0,2 м; 0,4 м; 0,6 м; 1,0 м; 1,6 м; 2,5 м; 4,0 м; 6,0 м; 10,0 м; 16,0 м; 20,0 м; 25,0 м
Основная погрешность ±1,0%; ±1,5%; ±2,5% (до 0,2; 0,4; 0,6 м); ±0,5%; ±1,0%; ±1,5%; ±2,5% (до 1,0; 1,6; 2,5; 4,0; 6,0; 10,0 м); ±1,0%; ±1,5%; ±2,5% (до 16,0; 20,0; 25,0 м)
Выходные сигналы RS485, Релейный, Токовый 4-20 мА
Температура контролируемой среды -60...+100°С; +5...+250°С; -60...+140°С (ПП-СФ-113 штуцерное исполнение)
Давление контролируемой среды До 2,5 MПa (для штуцерного крепления); до 10,0 МПа (для фланцевого крепления)
Климатическое исполнение (диапазон рабочих температур) УХЛ2
Исполнение по степени защиты IP30, IP54, IP65
Питание ~220 В

Структура обозначения, пример заказа

ДУЕ-1
В
2
1
ПОФ
2,5
1,0
-
П

Индекс, подтверждающий выпуск прибора для установки в системах контроля, управления, сигнализации и ПАЗ (см. Варианты испонений)

Индекс, подтверждающий выпуск прибора для установки в системах контроля, управления, сигнализации и ПАЗ (см. Варианты испонений)

Основная погрешность, %

Верхний предел измерения, м (см. Варианты исполнений)

Модификация ПП: «КНД»; «ТНТ»; «ПСФ»; «ПТФ»; «ПОФ»; «СФ»; «ПОФС»; «ПОФТ» (см. Варианты исполнений)

Температура измеряемой среды: «1» -60...+100°С; «2» +5...+250°С; «3» -60...+140°С (ПП-СФ-113 штуцерное исполнение)

Избыточное давление: «1» - до 2,5 МПа (штуцерное исполнение); «2» - до 10 МПа (фланцевое исполнение)

Взрывозащищенное исполнение

Наименование модели

Варианты исполнений

Модификации уровнемеров серии ДУЕ-1 (в зависимости от вида и параметров среды, объекта контроля)

Отрасль / Объект контроля

Наименование / вид
и параметры среды

Модификация уровнемера

Водопроводно-коммунальное хозяйство:

Ёмкости хранения реагентов, щелочей, кислот

Реагенты, щёлочи, кислоты под избыточным давлением до 25 МПа

ДУЕ-1В-1-111-ПОФ-1,6 Ру2,5МПа

ДУЕ-1В-1ИС-111-ПОФ-1,6 Ру2,5МПа

Котельные, теплоэлектроцентрали:

Ёмкости хранения нефтепродуктов: рабочего или резервного топлива. Маслобаки турбин ТЭЦ

Масла, дизельное топливо, печное топливо, керосин, бензин

ДУЕ-1В-1-111-КНД-0,4 Ру2,5МПа

ДУЕ-1В-1ИС-111-КНД-0,4 Ру2,5МПа

Барабаны паровых котлов

Горячая вода с температурой до 100 °С

ДУЕ-1-1-111-ПСФ-0,4 Ру2,5МПа

Расширительные ёмкости

ДУЕ-1-1-113-СФ-0,4 Ру2,5МПа

Баки запаса питательной воды в деаэраторах

Баки накопления конденсата в деаэраторах

Химическое производство:

Ёмкости, реакторы

Серная кислота с концентр. >90%; Щелочи; растворы солей

ДУЕ-1-1-113-СФ-0,4 Ру2,5МПа

ДУЕ-1В-1ИС-113-СФ-0,4 Ру2,5МПа

ДУЕ-1В-1-111-ПОФ-1,6 Ру2,5МПа

ДУЕ-1В-1ИС-111-ПОФ-1,6 Ру2,5МПа

Транспортировка и хранение газа

Ёмкости хранения одоранта

Одорант газа (этилмеркаптан)

ДУЕ-1В-1-211-КНД-0,4 Ру10МПа

ДУЕ-1В-1ИС-211-КНД-0,4

Ёмкости хранения газового конденсата

Газовый конденсат

ДУЕ-1В-1-211-ПСФ-0,4 Ру10МПа

ДУЕ-1В-1ИС-211-ПСФ-0,4 Ру10МПа


Модификации первичных преобразователей

Модификация первичного преобразователя

Температура измеряемой среды,
°С

Температура окружающего воздуха, °С

Избыточное давление, МПа

Верхние пределы измерения, м

ПП-О-111-КНД

-60...+100

-40...+60

от 0 до 2,5

0,4
0,6
1,0
1,6
2,5
4,0

ПП-О-111-КНД-К

ПП-О-112-КНД

+5...+250

-40...+60

ПП-О-112-КНД-К

ПП-О-122-КНД

+5...+250

-40...+60

ПП-О-122-КНД-К

ПП-О-211-КНД

-60...+100

-40...+60

от 2,5 до 10,0

ПП-О-211-КНД-К

ПП-О-212-КНД

+5...+250

-40...+60

ПП-О-212-КНД-К

ПП-О-111-ТНТ

-60...+100

-40...+60

от 0 до 2,5

2,5
4,0
6,0
10,0
16,0
20,0
25,0

ПП-О-111-ТНТ-К

ПП-О-112-ТНТ

+5...+250

-40...+60

ПП-О-112-ТНТ-К

ПП-О-122-ТНТ

+5...+250

-40...+60

ПП-О-122-ТНТ-К

ПП-О-211-ТНТ

-60...+100

-40...+60

от 2,5 до 10,0

2,5
4,0
6,0
10,0
16,0
20,0
25,0

ПП-О-212-ТНТ

+5...+250

-40...+60

ПП-О-212-ТНТ-К

ПП-О-113-СФ

-60…+140

-40...+60

от 0 до 2,5

0,4
0,6
1,0
1,6

ПП-О-111-ПСФ

-60...+100

-40...+60

от 0 до 2,5

0,4
0,6
1,0
1,6
2,5

ПП-О-112-ПСФ

+5...+250

-40...+60

ПП-О-122-ПСФ

-40...+60

ПП-О-211-ПСФ

-60...+100

-40...+60

от 2,5 до 10,0

ПП-О-212-ПСФ

+5...+250

-40...+60

-40...+60

ПП-О-111-ПТФ
ПП-О-111-ПОФ

-60...+100

-40...+60

от 0 до 2,5

1,6
2,5
4,0
6,0
10,0
16,0
20,0
25,0

ПП-О-112-ПТФ
ПП-О-112-ПОФ

+5...+250

-40...+60

ПП-О-122-ПТФ
ПП-О-122-ПОФ

+5...+250

-40...+60

ПП-О-211-ПТФ
ПП-О-211-ПОФ

-60...+100

-40...+60

от 2,5 до 10,0

ПП-О-212-ПТФ
ПП-О-212-ПОФ

+5...+250

-40...+60


Нижний и верхний неизмеряемые уровни

Тип ПП

Нижний неизмеряемый уровень, мм

Верхний неизмеряемый уровень, мм

штуцерное исполнение

фланцевое исполнение

ПОФ

20

90

90

ПСФ

80

90

110

ПТФ

80

90

110

СФ

15

50

-

КНД

40

140

105

ТНТ

120

115

110


Масса первичных преобразователей

Модификации

Масса кг, не более

со штуцером

с фланцем

ПОФ

4,0

7,0

ПСФ

5,0

8,5

ПТФ

6,0

9,5

ТНТ

7,0

10,5

КНД

11,0

14,0

СФ

7,0

-

Масса преобразователя измерительного ПИ не более - 6,0 кг.


Приведенная погрешность датчика

Верхний предел измерения, м

Предел погрешности, %

±1,0

±1,5

±2,5

0,2



+

+

0,4



+

+

0,6



+

+

1,0

+

+

+

1,6

+

+

+

2,5

+

+

+

4,0

+

+

+

6,0

+

+

+

10,0

+

+

+

16,0

+

+

+

20,0

+

+

+

25,0

+

+

+

Примечания
Датчики изготавливаются:

  • С пределом d, равным ±1,0% модификации ТНТ для диапазона измерения 4,0 м и более.
  • Для измерения уровня криогенных жидкостей только с пределом d, равным ±1,5%, ±2,5%.
  • Для измерения водных растворов суперпластификатора с пределом d, равным ±1,5%, ±2,5% только модификации ПСФ, ПТФ.

Индекс, подтверждающий выпуск прибора для установки в системах контроля, управления, сигнализации и ПАЗ:

  • «П» - прошел комплексное опробование по специальным программам, отбраковку по результатам дополнительных стендовых испытаний, период приработки 360 ч.
  • «-» - отсутствие индекса - без комплексного опробования, без отбраковки; период приработки 48 ч.

Скачать документацию

ДУЕ-1 датчики уровня емкостные. Руководство по эксплуатации.

ДУЕ датчики уровня емкостные. Опросный лист.
